Показать всё Скрыть всё

• Производительность

  Дистанция измерения, предельная дистанция измерения	30 mm ... 250 mm, 350 mm
  Объект измерения	Естественные объекты
  Разрешение	≥ 0,08 mm
  Точность воспроизведения	± 0,15 % 1)
  Точность	0,17 % / K 1)
  Оценка	32 ms
  Частота переключения	± 15 Hz
  Время вывода	8 ms
  Ультразвуковая частота (типичная)	320 kHz
  Зона действия (типичная)	См. диаграммы
  Доп. функция	Режимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый дискретный выход, Многофункциональный вход: внешний Teach, сброс на заводские настройки

  • 1) В отношении последнего результата измерения.

• Интерфейсы

  Переключающий выход	1 x NPN (500 mA) 1)
  Многофункциональный вход (MF)	1 x
  Гистерезис	2 mm

  • 1) NPN: HIGH ≤ 2 В / LOW = UВ.

• Механика/электроника

  Напряжение питания UV	Пост. ток 10 V ... 30 V 1)
  Потребляемая мощность	≤ 1,2 W 2)
  Время инициализации	< 300 ms
  Тип корпуса	Цилиндрический
  Материал корпуса	Никелированная латунь, PBT УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы
  Тип подключения	Разъем, M12, 5-контактный
  Вес	55 g
  Тип защиты	IP67

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	–25 °C ... +70 °C
  Диапазон температур при хранении	–40 °C ... +85 °C

• Классификации

  ECl@ss 5.0	27270804
  ECl@ss 5.1.4	27270804
  ECl@ss 6.0	27270804
  ECl@ss 6.2	27270804
  ECl@ss 7.0	27270804
  ECl@ss 8.0	27270804
  ECl@ss 8.1	27270804
  ECl@ss 9.0	27270804
  ETIM 5.0	EC001846
  ETIM 6.0	EC001846
  UNSPSC 16.0901	41111960

Показать всё Скрыть всё

Технические чертежи

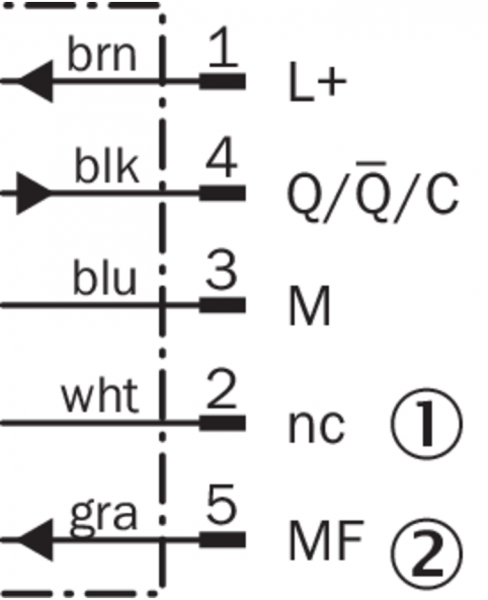

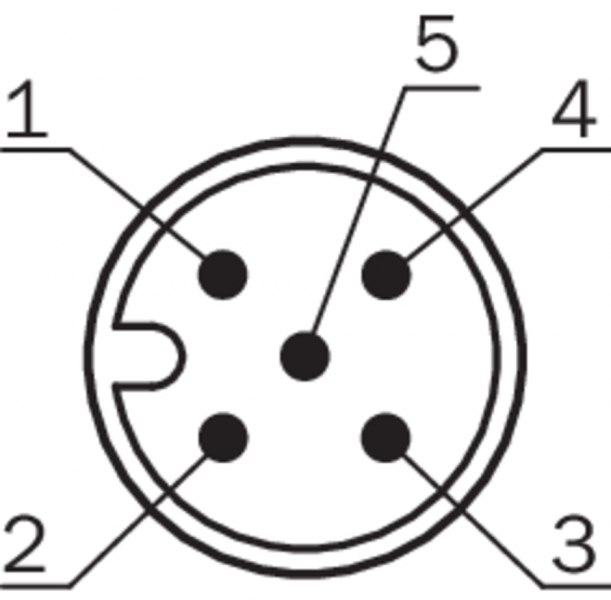

Схема соединений UM18-21xxxAxxx штекер M12, 5-конт. Тип подключения Вид: Галерея Список Показать всё Скрыть всё
