• Производительность

  Дистанция измерения, предельная дистанция измерения	200 mm ... 1.300 mm, 2.000 mm
  Объект измерения	Естественные объекты
  Разрешение	≥ 0,18 mm
  Точность воспроизведения	± 0,15 % 1)
  Точность	± 1 % 1) 2)
  Температурная компенсация	✔
  Оценка	92 ms
  Частота переключения	8 Hz
  Время вывода	23 ms
  Ультразвуковая частота (типичная)	200 kHz
  Зона действия (типичная)	См. диаграммы
  Доп. функция	Режимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый дискретный выход, конфигурируемый дискретный вход, инвертируемый дискретный выход, настраиваемая задержка включения дискретного входа, обучаемый аналоговый выход, конфигурируемый аналоговый выход, инвертируемый аналоговый выход, автоматическое переключение между выходом по току и напряжению, температурная компенсация, синхронизация до 10 датчиков, мультиплексер: отсутствие взаимной интерференции датчиков количеством до 10, настраиваемые фильтры: измеряемые величины, сила фильтра, регулируемая чувствительность, подавление переднего фона и зона действия, отключение дисплея, сброс на заводские настройки 3)

  • 1) В отношении последнего результата измерения.
  • 2) Температурная компенсация может быть отключена, без компенсации: 0,17 % / K.
  • 3) Функции могут различаться в зависимости от варианта датчика.

• Интерфейсы

  Аналоговый выход 1 x 0 V ... 10 V (≥ 100 kΩ) 1)
  Аналоговый выход 1 x 4 mA ... 20 mA (≤ 500 Ω) 1) 2) 3) Разрешение аналогового выхода 12 bit
  Переключающий выход	1 x PNP (200 mA) 4)
  Многофункциональный вход (MF)	1 x MF
  Гистерезис	20 mm

  • 1) Автоматическое переключение между токовым выходом и выходом по напряжению в зависимости от нагрузки.
  • 2) При 4 мА ... 20 мА и UВ ≤ 20 В макс. нагрузка ≤ 100 Ω.
  • 3) Схема последующего сглаживания аналогового сигнала может в зависимости от ситуации увеличить время отклика до 200 %.
  • 4) PNP: HIGH = UВ - (< 2 В) / LOW = 0 В.

• Механика/электроника

  Напряжение питания UV	Пост. ток 9 V ... 30 V 1) 2)
  Потребляемая мощность	≤ 2,4 W 3)
  Время инициализации	< 300 ms
  Тип корпуса	Цилиндрический
  Материал корпуса	Никелированная латунь, PBT Дисплей: TPU УЗ-преобразователь: пенополиуретан, эпоксидная смола и стеклянные элементы
  Тип подключения	Разъем, M12, 5-контактный
  Индикация	LED-дисплей, 2 x LED
  Вес	150 g
  Выходной коннектор передатчика	Прямой
  Тип защиты	IP67
  Класс защиты	III

  • 1) Предельные значения, с защитой от неправильной полярности. Эксплуатация в сетях с защитой от короткого замыкания: макс. 8 А, класс 2.
  • 2) 15 В ... 30 В при использовании аналогового выхода напряжения.
  • 3) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	–25 °C ... +70 °C
  Диапазон температур при хранении	–40 °C ... +85 °C

• Классификации

  ECl@ss 5.0	27270804
  ECl@ss 5.1.4	27270804
  ECl@ss 6.0	27270804
  ECl@ss 6.2	27270804
  ECl@ss 7.0	27270804
  ECl@ss 8.0	27270804
  ECl@ss 8.1	27270804
  ECl@ss 9.0	27270804
  ETIM 5.0	EC001846
  ETIM 6.0	EC001846
  UNSPSC 16.0901	41111960

Показать всё Скрыть всё

Технические чертежи

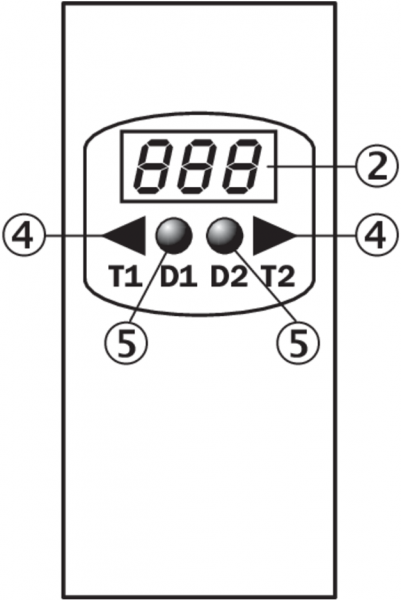

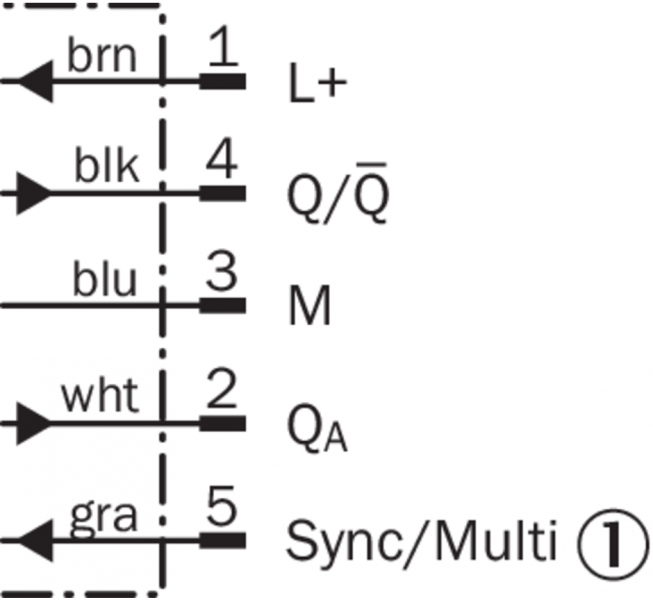

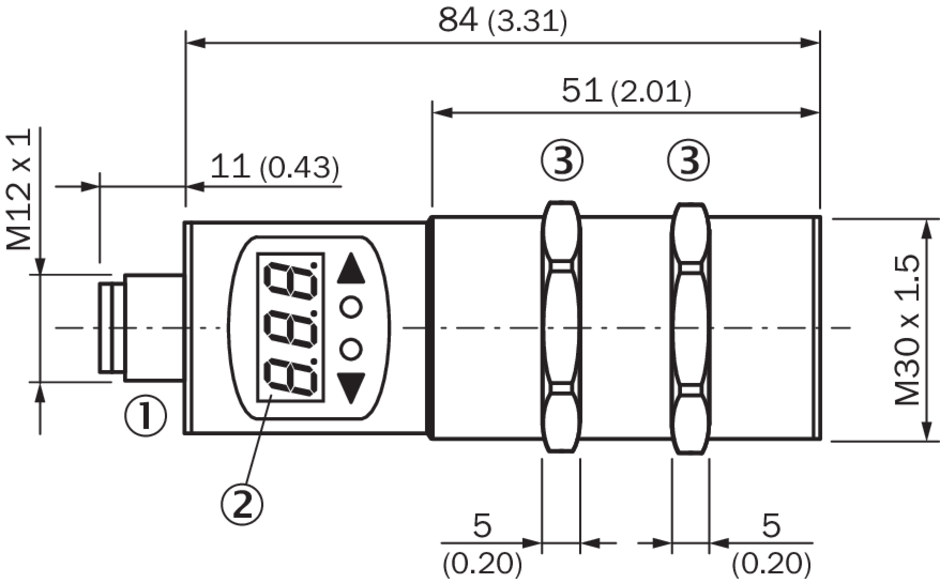

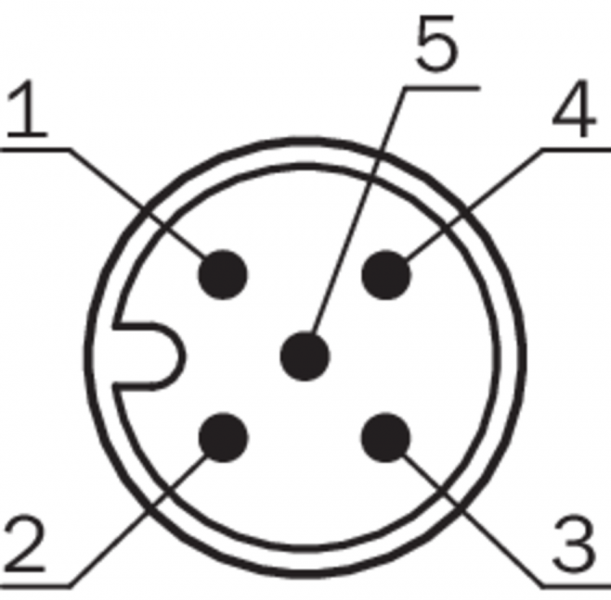

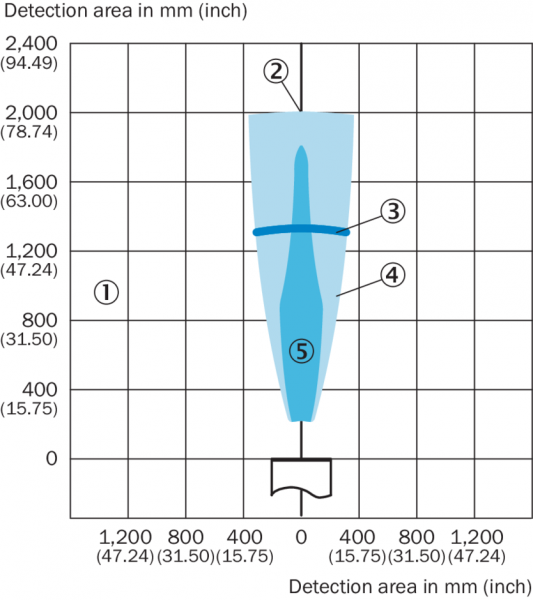

Габаритный чертеж UM30-211, UM30-212, UM30-213 Схема соединений UM30-21x118 штекер M12, 5-конт. Варианты настройки Зона распознавания UM30-213 Тип подключения Вид: Галерея Список Показать всё Скрыть всё
