• Характеристики

  Среда	Жидкости
  Способ измерения	Предельное значение, непрерывно
  Область сканирования в емкости	30 mm ... 250 mm
  Область сканирования в погружной трубе	30 mm ... 500 mm
  Рабочее давление	0 bar ... 2 bar, Избыточное давление на UP56 Pure Mini
  Рабочая температура	–25 °C ... +85 °C

• Производительность

  Точность измерительного элемента	≤ 1 % 1)
  Воспроизводимость	± 0,15 % 1)
  Разрешение	≤ 0,025 mm
  Оценка	≤ 84 ms 2)
  Дисплей	Нет

  • 1) От конечного значения.
  • 2) Время восстановления 32–180 мс согласно EMV EN 60947-5-7.

• Электрика

  Напряжение питания	9 V DC ... 30 V DC 1)
  Остаточная пульсация	± 10 %
  Потребление тока	≤ 80 mA 2)
  Класс защиты	III
  Тип подключения	Круглый штекерный соединитель M12 x 1, 5-контактный
  Выходной сигнал	4 mA ... 20 mA 3) 4)4 mA ... 20 mA
  Гистерезис	3 mm3 mm 5)
  Сигнальное напряжение HIGH	Uv –3 V
  Выходной ток	200 mA
  Задержка готовности	≤ 300 ms
  Тип защиты	IP67
  Ультразвуковая частота	320 kHz
  УЗ-преобразователь	Покрытие из PTFE, FFKM

  • 1) С защитой от перемены полярности.
  • 2) При 24 ВDC без выходной нагрузки.
  • 3) С защитой от короткого замыкания, инвертируемый.
  • 4) Автоматический выбор выхода по току/напряжению, в зависимости от нагрузки 4–20 мА: RL ≤ 100 / при 9 В ≤ UB ≤ 20 В, RL ≤ 500 / при UB ≥ 20 В, 0–10 В: RL ≥ 100 k / при UB ≥ 15 В, с защитой от короткого замыкания.
  • 5) Свободно регулируемый с шагом 1 мм с помощью адаптера Connect+ (CPA).

• Механика

  Технические подключения	Соединение GF D40
  Материал корпуса	PTFE, PP
  Форма корпуса	Mini
  Вес	145 g UP56 Pure Mini

• Данные окружающей среды

  Диапазон температур при работе	–25 °C ... +70 °C 1)
  Диапазон температур при хранении	–40 °C ... +85 °C

  • 1) С температурной компенсацией при температуре от –25 °C до +50 °C, отключаемая.

• Классификации

  ECl@ss 5.0	27200506
  ECl@ss 5.1.4	27200506
  ECl@ss 6.0	27200506
  ECl@ss 6.2	27200506
  ECl@ss 7.0	27200506
  ECl@ss 8.0	27200506
  ECl@ss 8.1	27200506
  ECl@ss 9.0	27200506
  ETIM 5.0	EC002654
  ETIM 6.0	EC002654
  UNSPSC 16.0901	41111950

Показать всё Скрыть всё

Технические чертежи

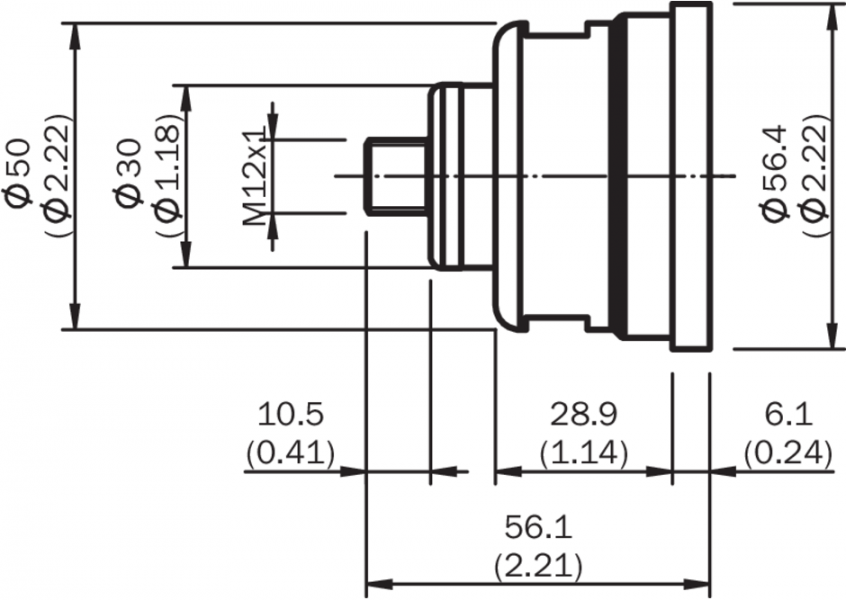

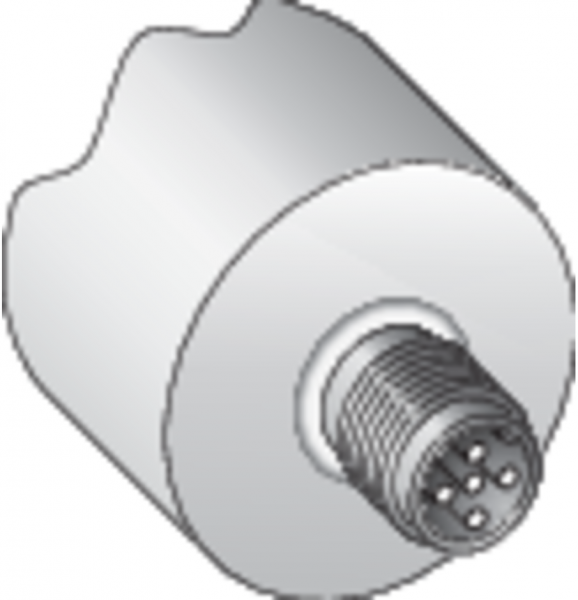

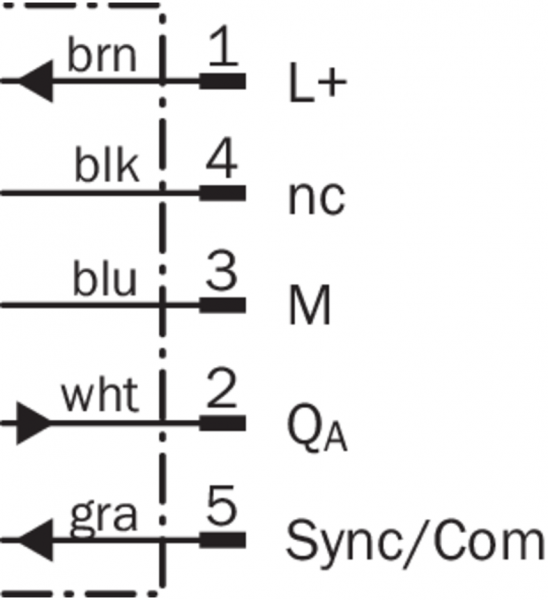

Габаритный чертеж UP56 Pure Mini Схема соединений 4 mA ... 20 mA Тип подключения Разъем M12, 5-конт. Вид: Галерея Список Показать всё Скрыть всё
