UP56-214112

Код: 6041695
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Характеристики
    СредаЖидкости, Сыпучие материалы
    Способ измеренияПредельное значение, непрерывно
    Область сканирования в емкости350 mm ... 3.400 mm
    Область сканирования в погружной трубе350 mm ... 8.000 mm 1)
    Рабочее давление0 bar ... 6 bar, Избыточное давление
    Рабочая температура–25 °C ... +70 °C
    • 1) При 6 бар отн.
  • Производительность
    Точность измерительного элемента≤ 2 % 1)
    Воспроизводимость± 0,15 % 1)
    Разрешение≤ 0,18 mm
    Оценка≤ 240 ms 2)
    • 1) От конечного значения.
    • 2) Время восстановления 32–180 мс согласно EMV EN 60947-5-7.
  • Электрика
    Напряжение питания9 V DC ... 30 V DC 1)
    Остаточная пульсация± 10 %
    Потребление тока≤ 80 mA 2)
    Тип подключенияКруглый штекерный соединитель M12 x 1, 5-контактный
    Выходной сигнал2 x PNP
    Гистерезис50 mm
    Сигнальное напряжение HIGHUv –3 V
    Задержка готовности≤ 300 ms
    Тип защитыIP67
    Ультразвуковая частота120 kHz
    УЗ-преобразовательПокрытие из PTFE, FFKM
    • 1) С защитой от перемены полярности.
    • 2) При 24 ВDC без выходной нагрузки.
  • Механика
    Технические подключенияG 2 A PN 6
    Материал корпусаНержавеющая сталь 1.4571, PBT, TPU
    Вес1.200 g
  • Данные окружающей среды
    Диапазон температур при работе–25 °C ... +70 °C 1)
    Диапазон температур при хранении–40 °C ... +85 °C
    • 1) С температурной компенсацией при температуре от –25 °C до +50 °C, отключаемая.
  • Классификации
    ECl@ss 5.027200506
    ECl@ss 5.1.427200506
    ECl@ss 6.027200506
    ECl@ss 6.227200506
    ECl@ss 7.027200506
    ECl@ss 8.027200506
    ECl@ss 8.127200506
    ECl@ss 9.027200506
    ETIM 5.0EC002654
    ETIM 6.0EC002654
    UNSPSC 16.090141111950
Показать всё Скрыть всё

Технические чертежи

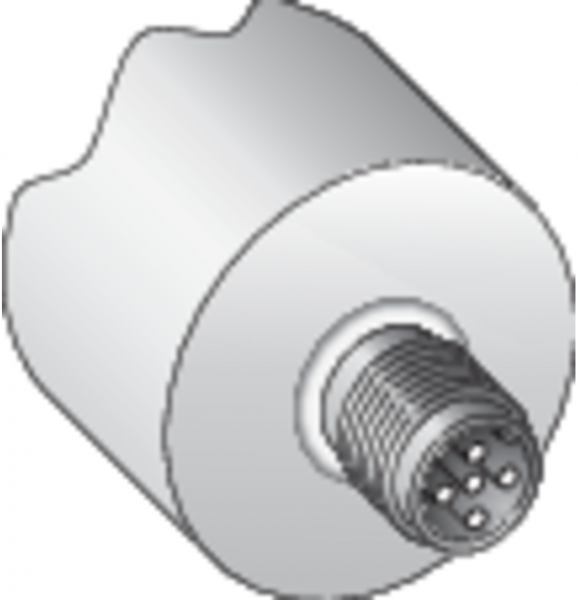

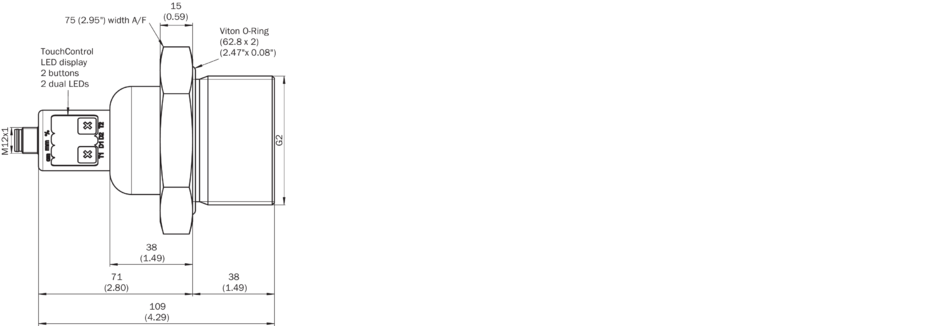

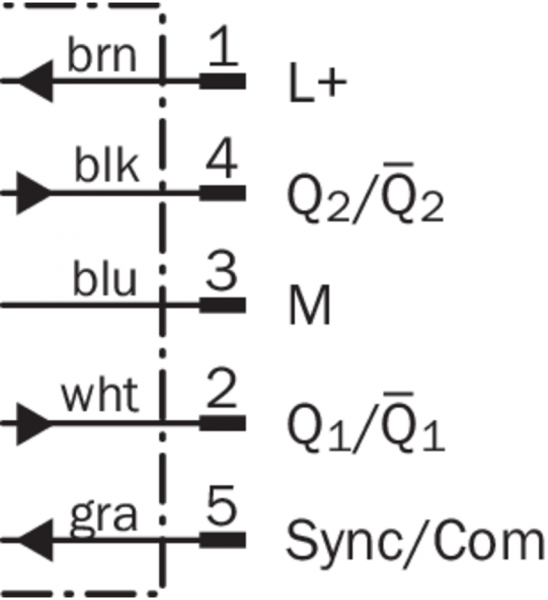

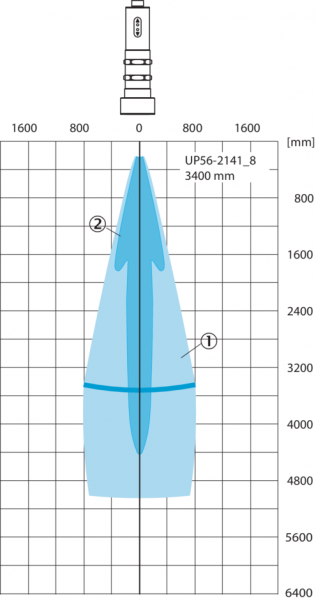

Габаритный чертеж UP56-214 Схема соединений 2 транзисторных дискретных выхода Тип подключения Разъем M12, 5-конт. Дальность сканирования Зона распознавания UP56-2141_8 Вид: Галерея Список Показать всё Скрыть всё
