- Характеристики
| Постановка задачи | Контроль, Инспекция, Измерение, Считывание |
| Технология | 2D, Покадровая съемка, Анализ изображения |
| Набор инструментов | HALCON |
| Датчик | Датчик с КМОП-матрицей, оттенки серого |
| Фокус | Регулируемый фокус |
| Источник света | Светодиоды подсветки: – (заказываются отдельно как принадлежность)Лазерный целеуказатель: видимый красный свет (λ = 630–680 нм) |
| Класс лазера | 1, соответствует 21 CFR 1040.10, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014) |
| Область спектра | Ок. 400 nm ... 900 nm |
- Производительность
| Разрешение датчика | 1.600 px x 1.200 px (1,9 Mpixel) |
| Оптический формат | 1/1,8" |
| Частота развертки/регенерации изображения | 50 Hz |
- Интерфейсы
| Последовательный | ✔ , RS-232, RS-422 | | Скорость передачи данных | 300 Baud ... 115,2 kBaud |
|
| Ethernet | ✔ , TCP/IP | | Функция | FTP, HTTP | | Скорость передачи данных | 10/100/1000 Мбит/с |
|
| CAN | ✔ | | Функция | Датчики фирмы «SICK» на базе локальной сети контроллеров CAN (ведущий / ведомый) |
|
| Пользовательские интерфейсы | Веб-сервер |
| Конфигурационное ПО | SICK AppStudio |
| Сохранение и вызов данных | Сохранение изображений и других данных на карте памяти MicroSD и посредством внешнего протокола FTP |
| Выходной ток | ≤ 100 mA |
| Максимальная частота энкодера | 1 kHz |
| Элементы управления | 2 клавиши |
| Оптическая индикация | 11 LEDs (5 индикаторов состояния, 5 светодиодных шкальных индикаторов, 1 зеленый светодиод обратной связи) |
| Акустическая индикация | Бипер |
- Механика/электроника
| Соединения | Один 17-контактный штекер М12 (последовательный, входы/выходы, источник питания) 1 шт. М8, 4-контактная розетка ((USB, не используется) 2 шт. М12, 8-контактная розетка (типа «гигабит Эзернет», используется только одно подключение) Один 4-контактный штекер М12 (внешнее освещение) |
| Напряжение питания | 12 V DC ... 24 V DC, ± 20 % |
| Потребляемая мощность | Typ. 10 W ± 20 % |
| Тип защиты | IP67 |
| Класс защиты | III (EN 60950-1 (2014-08)) |
| Материал корпуса | Алюминиевое литье |
| Материал переднего окна | PMMA |
| Вес | 430 g |
| Размеры (Д x Ш x В) | 108 mm x 63 mm x 46 mm 1) |

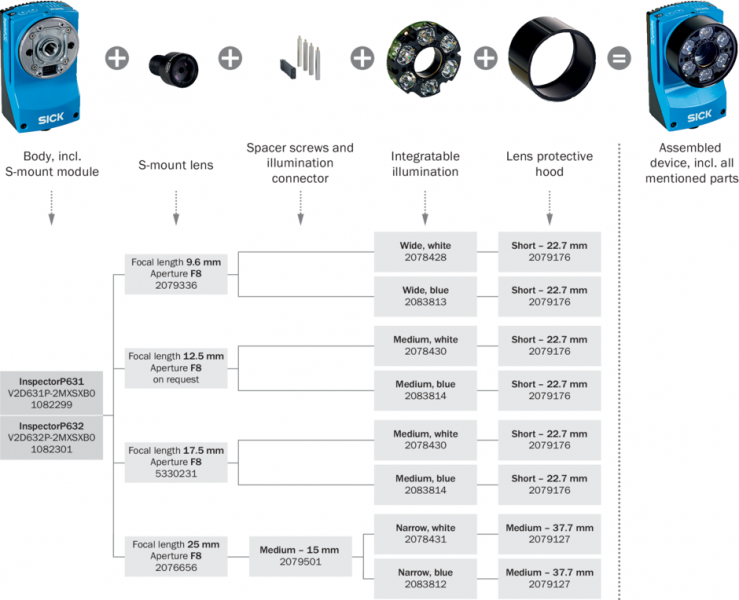

| Объективы | Сменный (крепление S-mount), заказывается отдельно |
- Данные окружающей среды
| Устойчивость к сотрясениям | EN 60068-2-27:2009-05 |
| Устойчивость к вибрации | EN 60068-2-6:2008-02 |
| Диапазон температур при работе | 0 °C ... +50 °C 1) |
| Диапазон температур при хранении | –20 °C ... +70 °C 1) |
- Классификации
| ECl@ss 5.0 | 27310205 |
| ECl@ss 5.1.4 | 27310205 |
| ECl@ss 6.0 | 27310205 |
| ECl@ss 6.2 | 27310205 |
| ECl@ss 7.0 | 27310205 |
| ECl@ss 8.0 | 27310205 |
| ECl@ss 8.1 | 27310205 |
| ECl@ss 9.0 | 27310205 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| UNSPSC 16.0901 | 43211731 |
