• Характеристики

  Разрешение	20 mm, 24 mm, 30 mm
  Диапазон защитного поля Разрешение 20 мм 1,41 m Разрешение 24 мм 1,7 m Разрешение 30 мм 2,12 m
  Размер защитного поля Разрешение 20 мм 1 m x 1 m Разрешение 24 мм 1,2 m x 1,2 m Разрешение 30 мм 1,5 m x 1,5 m
  Оценка	20 ms

• Параметры техники безопасности

  Тип	Тип 3 (IEC 61496)
  Класс надежности	SIL2 (IEC 61508) SILCL2 (EN 62061)
  Категория	Категория 3 (EN ISO 13849)
  Уровень производительности	PL d (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	5,6 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Безопасное состояние в случае возникновения ошибки	Как минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.).

• Функции

  Функции	Состояние при поставке
  Блокировка повторного запуска	✔	Деактивирован
  Контроль внешних устройств (EDM)	✔	Деактивирован
  Каскадное подключение	✔
  Teach/Sync	✔

• Интерфейсы

  Вид подключения Разъем М12, 8-конт. Допустимая длина кабеля ≤ 7,5 m
  Индикатор состояния	LEDs
  Диагностический индикатор	LEDs
  Полевая шина, промышленная шина Интеграция через контроллер безопасности Flexi Soft CANopen, DeviceNet™, EtherCAT®, EtherNet/IP™, Modbus TCP, PROFIBUS DP, PROFINET 1)

  • 1) Дополнительная информация о Flexi Soft приведена в каталоге продукции sens:Control — безопасные решения для систем управления или по адресу www.sick.de/FlexiSoft.

• Электрические данные

  Класс защиты	III (EN 50178)
  Напряжение питания UV	24 V DC (19,2 V DC ... 28,8 V DC)
  Потребление тока	≤ 165 mA 1) ≤ 690 mA 2)
  Предохранительные выходы (безопасное подключение питания OSSD) Тип выхода 2 полупроводника с PNP-переходом, устойчивость к короткому замыканию, контроль перекрестного замыкания Напряжение переключения HIGH UV – 2,7 V DC ... UV Напряжение переключения LOW ≤ 3,5 V DC Ток переключения 6 mA ... 250 mA

  • 1) При 24 ВDC без выходной нагрузки.
  • 2) С максимальной нагрузкой на выходе.

• Механические данные

  Размеры (Ш x В x Г)	93,9 mm x 50 mm x 93,9 mm
  Материал корпуса	Алюминиевое литье
  Вес	355 g

• Данные окружающей среды

  Тип защиты	IP54 (EN 60529)
  Диапазон рабочих температур	0 °C ... +50 °C
  Температура хранения	–25 °C ... +70 °C
  Влажность воздуха	15 % ... 95 %, без образования конденсата
  Виброустойчивость	5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
  Ударопрочность	10 g, 16 ms (EN 60068-2-27)

• Прочие данные

  Длина волны

  850 nm

• Классификации

  ECl@ss 5.0	27272790
  ECl@ss 5.1.4	27272790
  ECl@ss 6.0	27272790
  ECl@ss 6.2	27272790
  ECl@ss 7.0	27272790
  ECl@ss 8.0	27272790
  ECl@ss 8.1	27272790
  ECl@ss 9.0	27272790
  ETIM 5.0	EC001511
  ETIM 6.0	EC001511
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

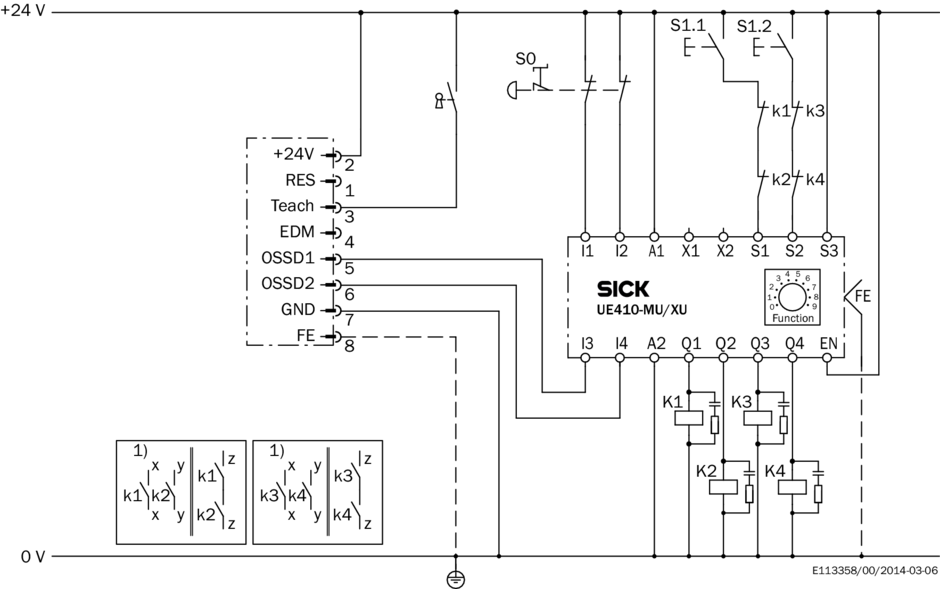

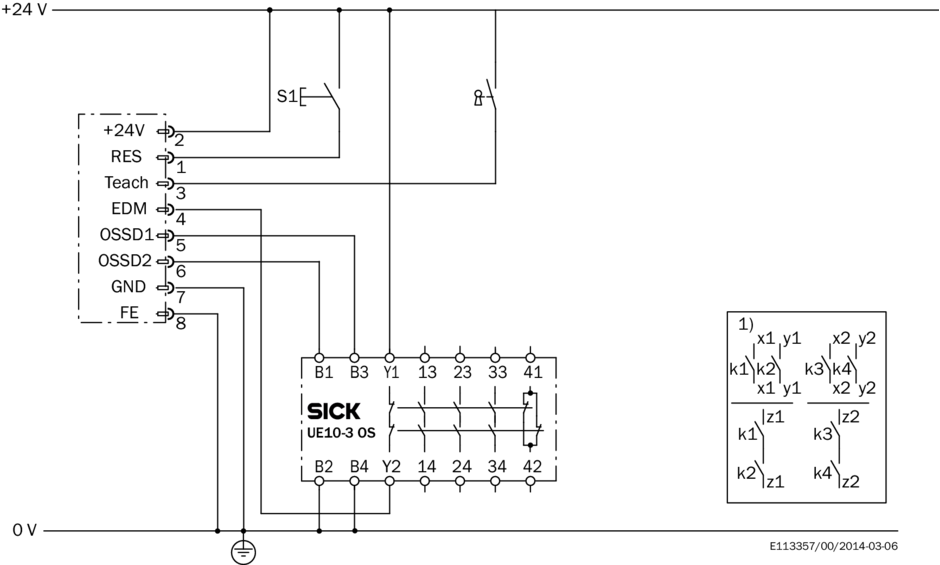

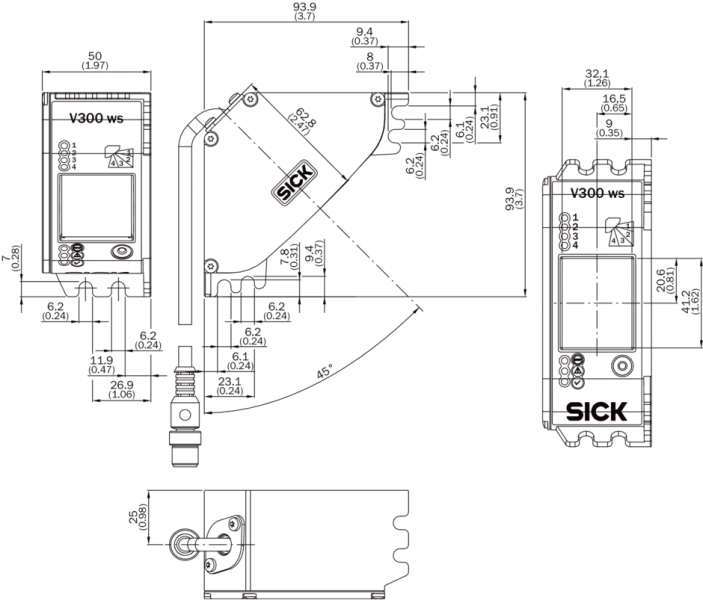

Габаритный чертеж Пример схемы подключения Надежная система камер с защитным реле UE10-3OS Пример схемы подключения Надежная система камер с контроллером безопасности Flexi Classic Вид: Галерея Список Показать всё Скрыть всё
