• Характеристики

  Постановка задачи	Специфическое применение не предусмотрено
  Технология	Моментальный снимок, Анализ изображения
  Рабочее расстояние	0,5 m ... 60 m 1)
  Примерная зона обзора	7 m x 5,3 m 2)
  Источник света	Невидимый инфракрасный свет (Светодиод, 850 nm)
  Класс светодиода	Группа риска 0 по стандарту EN 62471
  Проверка оттенков серого	✔
  С предварительной калибровкой	✔
  Угол охвата	69° x 56°
  Угловое разрешение	0,39° x 0,38°

  • 1) Радиальное расстояние, для объектов с 100% коэффициентом диффузного отражения.
  • 2) Отдельные параметры см. в таблице.

• Производительность

  Количество пикселей	176 px x 144 px
  Частота развертки/регенерации изображения	0,02 с на каждое 3D-изображение (50 футов в секунду) 3 800 000 3D точек данных/с
  Точность воспроизведения	Ок. 10 mm, при дальности сканирования 1 м Ок. 30 mm, при дальности сканирования 7 м 1)
  Задержка включения	< 15 s
  Оценка	< 66 ms
  Встроенное приложение	Поток данных с возможностью фильтрации, сокращения и манипуляции данных внутри устройства

  • 1) Отдельные параметры см. в таблице.

• Интерфейсы

  Ethernet ✔ Функция С возможностью использования полярной и декартовой системы координат при сжатии данных Скорость передачи данных ≤ 60 Mbit/s, коммуникационный интерфейс Gigabit-Ethernet (TCP/IP)
  Конфигурационное ПО	SOPAS ET, Java API (Matlab), веб-сервер, интерфейс Telegram (универсальное применение, например, Python, C++, C#, PCL), веб-сервер, ROS, GenICam (Halcon)
  Цифровые входы	2
  Цифровые выходы	4
  Оптическая индикация	2 Светодиоды состояния

• Механика/электроника

  Соединения	M12 8-конт. гигабитный Ethernet, X-кодир M12 17-конт. (питание/данные), системный разъем, цифровые IOs (24 В)
  Напряжение питания	24 V DC 1)
  Потребляемая мощность	≤ 22 W типично (без цифровых входов/выходов)
  Тип защиты	IP67
  Класс защиты	III
  Цвет корпуса	Синий, черный
  Вес	1,9 kg 2)
  Размеры (Д x Ш x В)	162 mm x 116 mm x 104 mm 2)
  Монтаж	Любой или может определяться шагом конструкции

  • 1) (+/-20 %), < 2,5 мс время интеграции(+/-15 %), > 2,5 мс время интеграции.
  • 2) С ребрами охлаждения.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-2:2005-08 EN 61000-6-4:2007-01
  Устойчивость к сотрясениям	EN 60068-2-27:2009
  Устойчивость к вибрации	EN 60068-2-6, EN 60068-2-64
  Диапазон температур при работе	0 °C ... +50 °C, с ребрами охлаждения 1)
  Диапазон температур при хранении	–20 °C ... +70 °C
  Светочувствительность	< 50 klx, Солнечный свет

  • 1) Окружающая температура при эксплуатации в режиме Speedmode уменьшается на 5 °C и составляет 45 °C.

• Классификации

  ECl@ss 5.0	27310205
  ECl@ss 5.1.4	27310205
  ECl@ss 6.0	27310205
  ECl@ss 6.2	27310205
  ECl@ss 7.0	27310205
  ECl@ss 8.0	27310205
  ECl@ss 8.1	27310205
  ECl@ss 9.0	27310205
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	43211731

Показать всё Скрыть всё

Технические чертежи

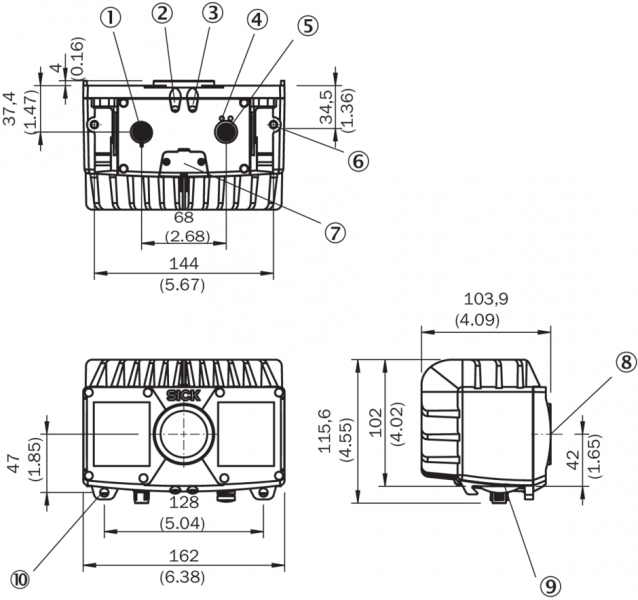

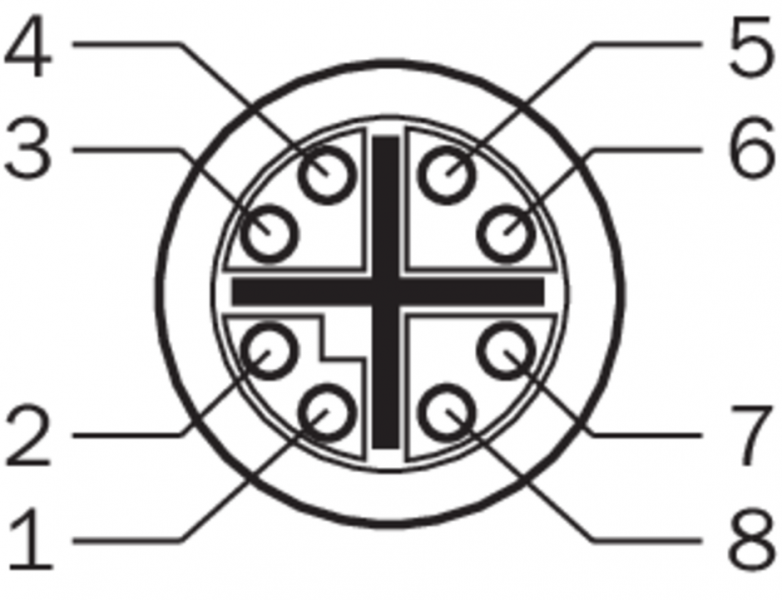

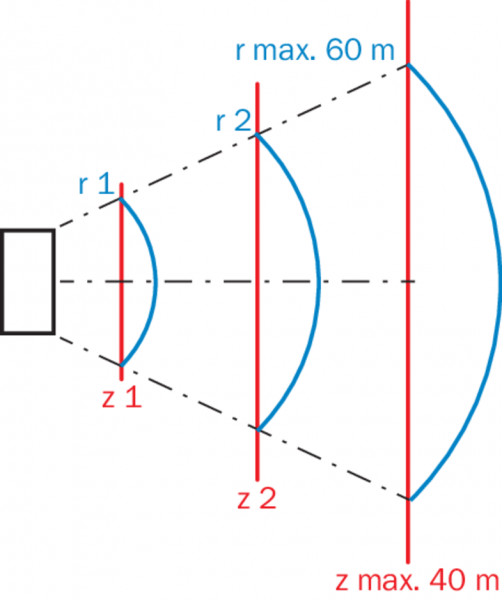

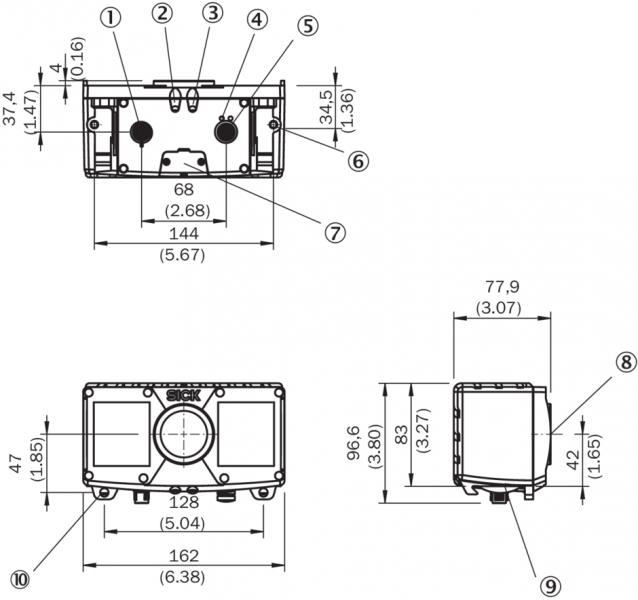

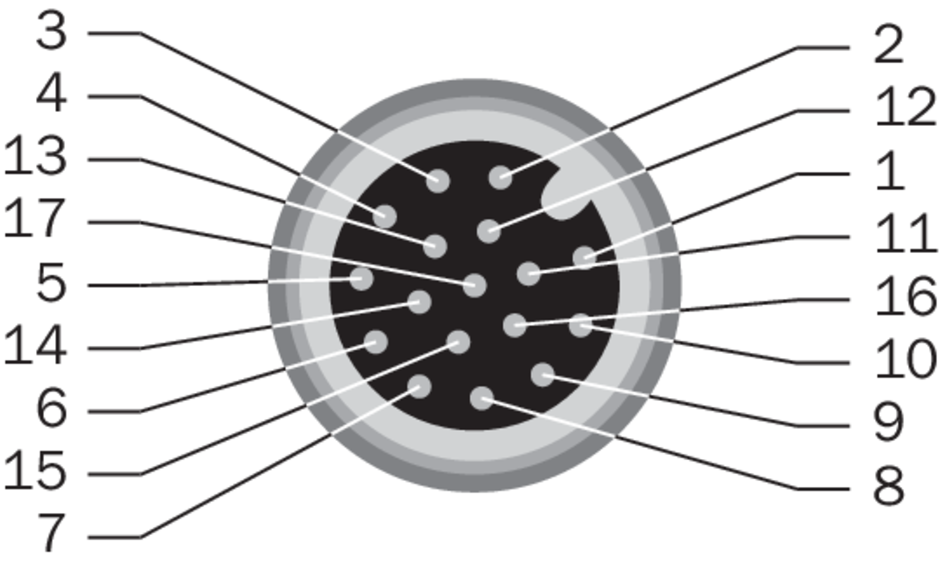

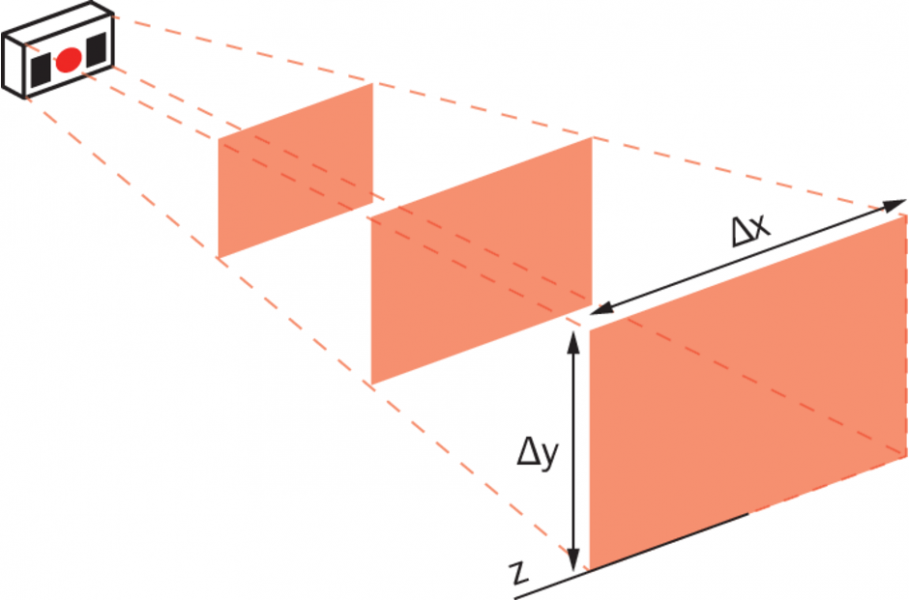

Габаритный чертеж Габаритный чертеж рабочее расстояние, радиальное/абсолютное зона распознавания и двухмерные области Цифровой ввод / вывод Gigabit Ethernet Вид: Галерея Список Показать всё Скрыть всё
