• Характеристики

  Постановка задачи	3D-обнаружение
  Технология	Моментальный снимок, Анализ изображения
  Рабочее расстояние	0,5 m ... 60 m
  Примерная зона обзора	7 m x 5,3 m 1)
  Источник света	Невидимый инфракрасный свет (Светодиод, 850 nm)
  Класс светодиода	Группа риска 0 по стандарту EN 62471
  Проверка оттенков серого	✔
  С предварительной калибровкой	✔

  • 1) Отдельные параметры см. в таблице.

• Производительность

  Точность воспроизведения	≥ 2 mm, при дальности сканирования 1 м 1) ≥ 7 mm, при дальности сканирования 7 м 2)
  Оценка	< 100 ms 3)
  Встроенное приложение	3D-обнаружение, например, предупреждение о столкновении, контроль отсутствия объектов в таре, контроль проникновения, контроль объектов

  • 1) Типовые значения для распространенных случаев применения указаны в таблицах ниже.
  • 2) Отдельные параметры см. в таблице.
  • 3) Типичный.

• Интерфейсы

  Ethernet ✔ Функция Полный поток данных, управление устройствами, статус позиции и обнаружения каждой группы и каждого параллелепипеда Скорость передачи данных ≤ 36 Mbit/s
  Конфигурационное ПО	SOPAS ET, Java API (Matlab), веб-сервер, интерфейс Telegram (универсальное применение, например, Python, C++, C#, PCL), веб-сервер
  Цифровые входы	Более 16 входов через 2 физических интерфейса
  Цифровые выходы	4
  Оптическая индикация	2 Светодиоды состояния

• Механика/электроника

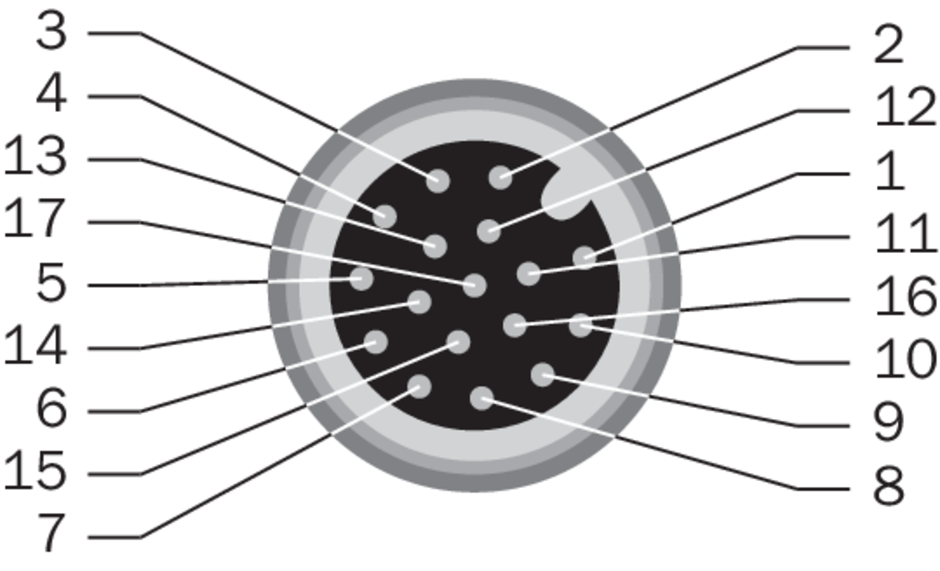

  Соединения	M12 8-конт. гигабитный Ethernet, X-кодир M12 17-конт. (питание/данные), системный разъем, цифровые IOs (24 В)
  Напряжение питания	24 V DC 1)
  Потребляемая мощность	≤ 22 W типично (без цифровых входов/выходов)
  Тип защиты	IP67
  Класс защиты	III
  Цвет корпуса	Синий, черный
  Монтаж	Любой или может определяться шагом конструкции

  • 1) (+/-20 %), < 2,5 мс время интеграции(+/-15 %), > 2,5 мс время интеграции.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-2:2005-08 EN 61000-6-3:2007-01
  Устойчивость к сотрясениям	EN 60068-2-27:2009
  Устойчивость к вибрации	EN 60068-2-6, EN 60068-2-64
  Диапазон температур при работе	0 °C ... +45 °C, без ребер охлаждения
  Диапазон температур при хранении	–20 °C ... +70 °C
  Светочувствительность	< 50 klx, Солнечный свет

• Классификации

  ECl@ss 5.0	27310205
  ECl@ss 5.1.4	27310205
  ECl@ss 6.0	27310205
  ECl@ss 6.2	27310205
  ECl@ss 7.0	27310205
  ECl@ss 8.0	27310205
  ECl@ss 8.1	27310205
  ECl@ss 9.0	27310205
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	43211731

Показать всё Скрыть всё

Технические чертежи

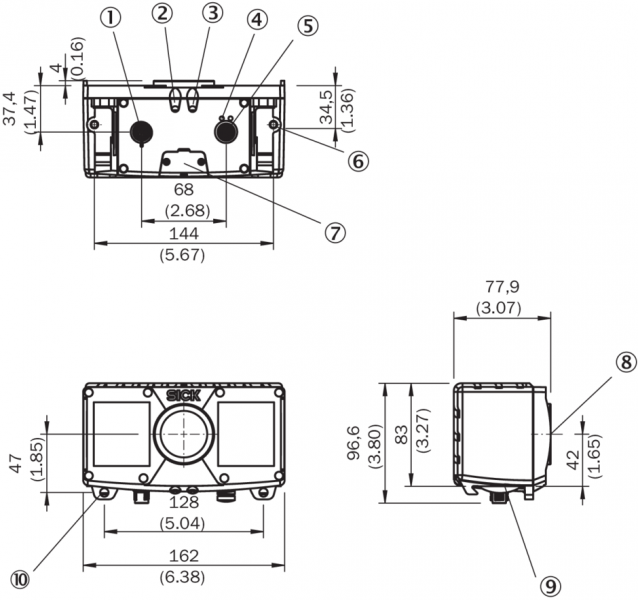

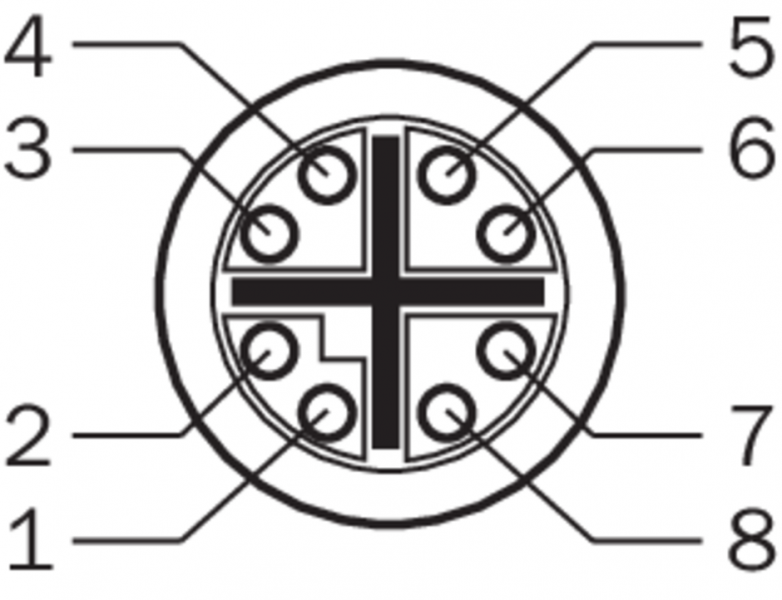

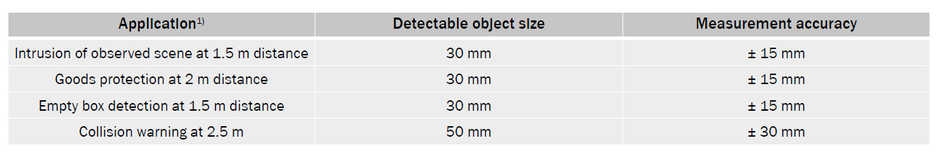

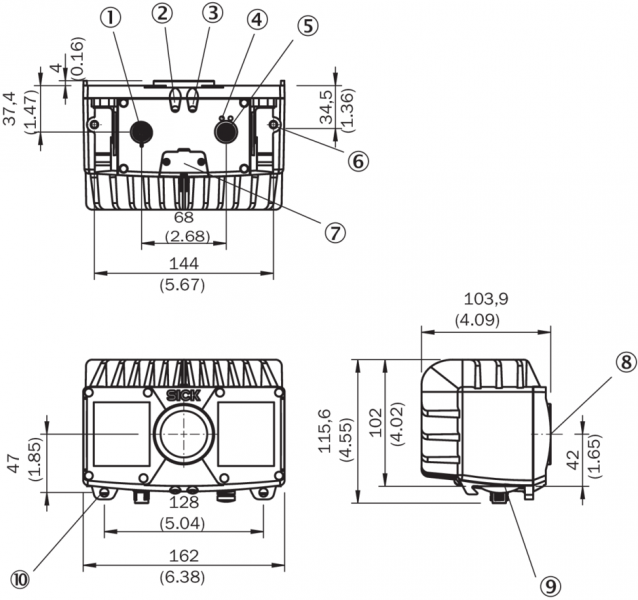

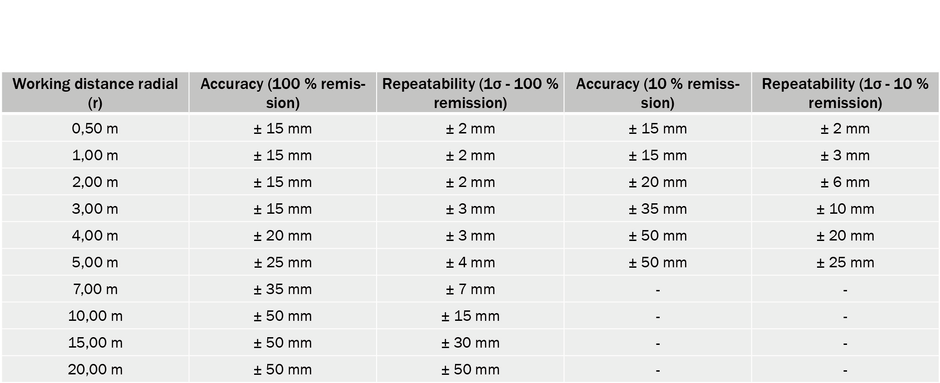

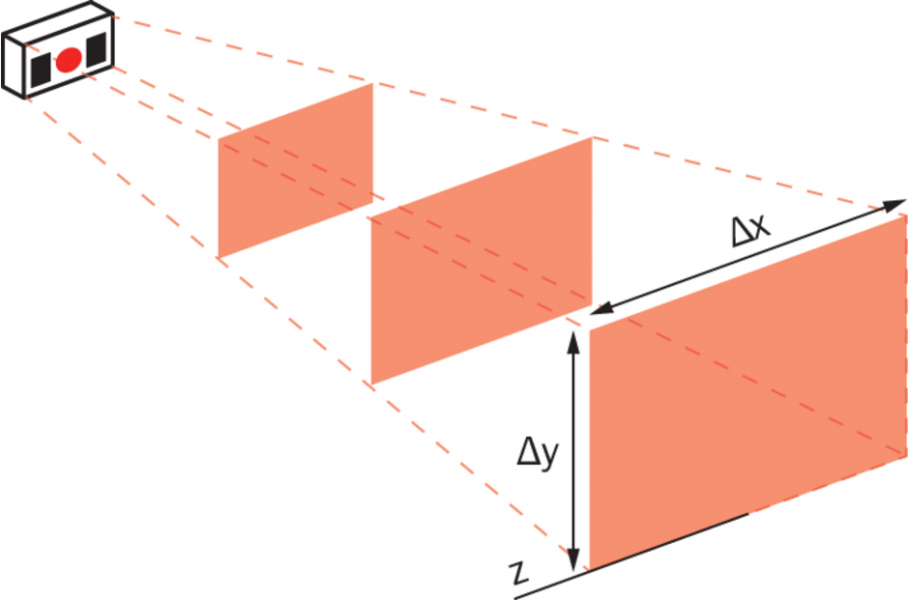

Габаритный чертеж Габаритный чертеж зона распознавания и двухмерные области Точность измерения/воспроизводимость результатов (в лабораторных условиях) распознаваемый размер объекта и точность измерения. Фактическая точность измерения и повторяемости обнаружения зависит от соответствующей среды и настроек. В таблице приведены стандартные значения для некоторых распространенных применений. Цифровой ввод / вывод Gigabit Ethernet Вид: Галерея Список Показать всё Скрыть всё
