Показать всё Скрыть всё

• Характеристики

  Постановка задачи	3D-система помощи водителю для предупреждения о столкновении в уличных условиях
  Технология	Моментальный снимок, Анализ изображения
  Рабочее расстояние	0,5 m ... 6 m
  Угол охвата	105° x 90°
  Настраиваемая зона обнаружения (Ш x Д)	4 x 6 м для стандартного исполнения (6 x 7 м для расширенного диапазона)
  Прочие функции	Встроенная функция записи, Встроенная 2D-камера

• Производительность

  Распознаваемая форма объекта	См. ЧМИ и руководство по эксплуатации
  Задержка включения	< 50 s
  Оценка	< 200 ms
  Встроенное приложение	3D-система помощи водителю для предупреждения о столкновении в уличных условиях

• Интерфейсы

  Конфигурационное ПО

  Через монитор

• Механика/электроника

  Соединения	1 x USB 2 сенсорные головки, «папа»/«мама» Монитор (FGS/звук) Дополнительные выход аварийной сигнализации, два дискретных выхода Интерфейс «машина-машина» (комплект C) Питание блока анализа данных
  Напряжение питания	12 V DC, ± 30 % 24 V DC, ± 30 %
  Потребляемая мощность	≤ 80 W Kit C
  Тип защиты	IP69K Сенсорная головка IP67 Устройство обработки данных
  Вес	1,3 kg 1) 5 kg 2)

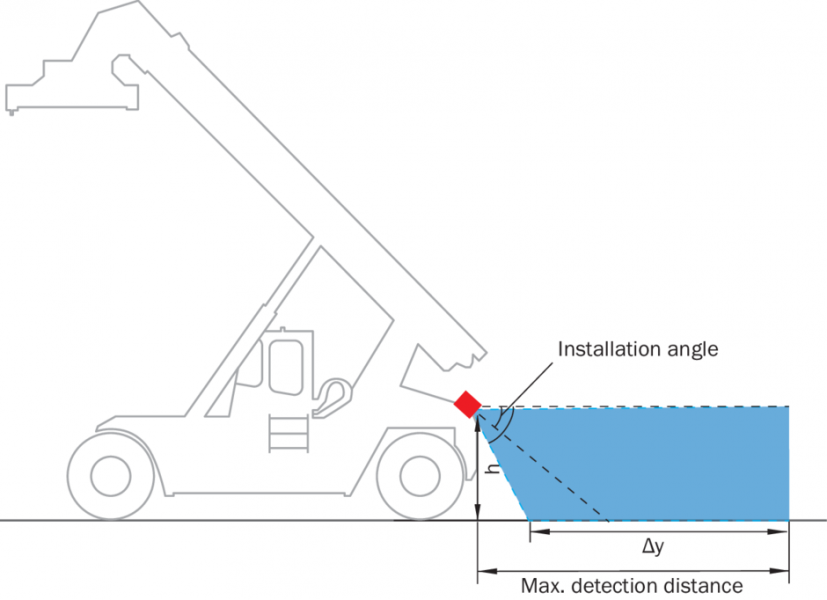

  Монтаж	Высота 1–2,4 м, Угол в зависимости от диапазона обнаружения (должен быть ограничен землей)

  • 1) Сенсорная головка.
  • 2) Устройство обработки данных.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	DIN EN 12895:2000-10 (средства напольного транспорта) EN 13309:2010-09 (Baumaschinen) ISO 13766:2006-05 (землеройно-транспортные машины) ISO 14982:2014-12 (сельскохозяйственные и лесохозяйственные машины) DIN EN 55022:2012-06 FCC PART 15:2006-08
  Диапазон температур при работе	–40 °C ... +75 °C, Сенсорная головка –20 °C ... +40 °C, Устройство обработки данных
  Светочувствительность	200 lx ... 80.000 lx

• Классификации

  ECl@ss 5.0	27310205
  ECl@ss 5.1.4	27310205
  ECl@ss 6.0	27310205
  ECl@ss 6.2	27310205
  ECl@ss 7.0	27310205
  ECl@ss 8.0	27310205
  ECl@ss 8.1	27310205
  ECl@ss 9.0	27310205
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	43211731

Показать всё Скрыть всё

Технические чертежи

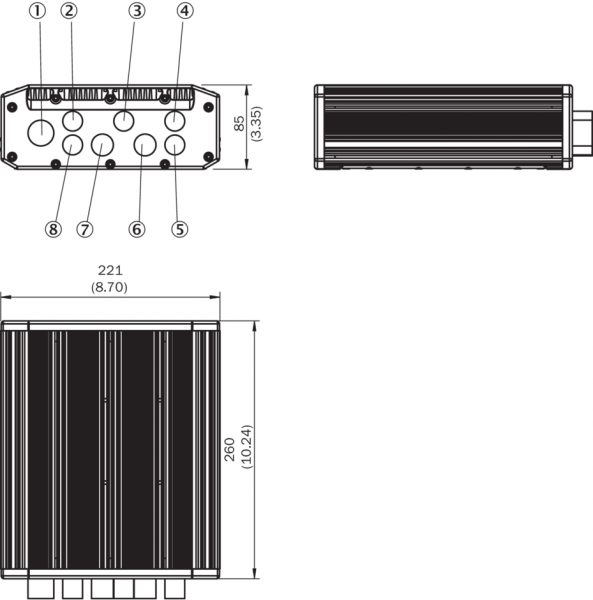

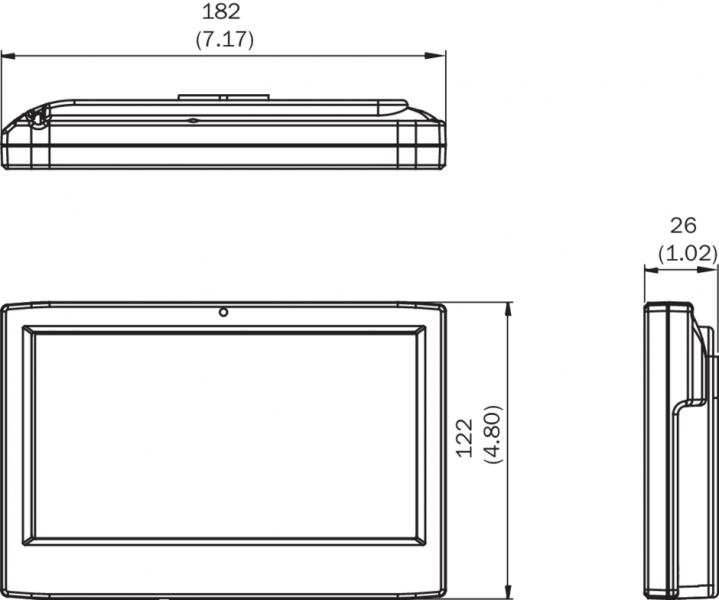

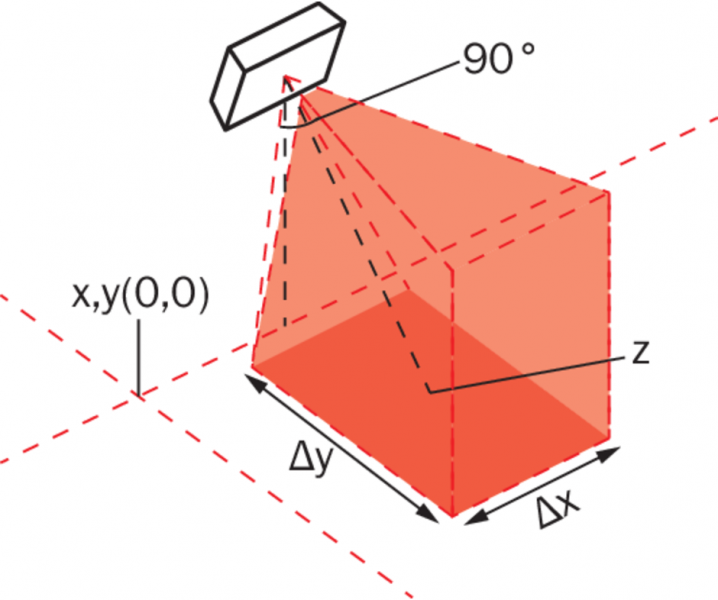

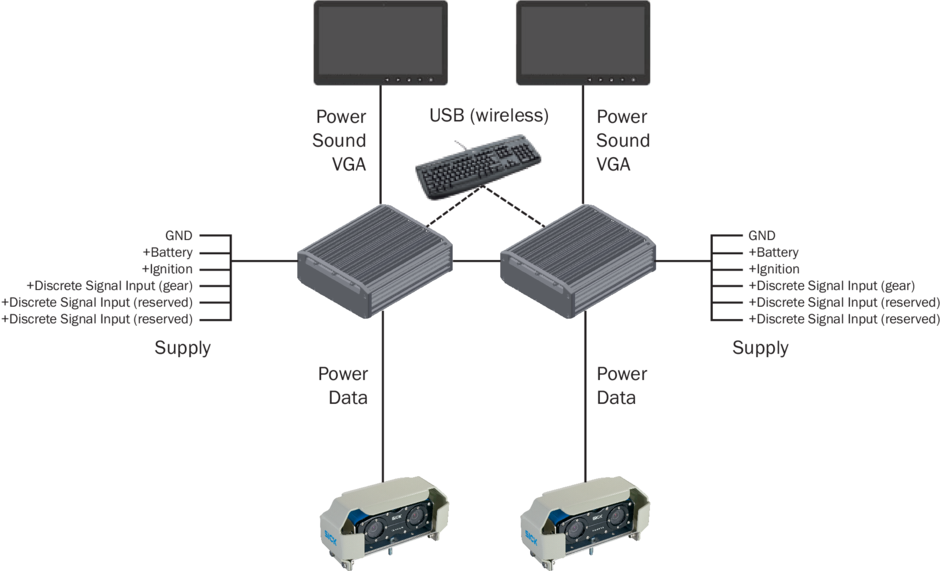

Зона обзора Габаритный чертеж Монитор Габаритный чертеж Устройство обработки данных Габаритный чертеж Сенсорная головка Зона обзора Схема соединений Kit C Вид: Галерея Список Показать всё Скрыть всё
