Показать всё Скрыть всё

• Характеристики

  Постановка задачи	Контроль, Инспекция
  Технология	3D, LineScan, Анализ изображения
  Набор инструментов	Форма, Контроль зоны, Видеоискатель «пятен», Объем, Поиск плоскости, Фиксированная плоскость
  Рабочее расстояние	56 mm ... 116 mm

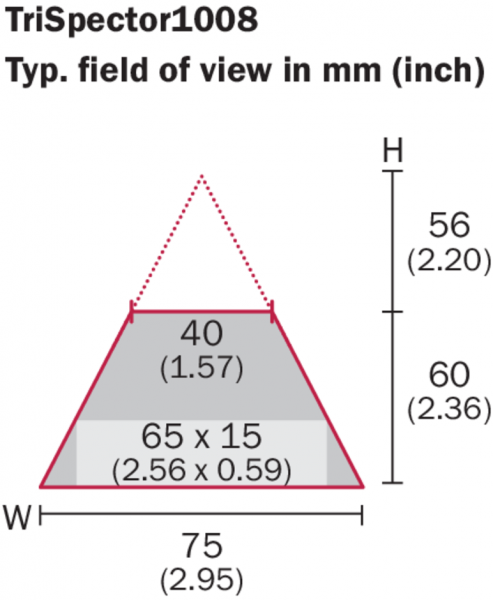

  Примерная зона обзора	65 mm x 15 mm
  Источник света	Видимый красный свет (Лазер, 660 nm)
  Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014)
  Ширина при минимальном рабочем расстоянии	40 mm
  Ширина при максимальном рабочем расстоянии	75 mm
  Максимальный диапазон высоты	60 mm
  С предварительной калибровкой	✔
  Угол датчика изображения	65°
  Офлайн-поддержка	Эмулятор

• Производительность

  Частота развертки/регенерации изображения	2.000 3D-профилей/с
  Макс. количество профилей	2.500
  Разрешение по высоте	20 µm ... 50 µm
  Разрешение 3D-профиля	760 px

• Интерфейсы

  Ethernet ✔ , TCP/IP Скорость передачи данных 1.000 Mbit/s
  Последовательный ✔ , RS-232, RS-422
  Инкрементный ✔ , TTL
  Конфигурационное ПО	SOPAS ET
  Цифровые входы	3 (не изолированные)
  Цифровые выходы	4 (не изолированные)
  Интерфейс энкодера	RS-422 / TTL (DBS36E-BBCP02048)
  Максимальная частота энкодера	300 kHz

• Механика/электроника

  Соединения	M12, 12-контактный штекер, А-кодир. (питание, I/O) M12, 8-конт. гнездо, X-кодирование (Gigabit Ethernet) M12, 8-контактный гнездовой разъем, A-кодир. (энкодер)
  Материал соединений	Никелированная латунь
  Напряжение питания	24 V DC, ± 20 %
  Остаточная пульсация	< 5 Vss
  Потребляемая мощность	≤ 11 W
  Потребление тока	< 400 mA, без выходной нагрузки
  Тип защиты	IP67
  Класс защиты	III
  Материал корпуса	Анодированный алюминий
  Материал переднего окна	Стекло
  Вес	0,9 kg
  Размеры (Д x Ш x В)	136 mm x 62 mm x 84 mm
  Объективы	Постоянный

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-2:2005 / EN 61000-6-3:2007
  Устойчивость к сотрясениям	15 g / 6 ms (EN 60068-2-27)
  Устойчивость к вибрации	5 g, 10 Hz ... 150 Hz (EN 60068-2-6)
  Диапазон температур при работе	0 °C ... +45 °C 1)
  Диапазон температур при хранении	–20 °C ... +70 °C 1)

  • 1) Относительная влажность воздуха : 0 ... 90 % (без образования конденсата).

• Классификации

  ECl@ss 5.0	27310205
  ECl@ss 5.1.4	27310205
  ECl@ss 6.0	27310205
  ECl@ss 6.2	27310205
  ECl@ss 7.0	27310205
  ECl@ss 8.0	27310205
  ECl@ss 8.1	27310205
  ECl@ss 9.0	27310205
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	43211731

Показать всё Скрыть всё

Технические чертежи

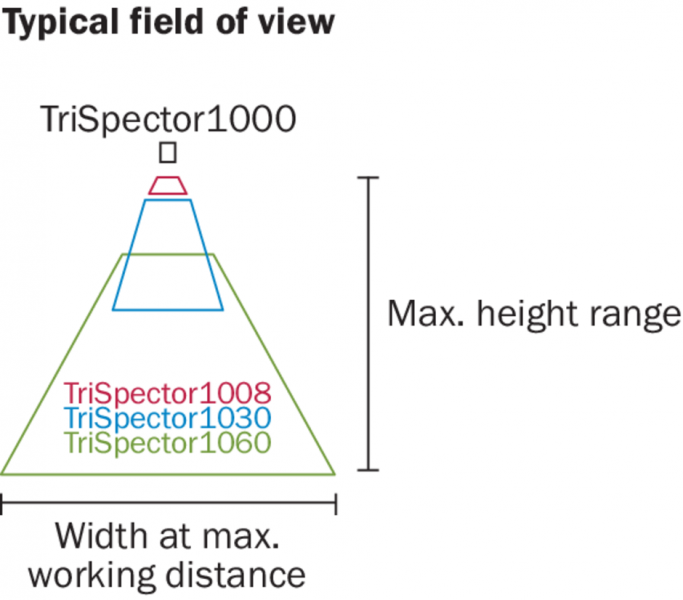

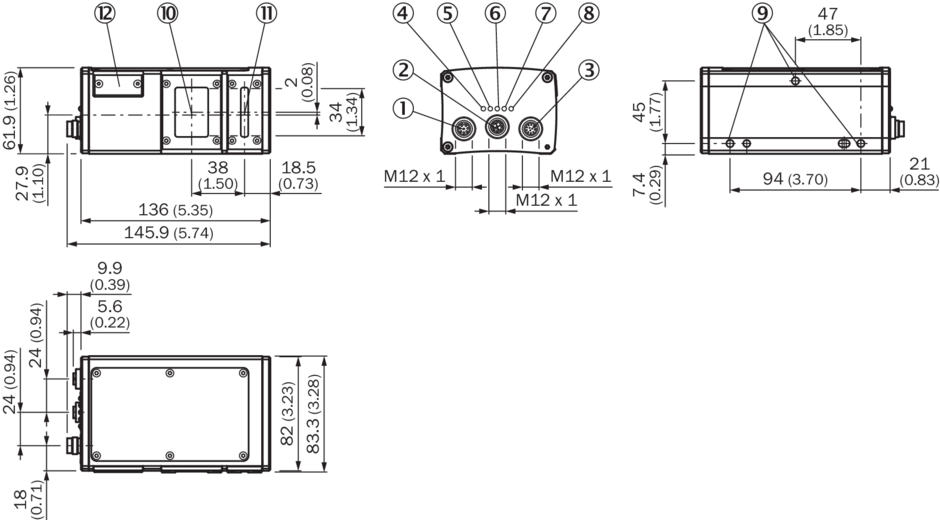

Габаритный чертеж Зона обзора Зона обзора Вид: Галерея Список Показать всё Скрыть всё
