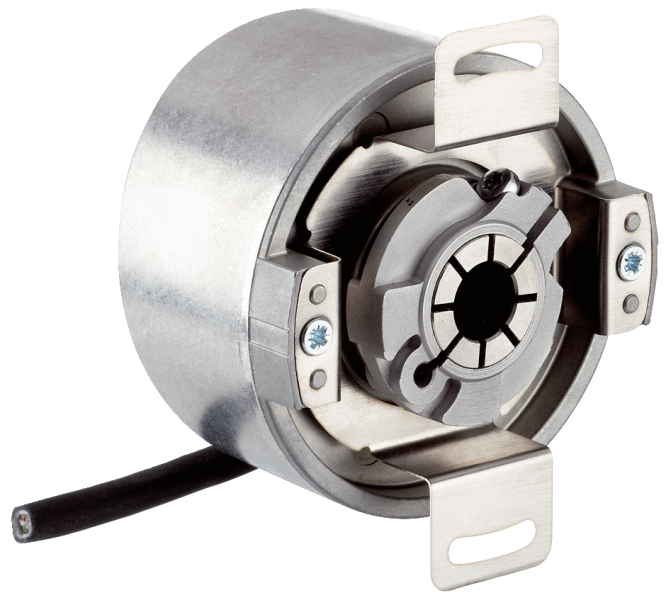

• Производительность

  Количество штрихов на один оборот	1.024
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90° электрические, логические соединения с синусом и косинусом
  Допуски	± 0,3°
  Отклонение измерительных шагов	± 0,2°
  Максимальное время инициализации	≤ 40 ms

• Интерфейсы

  Интерфейс связи

  Sinus 0,5 VSS

• Электрические данные

  Диапазон напряжения питания	4,5 V ... 5,5 V
  Рабочий ток	40 mA 1)
  Максимальная частота выходного сигнала	≤ 200 kHz
  Нагрузочное сопротивление	≥ 120 Ω
  Сигналы интерфейса SIN/COS до вычитания	0,5 V ± 20 %
  Сигналы интерфейса Z до вычитания LOW	1,6 V ± 15 %
  Сигналы интерфейса Z до вычитания HIGH	2,9 V ± 15 %
  Смещение сигнала Z	2,5 V ± 10 %

  • 1) Без нагрузки.

• Механические данные

  Исполнение вала	Глухой полый вал
  Диаметр вала	10 mm
  Материал, вал	Металл
  Тип фланца / статорная муфта	Стандарт
  Размеры	См. размерный чертеж
  Вес	0,2 kg
  Момент инерции ротора	40 gcm²
  Рабочая частота вращения	6.000 min⁻¹ 1)
  Угловое ускорение	≤ 500.000 rad/s²
  Рабочий крутящий момент	0,6 Ncm (+20 °C)
  Пусковой момент	0,8 Ncm (+20 °C)
  Допустимое перемещение вала радиальное, статическое/динамическое	± 0,3 mm / ± 0,1 mm
  Допустимое перемещение вала осевое, статическое/динамическое	± 0,5 mm / ± 0,2 mm
  Срок службы шарикоподшипников	3,0 x 10^9 оборотов
  Тип подключения	Кабель, 8-жильный, радиальная, 1,5 m 2)

  • 1) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.
  • 2) Универсальный кабельный отвод располагается так, чтобы обеспечить прокладку без излома в радиальном или осевом направлениях.

• Данные окружающей среды

  Диапазон рабочей температуры	–30 °C ... +100 °C
  Диапазон температуры хранения	–40 °C ... +100 °C, без упаковки
  Относительная влажность воздуха/образование конденсата	90 %, Образование конденсата на оптических сканирующих элементах не допускается
  Ударопрочность	70 g, 6 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP65, со стороны вала (согласно IEC 60529) IP67, кабельный отвод со стороны корпуса (согласно IEC 60529)

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

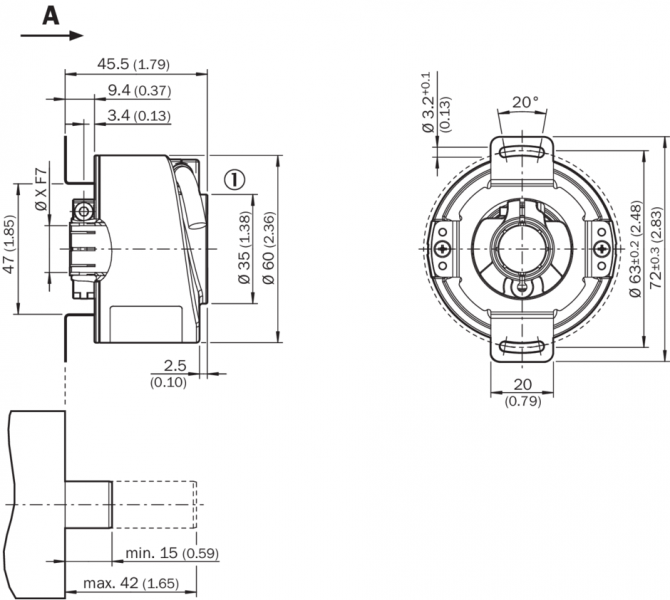

Габаритный чертеж Глухой полый вал, кабельный ввод Вид: Галерея Список Показать всё Скрыть всё
