• Характеристики

  Технология	Система на основе камер
  Минимальный размер детектируемого объекта (MDO)	6–18 мм 1)

  • 1) В зависимости от дальности сканирования.

• Производительность

  Максимальная дальность сканирования	2 m
  Минимальная дальность сканирования	≥ 2 mm
  Дистанция работы	2 m x 2 m
  Оценка	≤ 20 ms 1)

  • 1) С омической нагрузкой.

• Интерфейсы

  Переключающий выход	2 x PNP
  Входы	Калибровочный ввод
  Тип подключения	Кабель с разъемом M12, 8-конт.

• Механика/электроника

  Длина волны	850 nm
  Напряжение питания UV	Пост. ток ≥ 24 V 1)
  Остаточная пульсация	± 5 %
  Выходной ток Iмакс.	≤ 20 mA 2)
  Выходная нагрузка емкостная	2,2 µF
  Выходная нагрузка индуктивная	2,2 H
  Время инициализации	6 s
  Размеры (Ш x В x Г)	90 mm x 50 mm x 90 mm
  Материал корпуса	Алюминий
  Индикация	4 x LED
  Тип защиты	IP54
  Схемы защиты	Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех
  Вес	355 g
  Лицевая панель	Стекло
  Выходной режим	Q, /Q 3)

  • 1) Типовые значения.
  • 2) 165 мА при 24 В без выходной нагрузки.
  • 3) /Q = активно, если все лучи свободны.

• Классификации

  ECl@ss 5.0	27270910
  ECl@ss 5.1.4	27270910
  ECl@ss 6.0	27270910
  ECl@ss 6.2	27270910
  ECl@ss 7.0	27270910
  ECl@ss 8.0	27270910
  ECl@ss 8.1	27270910
  ECl@ss 9.0	27270910
  ETIM 5.0	EC002549
  ETIM 6.0	EC002549
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

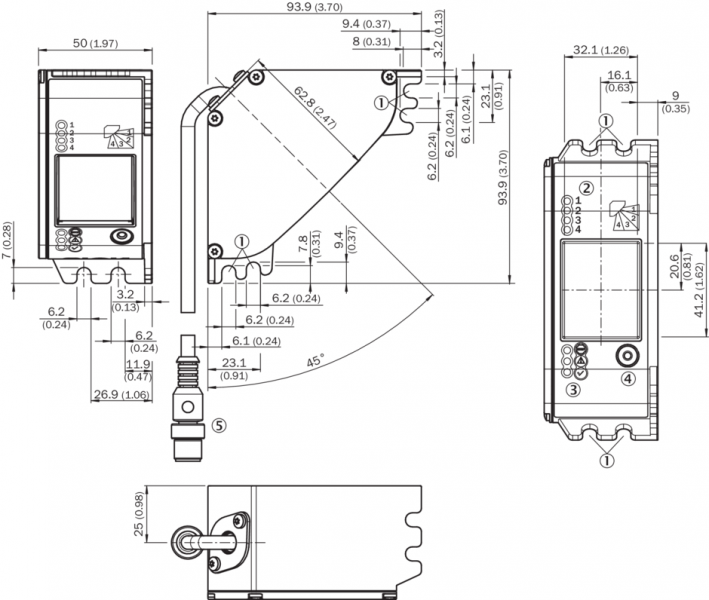

Технические чертежи

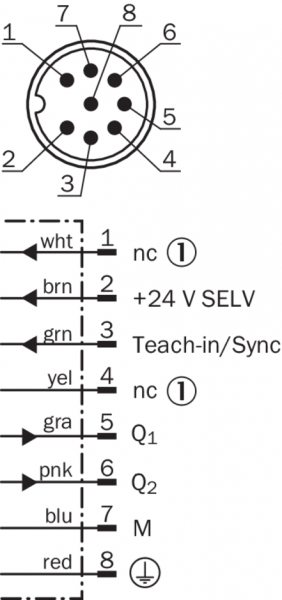

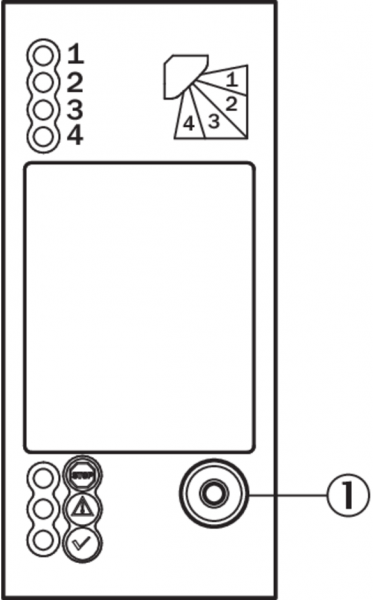

Габаритный чертеж Варианты настройки тип и схема подключения Вид: Галерея Список Показать всё Скрыть всё
