Показать всё Скрыть всё

• Характеристики

  Источник света	Видимый свет (λ = 650 нм)
  Класс лазера	2
  Средняя наработка на отказ	80.000 h
  MTTR	< 10 min
  Области применения	Ритейл и складирование
  Область применения	Indoor
  Вращение объекта	± 45°
  Вид транспортного оборудования	Ленточные конвейеры
  Количество основных компонентов	5

• Производительность

  Скорость транспортировки	≤ 2 m/s
  Максимальный размер объекта	2.000 mm x 1.000 mm x 1.000 mm
  Минимальный размер объекта	200 mm x 100 mm x 100 mm
  Минимальный промежуток между объектами	1.200 mm, По спецификации заказчика
  Точность распознавания объекта	± 5 mm x ± 5 mm x ± 5 mm (Д x Ш x В, до 1 м/с) ± 10 mm x ± 5 mm x ± 5 mm (Д x Ш x В, до 2 м/с)

• Интерфейсы

  Ethernet ✔ (2) Скорость передачи данных 10 Mbit/s ... 100 Mbit/s Протокол FTP, TCP/IP, Server/Client
  Последовательный ✔ (2) Скорость передачи данных 300 bit/s ... 57.600 bit/s
  PROFIBUS DP ✔ Скорость передачи данных 12 MBaud Протокол PROFIBUS DP
  Переключающий вход, оптически изолированный, с защитой от перемены полярности ✔ (13)
  Переключающий выход PNP, плюс 24 В, 30 мА ✔
  Переключающий выход, с нулевым потенциалом ✔ (2)
  Данные вывода	XML ASCII Пользовательский протокол
  Интерфейс настройки	Ethernet: SOPAS Engineering Tool

• Механика/электроника

  Размеры, система (Д x Ш x В)	По спецификации заказчика
  Тип защиты	IP54 (EN60529)
  Напряжение питания	100 V AC≤ 264 V
  Сетевая частота	50 Hz ... 60 Hz
  Энкодеры	Разрешение 0,2 мм
  Потребляемая мощность	150 W, 480 W
  Материал корпуса	Нержавеющая сталь, алюминий, пластмасса

• Данные окружающей среды

  Рабочий диапазон температур	0 °C ... +40 °C
  Диапазон температур при хранении	–20 °C ... +70 °C
  Допустимая относительная влажность воздуха	90 %, без образования конденсата
  Нечувствительность ко внешним источникам света	2.000 lx
  Диффузное отражение	15 % ... max. 200 %, (на базе Kodak White Paper и лазера красного света), не блестящий объект (например, клейкая лента) Дальнейшая информация содержится в руководстве по эксплуатации LMS400 в главах 3.6.1 и 3.6.2

• Общие указания

  Комплект поставки

  1 x MSC800 1 x VMC800 1 x DFV60 2 x VMD Соединительный кабель, кронштейны, рамы (с учетом требований заказчика)

• Классификации

  ECl@ss 5.0	27281001
  ECl@ss 5.1.4	27280190
  ECl@ss 6.0	27280190
  ECl@ss 6.2	27280190
  ECl@ss 7.0	27280190
  ECl@ss 8.0	27280190
  ECl@ss 8.1	27280190
  ECl@ss 9.0	27280190
  UNSPSC 16.0901	43211701

Показать всё Скрыть всё

Технические чертежи

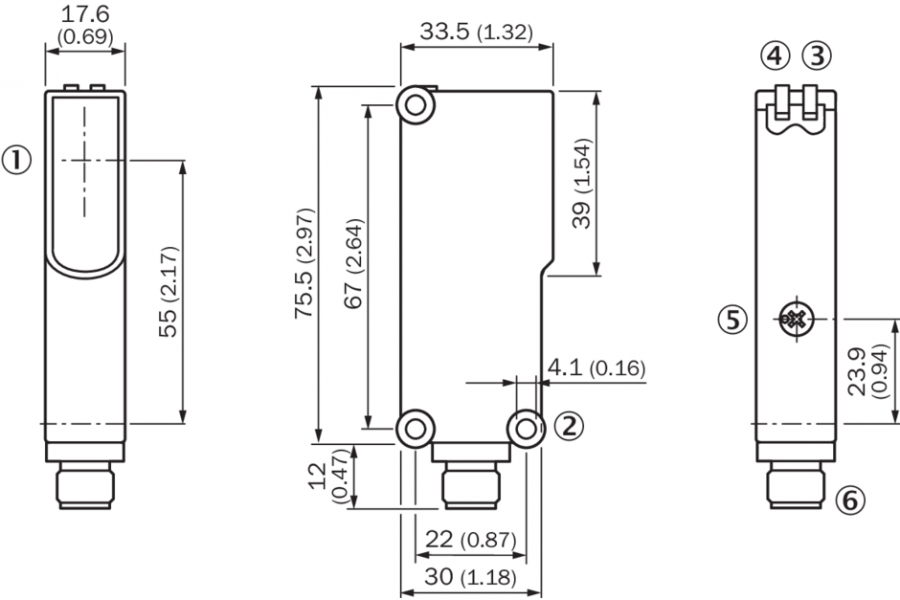

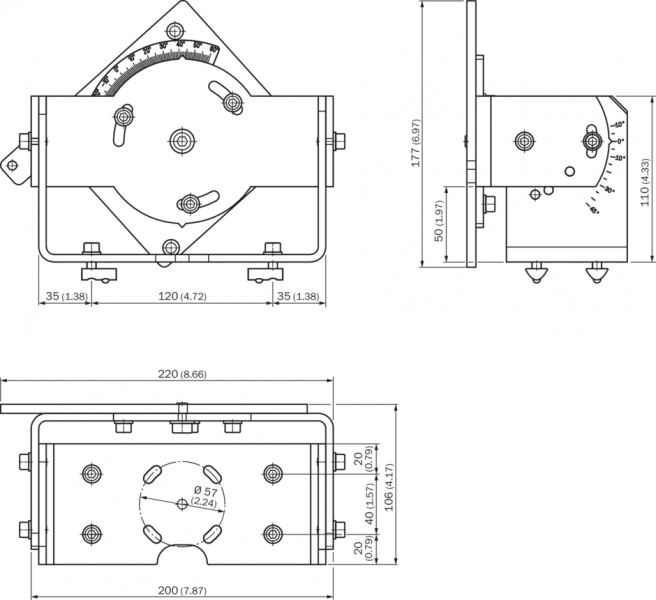

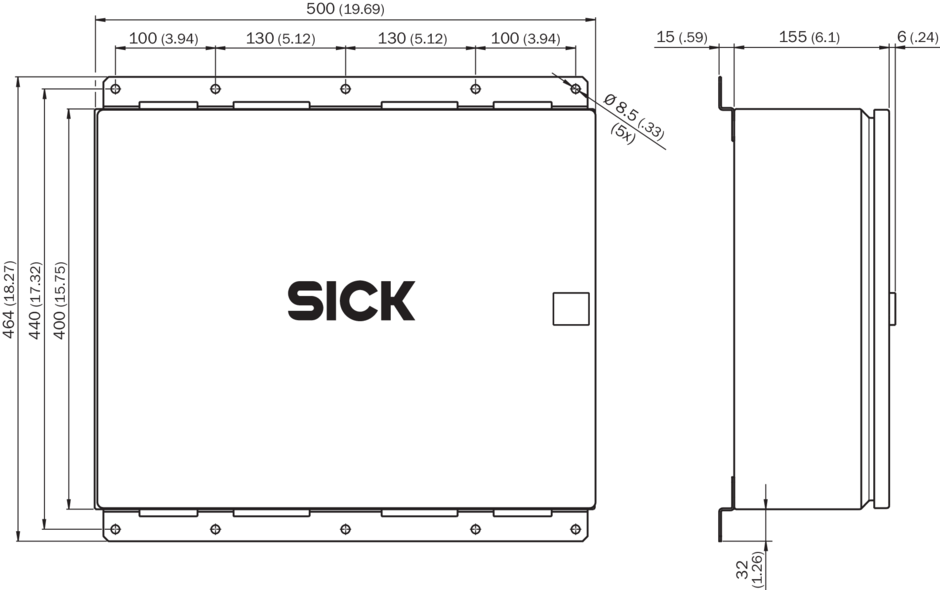

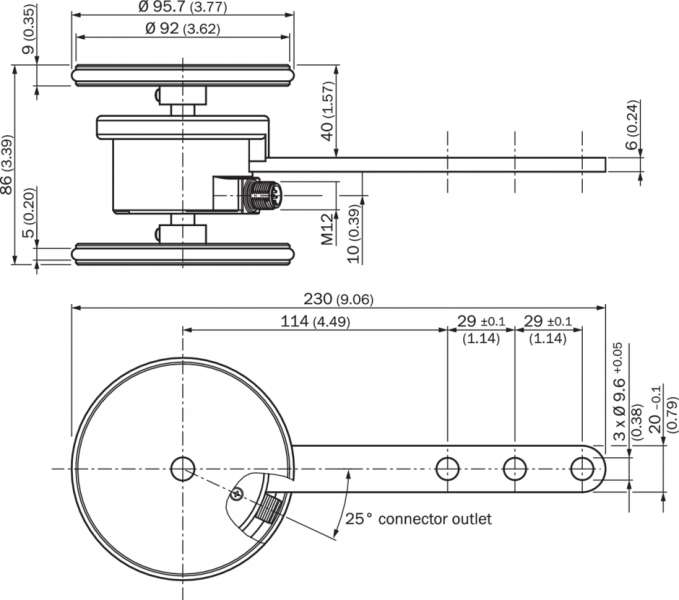

DFV60 Габаритный чертеж VMC800 Габаритный чертеж Монтажное крепление VMD500 Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
