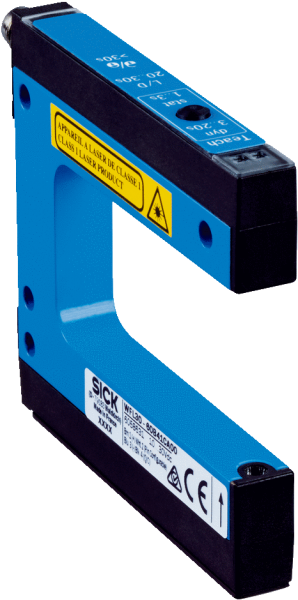

- Характеристики
Размеры (Ш x В x Г) | 10 mm x 68,5 mm x 74 mm |
Принцип действия | Принцип оптического обнаружения |
Форма корпуса (выход света) | Вилочная форма |
Ширина щели | 30 mm |
Глубина щели | 59 mm |
Минимальный размер детектируемого объекта (MDO) | 0,05 mm |
Источник света | Лазер, Видимый красный свет |
Длина волны | 670 nm |
Класс лазера | I |
Настройка | Кнопка настройки (Настройка, чувствительность, «СВЕТЛО/ТЕМНО») Кабель (динамическое обучение) |
Метод настройки | 1-точечная настройка 2-точечная настройка Динамическое обучение |
Функция выходного сигнала | «СВЕТЛО/ТЕМНО» устанавливается клавишей |
- Интерфейс связи
Интерфейс связи | IO-Link V1.1 |
Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
Время цикла | 2,3 ms |
Длина технологических данных | 16 Bit |
Структура технологических данных А | Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 15 = пустой |
Структура технологических данных В | Бит 0 = дискретный сигнал QL1 Бит 1 = сигнал тревоги качества процесса Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 15 = пустой |
Структура технологических данных С | Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 5 = пустой Бит 6 ... 15 = измеряемое значение |
Структура технологических данных D | Бит 0 = дискретный сигнал QL1 Бит 1 = сигнал тревоги качества процесса Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 5 = пустой Бит 6 ... 15 = измеряемое значение |
- Механика/электроника
Напряжение питания | 10 V DC ... 30 V DC 1) |
Остаточная пульсация | < 10 % 2) |
Потребление тока | 40 mA 3) |
Частота переключения | 11 kHz 4) |
Оценка | 60 µs 5) |
Стабильность времени отклика | ± 20 µs |
Неустойчивость | 22 µs |
Переключающий выход | PUSH/PULL |
Дискретный выход (напряжение) | Push/Pull: High = UV - < 2 В / Low: ≤ 2 В |
Тип переключения | СВЕТЛО/ТЕМНО |
Выходной ток Iмакс. | 100 mA |
Вход, настройка (ET) | Teach: U > 5 V ... < UV Run: U < 4 V |
Время инициализации | 40 ms |
Тип подключения | Разъем M8, 4-конт. |
Нечувствительность ко внешним источникам света | Солнечный свет: ≤ 10.000 lx |
Класс защиты | III 6) |
Схемы защиты | Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех |
Тип защиты | IP65 |
Вес | Ок. 36 g ... 160 g 7) |
Материал корпуса | Алюминий |
- Данные окружающей среды
Диапазон температур при работе | –20 °C ... +50 °C 1) |
Диапазон температур при хранении | –30 °C ... +80 °C |
Устойчивость к сотрясениям | Согласно EN 60068-2-27 |
- Классификации
ECl@ss 5.0 | 27270909 |
ECl@ss 5.1.4 | 27270909 |
ECl@ss 6.0 | 27270909 |
ECl@ss 6.2 | 27270909 |
ECl@ss 7.0 | 27270909 |
ECl@ss 8.0 | 27270909 |
ECl@ss 8.1 | 27270909 |
ECl@ss 9.0 | 27270909 |
ETIM 5.0 | EC002720 |
ETIM 6.0 | EC002720 |
UNSPSC 16.0901 | 39121528 |
Показать всё Скрыть всё Технические чертежи

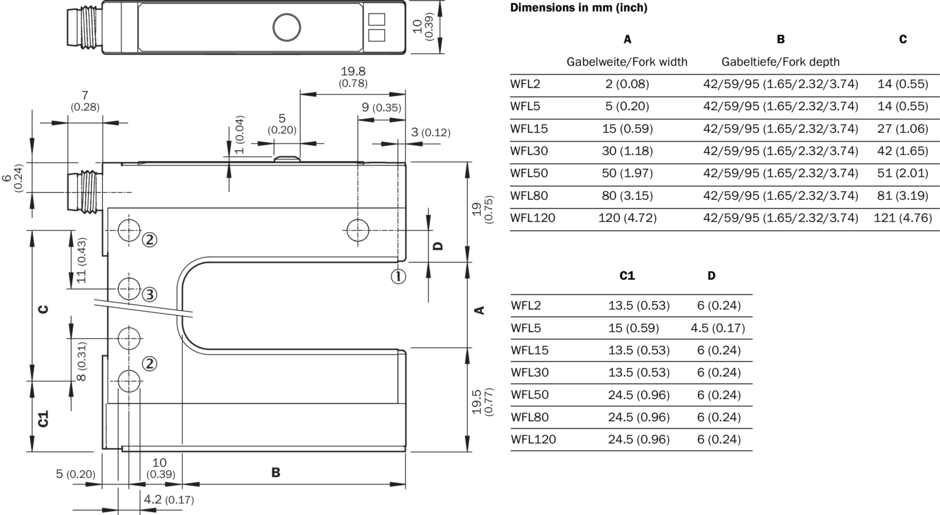

Габаритный чертеж Кнопка обучения WFL

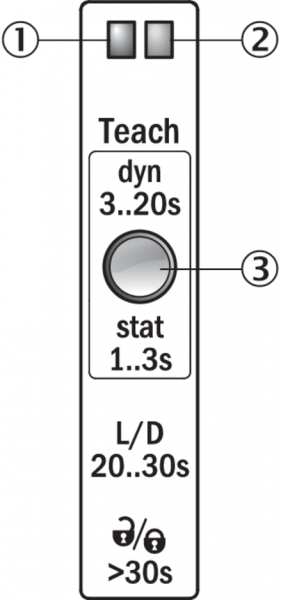

Варианты настройки Настройка: обучение с помощью кнопки обучения (WFxx-B41Cxx)

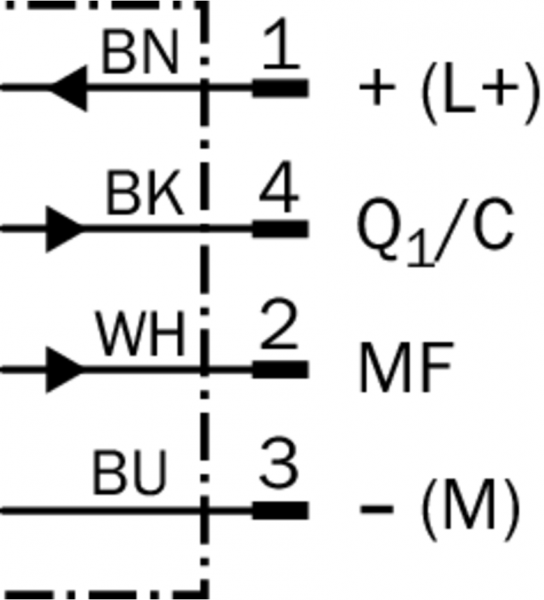

Схема соединений cd-273
