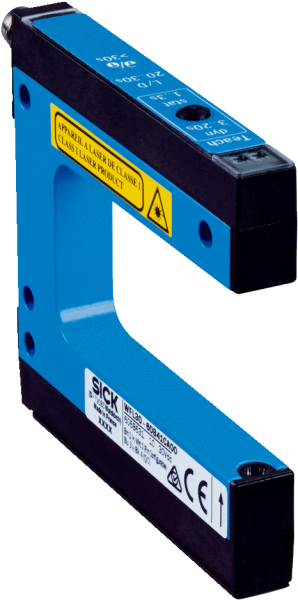

WFL30-95B41CA00

Код: 6058638
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Характеристики
    Размеры (Ш x В x Г)10 mm x 68,5 mm x 110 mm
    Принцип действияПринцип оптического обнаружения
    Форма корпуса (выход света)Вилочная форма
    Ширина щели30 mm
    Глубина щели95 mm
    Минимальный размер детектируемого объекта (MDO)0,05 mm
    Источник светаЛазер, Видимый красный свет
    Длина волны670 nm
    Класс лазераI
    Настройка

    Кнопка настройки (Настройка, чувствительность, «СВЕТЛО/ТЕМНО»)

    Кабель (динамическое обучение)

    Метод настройки

    1-точечная настройка

    2-точечная настройка

    Динамическое обучение

    Функция выходного сигнала«СВЕТЛО/ТЕМНО» устанавливается клавишей
  • Интерфейс связи
    Интерфейс связиIO-Link V1.1
    Коммуникационный интерфейс, детальное описаниеCOM2 (38,4 kBaud)
    Время цикла2,3 ms
    Длина технологических данных16 Bit
    Структура технологических данных А

    Бит 0 = дискретный сигнал QL1

    Бит 1 = дискретный сигнал QL2

    Бит 2 = не используется

    Бит 3 = проводится Teach

    Бит 4 ... 15 = пустой

    Структура технологических данных В

    Бит 0 = дискретный сигнал QL1

    Бит 1 = сигнал тревоги качества процесса

    Бит 2 = не используется

    Бит 3 = проводится Teach

    Бит 4 ... 15 = пустой

    Структура технологических данных С

    Бит 0 = дискретный сигнал QL1

    Бит 1 = дискретный сигнал QL2

    Бит 2 = не используется

    Бит 3 = проводится Teach

    Бит 4 ... 5 = пустой

    Бит 6 ... 15 = измеряемое значение

    Структура технологических данных D

    Бит 0 = дискретный сигнал QL1

    Бит 1 = сигнал тревоги качества процесса

    Бит 2 = не используется

    Бит 3 = проводится Teach

    Бит 4 ... 5 = пустой

    Бит 6 ... 15 = измеряемое значение

  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 10 % 2)
    Потребление тока40 mA 3)
    Частота переключения11 kHz 4)
    Оценка60 µs 5)
    Стабильность времени отклика± 20 µs
    Неустойчивость22 µs
    Переключающий выходPUSH/PULL
    Дискретный выход (напряжение)Push/Pull: High = UV - < 2 В / Low: ≤ 2 В
    Тип переключенияСВЕТЛО/ТЕМНО
    Выходной ток Iмакс.100 mA
    Вход, настройка (ET)

    Teach: U > 5 V ... < UV

    Run: U < 4 V

    Время инициализации40 ms
    Тип подключенияРазъем M8, 4-конт.
    Нечувствительность ко внешним источникам светаСолнечный свет: ≤ 10.000 lx
    Класс защитыIII 6)
    Схемы защиты

    Uв-подключения с защитой от переполюсовки

    Выход Q с защитой от короткого замыкания

    Подавление импульсных помех

    Тип защитыIP65
    ВесОк. 36 g ... 160 g 7)
    Материал корпусаАлюминий
    • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) При соотношении светло/темно 1:1.
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) Расчетное напряжение постоянного тока 50 В.
    • 7) В зависимости от ширины щели.
  • Данные окружающей среды
    Диапазон температур при работе–20 °C ... +50 °C 1)
    Диапазон температур при хранении–30 °C ... +80 °C
    Устойчивость к сотрясениямСогласно EN 60068-2-27
    • 1) Запрещается деформировать кабель ниже 0 °C.
  • Классификации
    ECl@ss 5.027270909
    ECl@ss 5.1.427270909
    ECl@ss 6.027270909
    ECl@ss 6.227270909
    ECl@ss 7.027270909
    ECl@ss 8.027270909
    ECl@ss 8.127270909
    ECl@ss 9.027270909
    ETIM 5.0EC002720
    ETIM 6.0EC002720
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

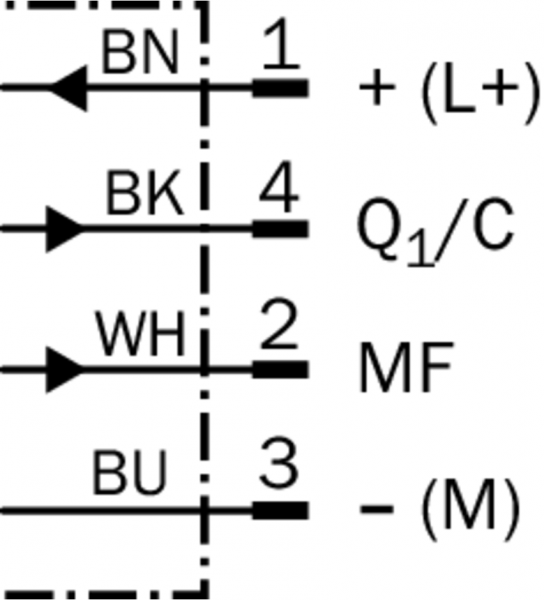

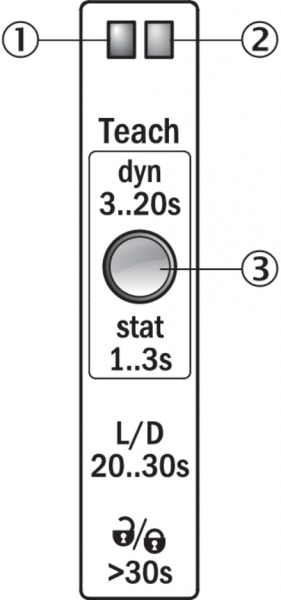

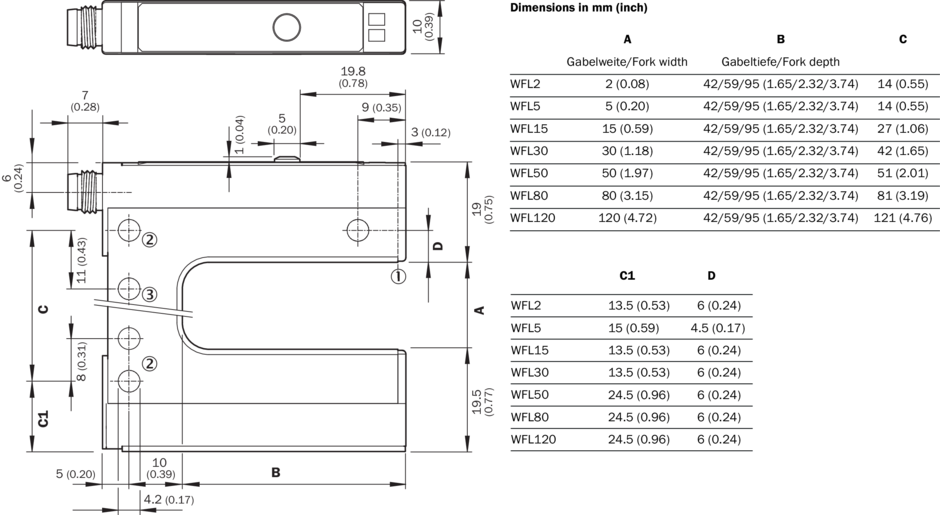

Габаритный чертеж Кнопка обучения WFL Варианты настройки Настройка: обучение с помощью кнопки обучения (WFxx-B41Cxx) Схема соединений cd-273 Вид: Галерея Список Показать всё Скрыть всё
