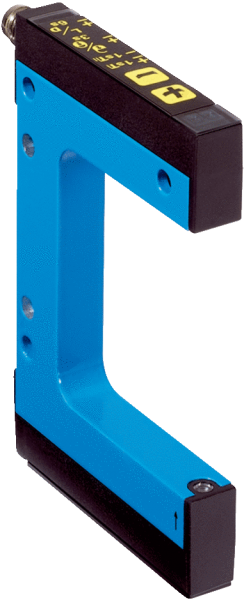

  Размеры (Ш x В x Г)	10 mm x 88,5 mm x 47 mm
  Принцип действия	Принцип оптического обнаружения
  Форма корпуса (выход света)	Вилочная форма
  Ширина щели	50 mm
  Глубина щели	42 mm
  Минимальный размер детектируемого объекта (MDO)	0,05 mm
  Источник света	Лазер, Видимый красный свет
  Длина волны	670 nm
  Класс лазера	I
  Настройка	Кнопка «Плюс» / «Минус» (Настройка, чувствительность, «СВЕТЛО/ТЕМНО»)
  Метод настройки	2-точечная настройка
  Функция выходного сигнала	«СВЕТЛО/ТЕМНО» устанавливается клавишей

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 10 % 2)
  Потребление тока	40 mA 3)
  Частота переключения	10 kHz 4)
  Оценка	100 µs
  Стабильность времени отклика	± 20 µs
  Неустойчивость	40 µs
  Переключающий выход	PNP/NPN
  Дискретный выход (напряжение)	PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В NPN: HIGH = прибл. UВ/LOW ≤ 2 В
  Тип переключения	СВЕТЛО/ТЕМНО
  Выходной ток Iмакс.	100 mA
  Время инициализации	100 ms
  Тип подключения	Разъем M8, 4-конт.
  Нечувствительность ко внешним источникам света	Солнечный свет: ≤ 10.000 lx
  Класс защиты	III 5)
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP65
  Вес	Ок. 36 g ... 160 g 6)
  Материал корпуса	Алюминий

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Расчетное напряжение постоянного тока 50 В.
  • 6) В зависимости от ширины щели.

• Данные окружающей среды

  Диапазон температур при работе	–20 °C ... +50 °C 1)
  Диапазон температур при хранении	–30 °C ... +80 °C
  Устойчивость к сотрясениям	Согласно EN 60068-2-27

  • 1) Запрещается деформировать кабель ниже 0 °C.

• Классификации

  ECl@ss 5.0	27270909
  ECl@ss 5.1.4	27270909
  ECl@ss 6.0	27270909
  ECl@ss 6.2	27270909
  ECl@ss 7.0	27270909
  ECl@ss 8.0	27270909
  ECl@ss 8.1	27270909
  ECl@ss 9.0	27270909
  ETIM 5.0	EC002720
  ETIM 6.0	EC002720
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

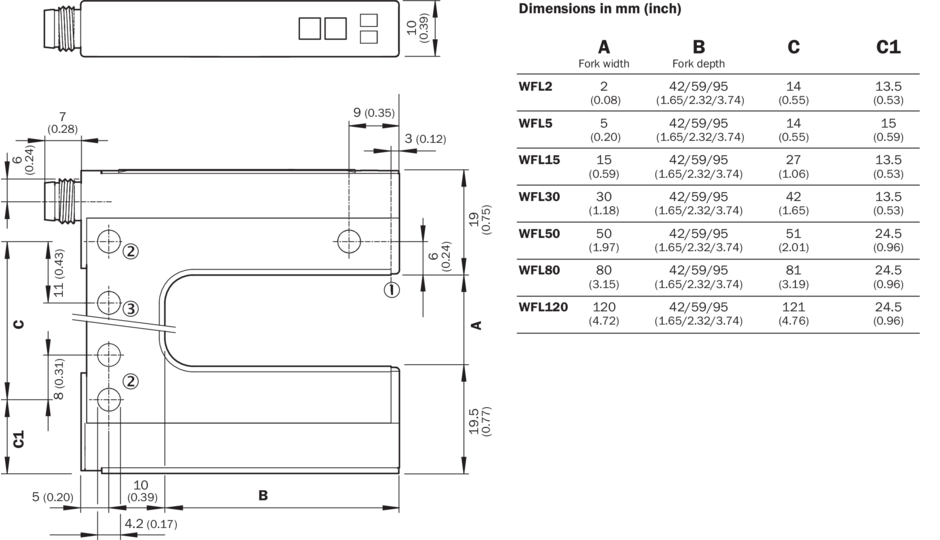

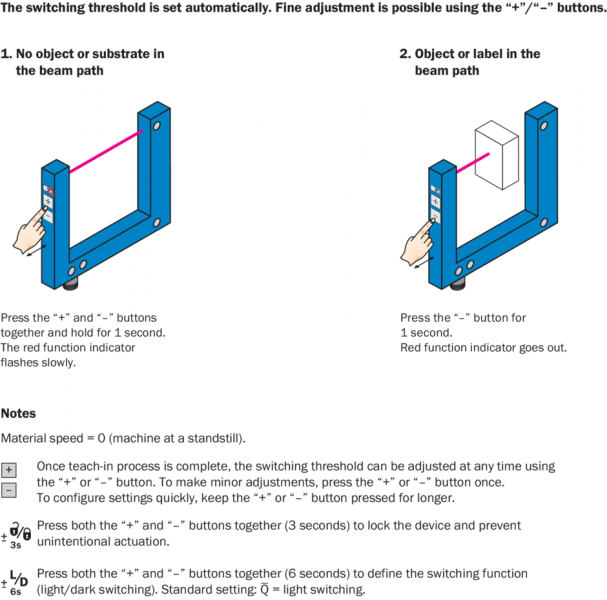

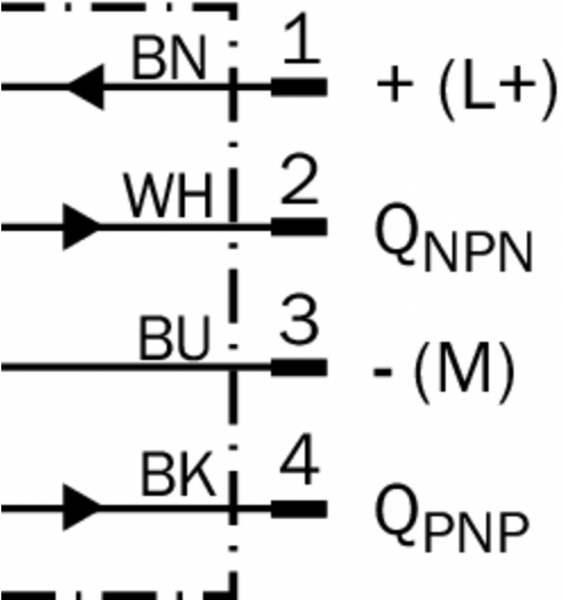

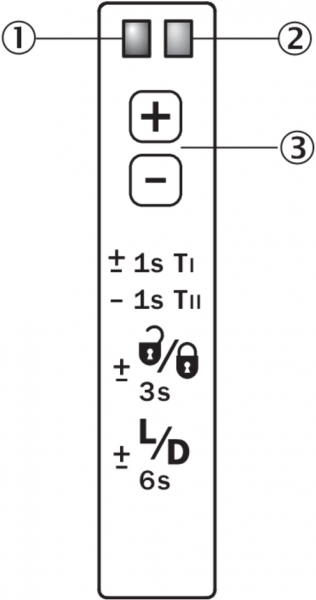

Габаритный чертеж WFL - Кнопки «плюс» и «минус» Схема соединений cd-086 Концепция управления Обучение Варианты настройки Настройка: обучение с помощью кнопок «плюс/минус» (WFxx-B416) Вид: Галерея Список Показать всё Скрыть всё
