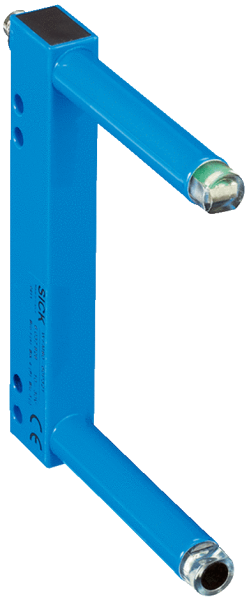

• Характеристики

  Размеры (Ш x В x Г)	10 mm x 200 mm x 141,8 mm
  Принцип действия	Принцип оптического обнаружения
  Форма корпуса (выход света)	Вилочная форма
  Ширина щели	180 mm
  Глубина щели	124 mm
  Минимальный размер детектируемого объекта (MDO)	1 mm
  Источник света	Светодиод, Видимый красный свет
  Настройка	Отсутствует
  Функция выходного сигнала	СВЕТЛО

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 10 % 2)
  Потребление тока	< 20 mA 3)
  Частота переключения	4 kHz 4)
  Оценка	125 µs 5)
  Стабильность времени отклика	± 15 µs
  Переключающий выход	PNP
  Дискретный выход (напряжение)	PNP: HIGH = UV– ≤ 1,5/LOW = 0 В NPN: HIGH = ок. UV/LOW ≤ 1,5 В
  Тип переключения	СВЕТЛО
  Выходной ток Iмакс.	100 mA
  Время инициализации	140 ms
  Тип подключения	Разъем M8, 3-конт.
  Нечувствительность ко внешним источникам света	Солнечный свет: ≤ 10.000 lx
  Класс защиты	III 6)
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP67
  Вес	Ок. 80 g ... 190 g 7)
  Материал корпуса	Алюминий

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Расчетное напряжение постоянного тока 50 В.
  • 7) В зависимости от ширины щели.

• Данные окружающей среды

  Диапазон температур при работе	–10 °C ... +60 °C 1)
  Диапазон температур при хранении	–40 °C ... +80 °C
  Устойчивость к сотрясениям	Согласно EN 60068-2-27
  № файла UL	NRKH.E191603 & NRKH7.E191603

  • 1) Запрещается деформировать кабель ниже 0 °C.

• Классификации

  ECl@ss 5.0	27270909
  ECl@ss 5.1.4	27270909
  ECl@ss 6.0	27270909
  ECl@ss 6.2	27270909
  ECl@ss 7.0	27270909
  ECl@ss 8.0	27270909
  ECl@ss 8.1	27270909
  ECl@ss 9.0	27270909
  ETIM 5.0	EC002720
  ETIM 6.0	EC002720
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

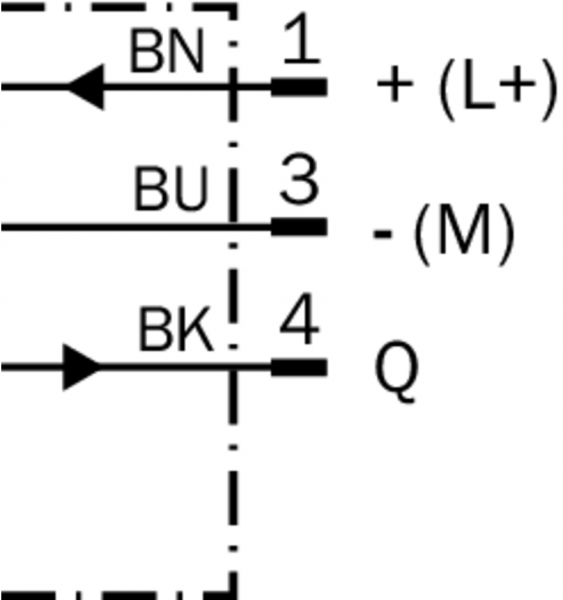

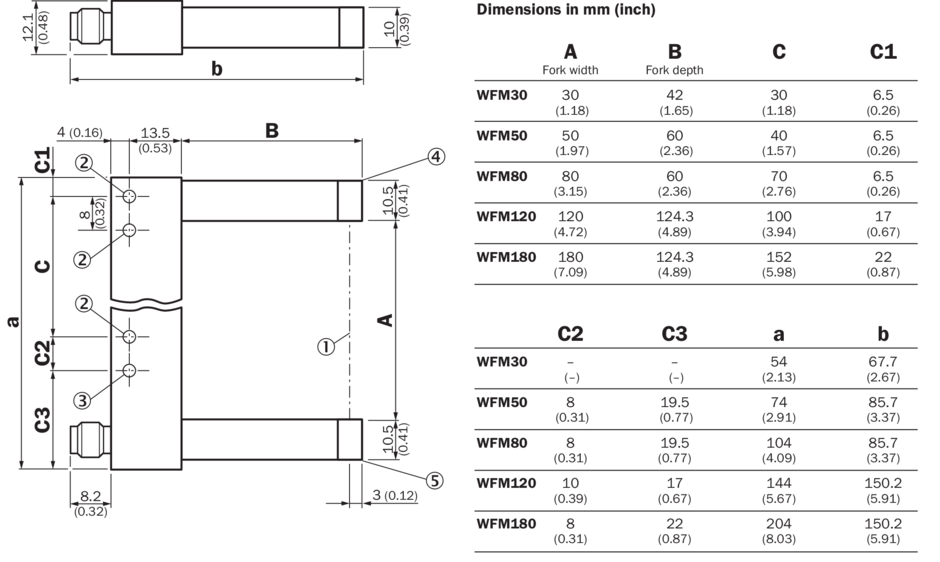

Габаритный чертеж Схема соединений cd-045 Вид: Галерея Список Показать всё Скрыть всё
