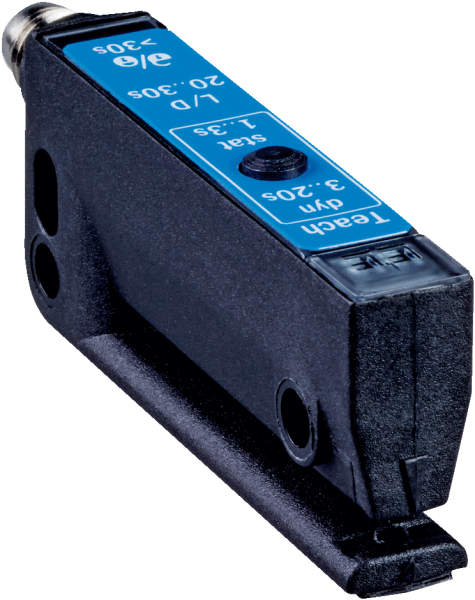

• Характеристики

  Размеры (Ш x В x Г)	10 mm x 25 mm x 64,3 mm
  Принцип действия	Принцип оптического обнаружения
  Форма корпуса (выход света)	Вилочная форма
  Ширина щели	3 mm
  Глубина щели	42 mm
  Минимальный размер детектируемого объекта (MDO)	Зазор между этикетками / Размер этикетки: 2 mm 1)
  Обнаружение этикеток	✔
  Источник света	Светодиод, Инфракрасный свет
  Настройка	Кнопка настройки (Настройка, чувствительность, «СВЕТЛО/ТЕМНО») Кабель (динамическое обучение)
  Метод настройки	1-точечная настройка 2-точечная настройка Динамическое обучение
  Функция выходного сигнала	«СВЕТЛО/ТЕМНО» устанавливается клавишей

  • 1) Зависит от толщины этикетки.

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	2,3 ms
  Длина технологических данных	16 Bit
  Структура технологических данных А	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 15 = пустой
  Структура технологических данных В	Бит 0 = дискретный сигнал QL1 Бит 1 = сигнал тревоги качества процесса Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 15 = пустой
  Структура технологических данных С	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 5 = пустой Бит 6 ... 15 = измеряемое значение
  Структура технологических данных D	Бит 0 = дискретный сигнал QL1 Бит 1 = сигнал тревоги качества процесса Бит 2 = не используется Бит 3 = проводится Teach Бит 4 ... 5 = пустой Бит 6 ... 15 = измеряемое значение
  Структура технологических данных E	Бит 0 = дискретный сигнал QL1 (AFC Q1 выход) Бит 1 = дискретный сигнал QL2 (AFC Q2 выход) Бит 2 ... 15 = измеряемое значение времени

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 10 % 2)
  Потребление тока	20 mA 3)
  Частота переключения	15 kHz 4)
  Оценка	46 µs 5)
  Стабильность времени отклика	± 20 µs
  Неустойчивость	17 µs
  Переключающий выход	PUSH/PULL
  Дискретный выход (напряжение)	Push/Pull: High = UV - < 2 В / Low: ≤ 2 В
  Тип переключения	СВЕТЛО/ТЕМНО
  Выходной ток Iмакс.	100 mA
  Вход, настройка (ET)	Teach: U > 5 V ... < UV Run: U < 4 V
  Время инициализации	40 ms
  Тип подключения	Разъем M8, 4-конт.
  Нечувствительность ко внешним источникам света	≤ 10.000 lx
  Класс защиты	III
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP65
  Вес	Ок. 36 g
  Материал корпуса	PA (армированный стекловолокном)

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении «светло/темно» 1:1, типично, во время настройки 6 кГц.
  • 5) Продолжительность сигнала при омической нагрузке.

• Данные окружающей среды

  Диапазон температур при работе	–20 °C ... +60 °C 1)
  Диапазон температур при хранении	–30 °C ... +80 °C
  Устойчивость к сотрясениям	Согласно EN 60068-2-27
  № файла UL	NRKH.E191603

  • 1) Запрещается деформировать кабель ниже 0 °C.

• Классификации

  ECl@ss 5.0	27270909
  ECl@ss 5.1.4	27270909
  ECl@ss 6.0	27270909
  ECl@ss 6.2	27270909
  ECl@ss 7.0	27270909
  ECl@ss 8.0	27270909
  ECl@ss 8.1	27270909
  ECl@ss 9.0	27270909
  ETIM 5.0	EC002720
  ETIM 6.0	EC002720
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

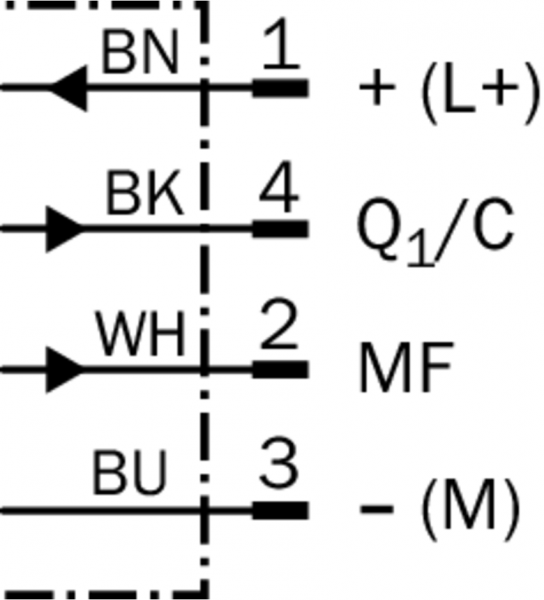

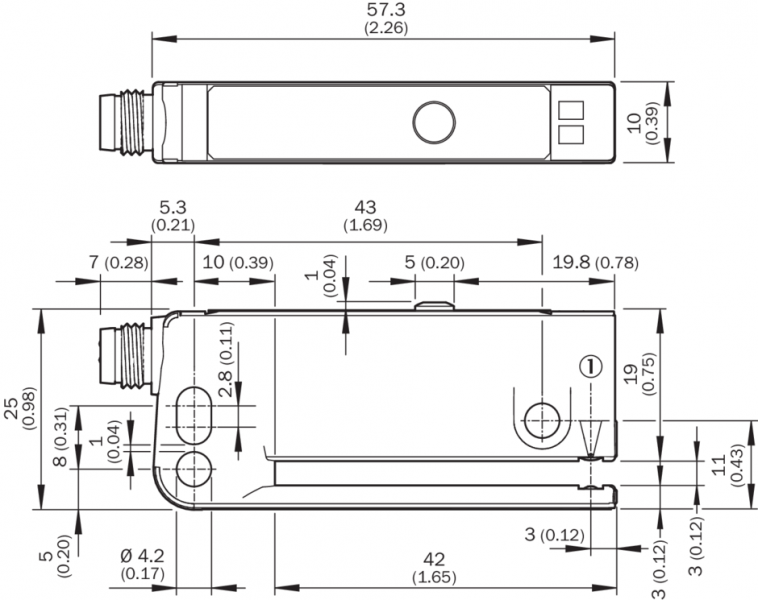

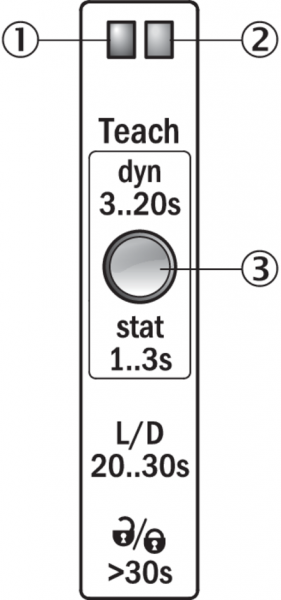

Габаритный чертеж Варианты настройки Настройка: обучение с помощью кнопки обучения (WFxx-B41Cxx) Схема соединений cd-273 Вид: Галерея Список Показать всё Скрыть всё
