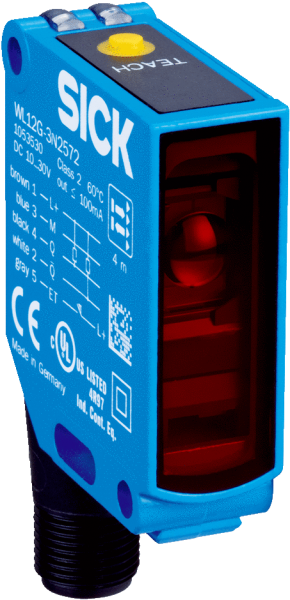

WL12G-3F3072S06

Характеристики

Принцип датчика/ обнаружения	Датчик с отражением от рефлектора, Автоколлимация
Размеры (Ш x В x Г)	15,5 mm x 48,5 mm x 42 mm
Форма корпуса (выход света)	Прямоугольный
Дистанция работы, макс.	0 m ... 4 m 1)
Вид излучения	Видимый красный свет
Источник света	Светодиод PinPoint 2)
Размеры светового пятна (расстояние)	Ø 25 mm (1,5 m)
Длина волны	660 nm
Настройка	Кнопка настройки 3)
AutoAdapt	✔
Специальные случаи применения	Обнаружение прозрачных объектов
Особые свойства	Режим II не используется

Механика/электроника

Напряжение питания	10 V DC ... 30 V DC 1)
Остаточная пульсация	≤ 5 Vss 2)
Потребление тока	≤ 40 mA 3)
Переключающий выход	PNP
Тип переключения	ТЕМНО
Выходной ток Iмакс.	100 mA
Оценка	≤ 333 µs 4)
Частота переключения	1.500 Hz 5)
Тип подключения	Кабель с разъемом MOLEX MINI-FIT, 3-конт., 250 mm
Материал кабеля	PVC
Схемы защиты	A 6) B 7) C 8) D 9)
Класс защиты	III
Вес	120 g
Поляризационный фильтр	✔
Специальный продукт	✔
Материал корпуса	Металл, Цинк, литье под давлением
Материал, оптика	Пластик, PMMA
Тип защиты	IP66 IP67
Специальное исполнение	Обнаружение прозрачных объектов
Режим работы	Режим III, демпфирование 10 %
Диапазон температур при работе	≤ +60 °C
Диапазон температур при хранении	–40 °C ... +75 °C
№ файла UL	NRKH.E181493 & NRKH7.E181493

1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
2) Не допускается превышение или занижение допуска Uv.
3) Без нагрузки.
4) Продолжительность сигнала при омической нагрузке.
5) При соотношении светло/темно 1:1.
6) А = подключения UV с защитой от переполюсовки.
7) B = входы и выходы с защитой от инверсии полярности.
8) C = подавление импульсных помех.
9) D = выходы с защитой от короткого замыкания.

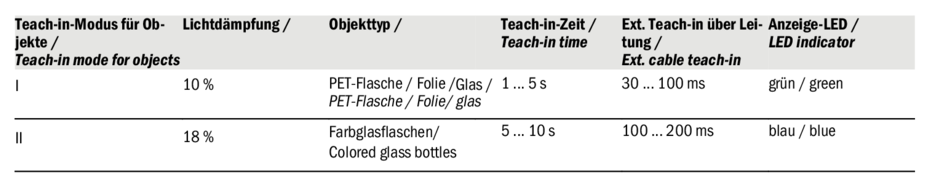

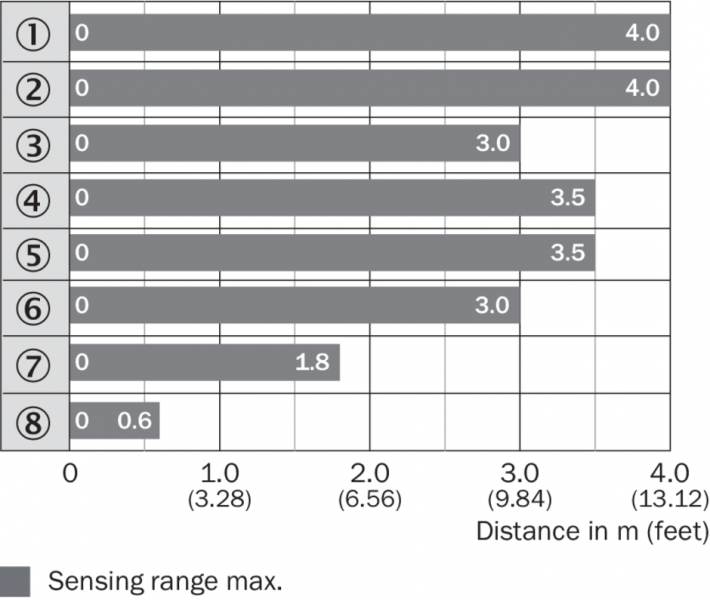

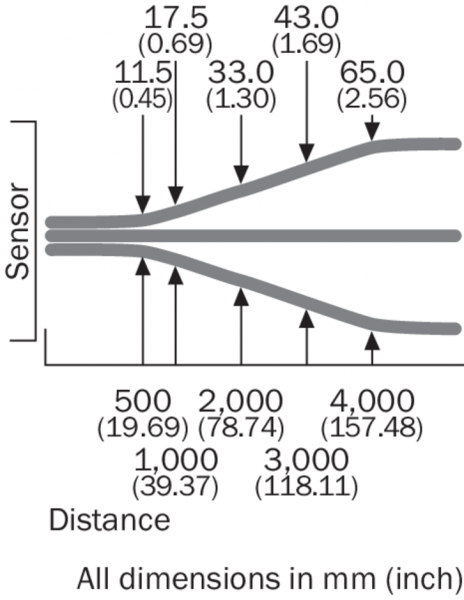

Опции настройки WL11-2, Teach-in Функции Размер светового пятна Диаграмма расстояний срабатывания WL12G-3 Вид: Галерея Список Показать всё Скрыть всё
