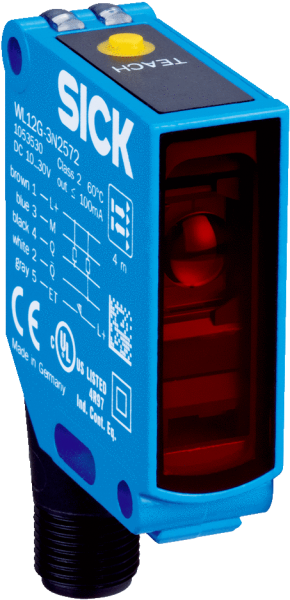

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от рефлектора, Автоколлимация
  Размеры (Ш x В x Г)	15,5 mm x 48,5 mm x 42 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	0 m ... 4 m 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 25 mm (1,5 m)
  Длина волны	660 nm
  Настройка	Кнопка настройки
  AutoAdapt	✔
  Специальные случаи применения	Обнаружение прозрачных объектов

  • 1) Отражатель PL80A.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	≤ 40 mA 3)
  Переключающий выход	PNP
  Тип переключения	СВЕТЛО/ТЕМНО
  Сигнальное напряжение PNP HIGH/LOW	Ок. UV — 2,5 В/0 В
  Выходной ток Iмакс.	100 mA
  Оценка	≤ 333 µs 4)
  Частота переключения	1.500 Hz 5)
  Тип подключения	Разъем M12, 5-конт.
  Схемы защиты	A 6) B 7) C 8) D 9)
  Класс защиты	III
  Вес	120 g
  Поляризационный фильтр	✔
  Специальный продукт	✔
  Материал корпуса	Металл, Цинк, литье под давлением
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP66 IP67
  Специальное исполнение	Обнаружение прозрачных объектов
  Режим работы	Режим I, демпфирование 6 %, Режим II, демпфирование 12 %
  Выход достоверности, стабильное обнаружение	Ок. 0 В
  Выход достоверности, нестабильное обнаружение	VS — 2,5 В
  Диапазон температур при работе	–40 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E181493 & NRKH7.E181493

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) При соотношении светло/темно 1:1.
  • 6) А = подключения UV с защитой от переполюсовки.
  • 7) B = входы и выходы с защитой от инверсии полярности.
  • 8) C = подавление импульсных помех.
  • 9) D = выходы с защитой от короткого замыкания.

• Классификации

  ECl@ss 5.0	27270902
  ECl@ss 5.1.4	27270902
  ECl@ss 6.0	27270902
  ECl@ss 6.2	27270902
  ECl@ss 7.0	27270902
  ECl@ss 8.0	27270902
  ECl@ss 8.1	27270902
  ECl@ss 9.0	27270902
  ETIM 5.0	EC002717
  ETIM 6.0	EC002717
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

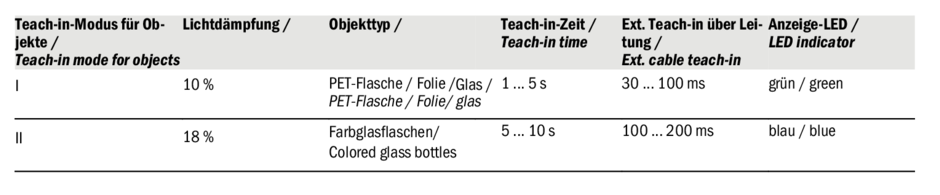

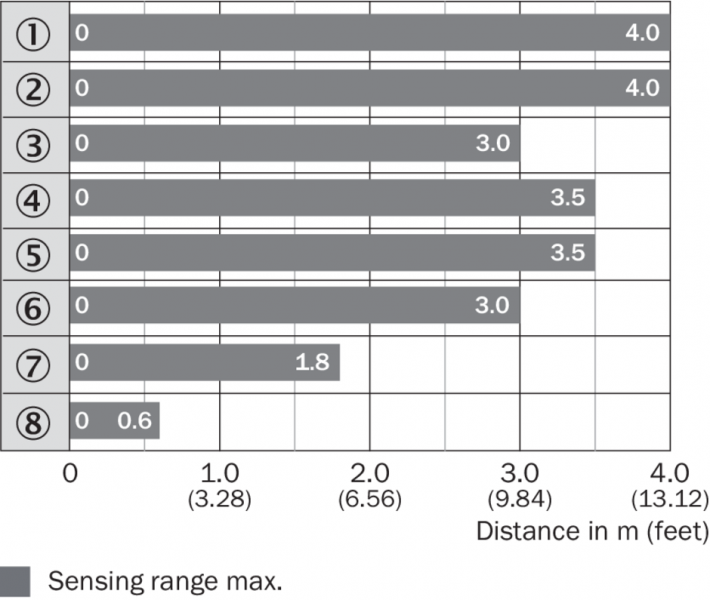

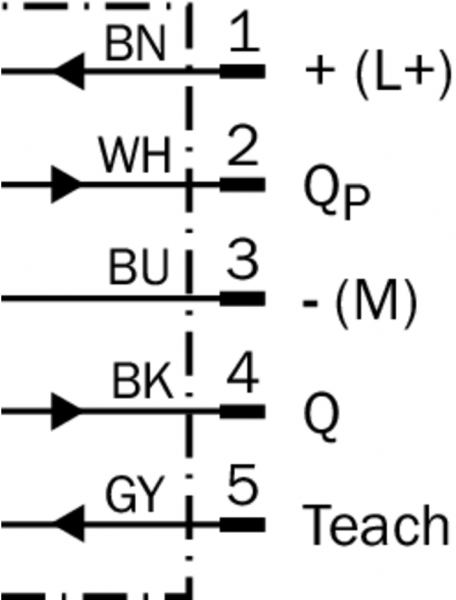

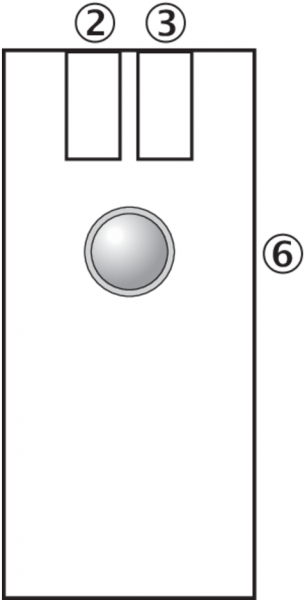

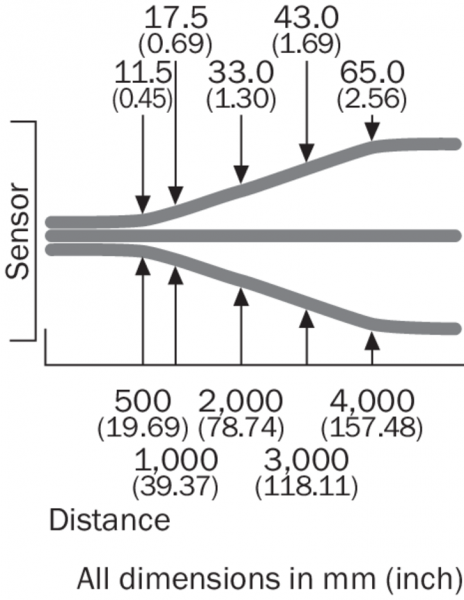

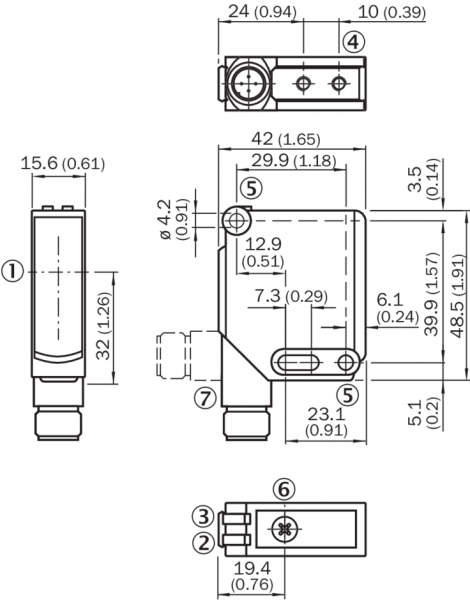

Опции настройки WL11-2, Teach-in схема соединений Функции Габаритный чертеж WL12-3, WSE12-3 Размер светового пятна Диаграмма расстояний срабатывания WL12G-3 Вид: Галерея Список Показать всё Скрыть всё
