Семейство Reflex Array

ETI    SIEMENS    ABB    WIKA    IFM    ELKO EP    HYUNDAI    VEGA    KSR KUEBLER    Johnson Controls    Siemens IA/DT (CA01)    Bosch Rexroth    Alfa Laval    SICK    Others

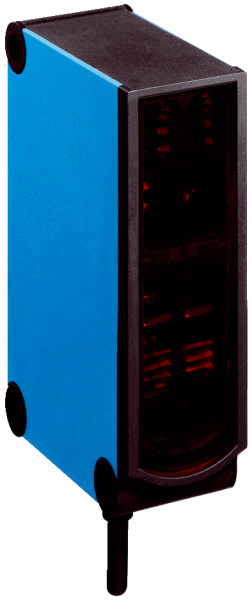

WL27-3P3402S19

Код: 1056382
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияReflex Array
    Размеры (Ш x В x Г)24,6 mm x 80 mm x 54,2 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.0 m ... 3,5 m 1)
    Расстояние срабатывания

    0 m ... 3,5 m 1)

    0 m ... 2 m 2)

    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 3)
    Расстояние от датчика до отражателя

    0,5 m ... 3,5 m 1)

    0,5 m ... 2 m 2)

    Минимальный размер объекта10 mm, независимое от расположения обнаружение внутри световой полосы
    НастройкаКнопка настройки
    AutoAdapt✔
    Специальные случаи примененияОбнаружение прозрачных объектов, Обнаружение перфорированных объектов, Обнаружение объектов с неровной и блестящей поверхностью, Обнаружение объектов с допусками на положение
    Особые свойстваВысота распознавания 45 мм
    • 1) Отражатель PL80A.
    • 2) Отражатель PL40A.
    • 3) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока≤ 35 mA 3)
    Переключающий выходPNP
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО/ТЕМНО
    Сигнальное напряжение PNP HIGH/LOWОк. UV — 2,5 В/0 В
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 2,5 ms 4)
    Частота переключения200 Hz 5)
    Тип подключенияКабель с разъемом M12, 4-конт., 270 mm 6)
    Материал кабеляPVC
    Схемы защиты

    A 7)

    B 8)

    C 9)

    Класс защитыII 10)
    Вес130 g
    Материал корпусаПластик, ABS
    Материал, оптикаПластик, PMMA
    Тип защитыIP67
    Специальное исполнениеСветовая полоса
    Диапазон температур при работе–30 °C ... +60 °C 11)
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) Запрещается деформировать кабель ниже 0 °C.
    • 7) А = подключения UV с защитой от переполюсовки.
    • 8) B = входы и выходы с защитой от инверсии полярности.
    • 9) C = подавление импульсных помех.
    • 10) Расчетное напряжение: 50 В пост. тока.
    • 11) Избегать конденсации на лицевой панели датчика и на отражателе.
  • Классификации
    ECl@ss 5.027270902
    ECl@ss 5.1.427270902
    ECl@ss 6.027270902
    ECl@ss 6.227270902
    ECl@ss 7.027270902
    ECl@ss 8.027270902
    ECl@ss 8.127270902
    ECl@ss 9.027270902
    ETIM 5.0EC002717
    ETIM 6.0EC002717
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

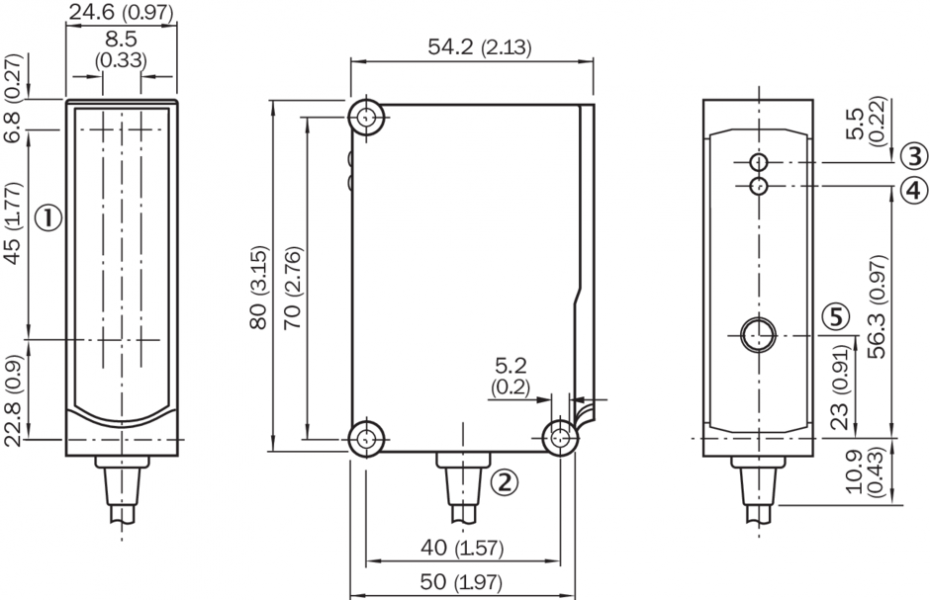

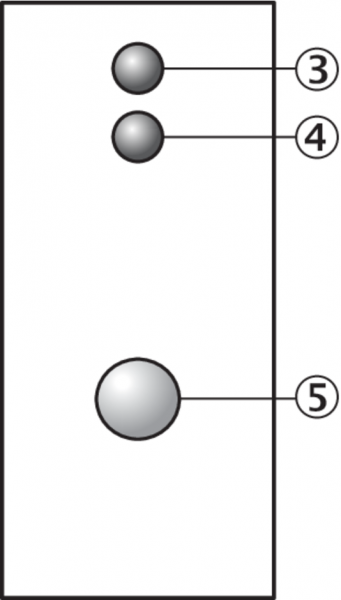

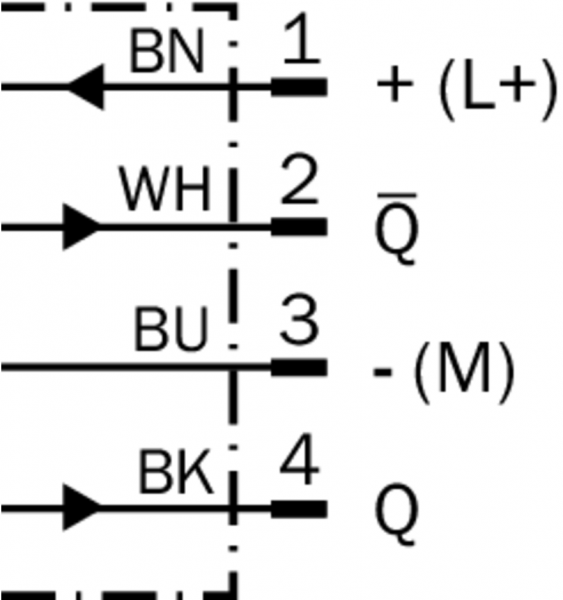

Опции настройки Схема соединений cd-083 Габаритный чертеж WL27-3P3402S19 Вид: Галерея Список Показать всё Скрыть всё
