• Характеристики

  Технология	Отражательная световая завеса
  Минимальный размер детектируемого объекта (MDO)	Параллельные лучи, 6...12,5 мм
  Расстояние между лучами	12,5 mm
  Количество лучей	8
  Высота контроля	87,5 mm
  Разрешение (регулируется)	6...12,5 мм 1)

  • 1) В зависимости от дальности сканирования.

• Производительность

  Максимальная дальность сканирования	1,5 m
  Минимальная дальность сканирования	≥ 100 mm
  Дистанция работы	1,5 m
  Оценка	Параллельные лучи, 0,6 ms 1)

  • 1) С омической нагрузкой.

• Интерфейсы

  Переключающий выход	2 x PNP 1)
  Тип подключения	Разъем M12, 5-конт.

  • 1) Q / Ǭ.

• Механика/электроника

  Длина волны	650 nm
  Напряжение питания UV	Пост. ток 18 V ... 30 V 1)
  Потребляемый ток передатчика	80 mA
  Остаточная пульсация	< 5 Vss
  Выходной ток Iмакс.	≤ 100 mA
  Выходная нагрузка емкостная	100 nF
  Выходная нагрузка индуктивная	1 H
  Время инициализации	0,6 s
  Размеры (Ш x В x Г)	62 mm x 106 mm x 46,6 mm
  Материал корпуса	Пластик
  Индикация	LED
  Тип защиты	IP67
  Схемы защиты	Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех
  Вес	230 g
  Лицевая панель	PMMA
  Выходной режим	Q «ТЕМНО» 2)
  Калибровочный ввод	PNP

  • 1) Типовые значения.
  • 2) Q = активно, если прерван, как минимум, один луч, /Q = активно, если все лучи свободны.

• Данные окружающей среды

  Класс защиты	II
  ЭМС	EN 60947-5-2
  Диапазон температур при работе	–25 °C +55 °C
  Диапазон температур при хранении	–20 °C +70 °C
  Виброустойчивость	5 g, 10 Hz ... 55 Hz (IEC 68-2-6)
  Устойчивость к сотрясениям	10 g / DIN EN 60068-2-29 / 16 ms

• Классификации

  ECl@ss 5.0	27270910
  ECl@ss 5.1.4	27270910
  ECl@ss 6.0	27270910
  ECl@ss 6.2	27270910
  ECl@ss 7.0	27270910
  ECl@ss 8.0	27270910
  ECl@ss 8.1	27270910
  ECl@ss 9.0	27270910
  ETIM 5.0	EC002549
  ETIM 6.0	EC002549
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

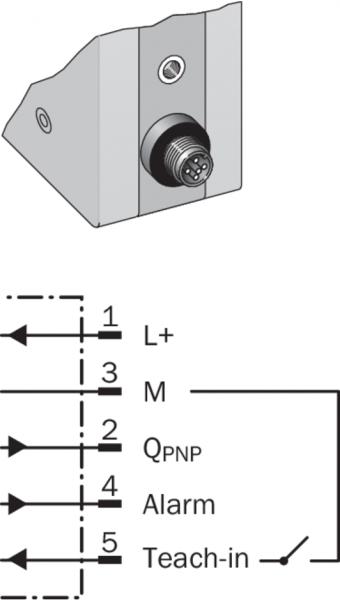

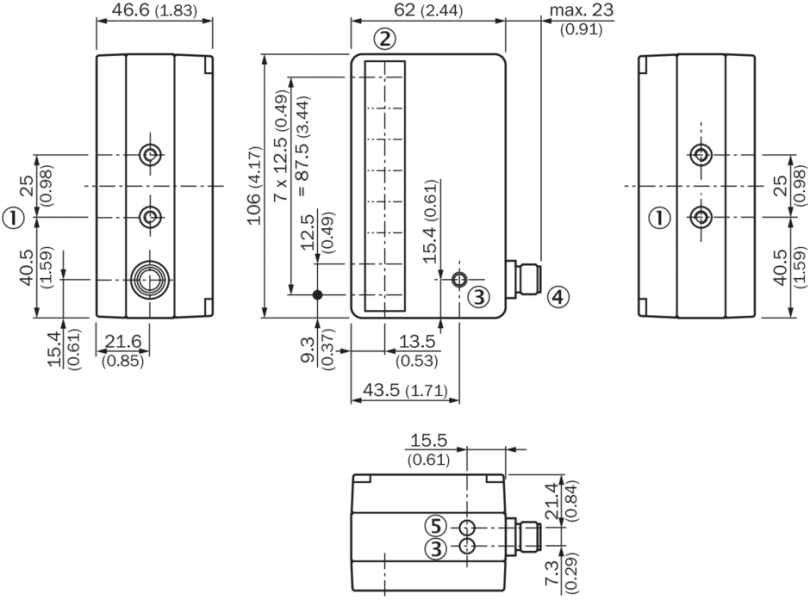

Габаритный чертеж тип и схема подключения Вид: Галерея Список Показать всё Скрыть всё
