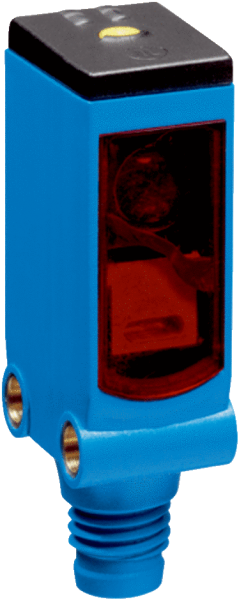

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от рефлектора, Автоколлимация
  Размеры (Ш x В x Г)	12,2 mm x 41,8 mm x 17,3 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	0 m ... 5 m 1)
  Расстояние срабатывания	0 m ... 3 m 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 45 mm (1,5 m)
  Длина волны	650 nm
  Настройка	IO-Link Кнопка настройки
  Конфигурация контакта 2	Внешний вход, вход для обучения, вход передатчик выкл., выход детекции, логический выход, Выход сигнала тревоги для индикации эксплуатационной безопасности
  Диагностика	Эксплуатационная надёжность, качество обучения
  AutoAdapt	✔
  Специальные случаи применения	Обнаружение прозрачных объектов

  • 1) Отражатель PL80A.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 20 mA 3)
  Переключающий выход	PNP
  Тип переключения	СВЕТЛО/ТЕМНО
  Выходной ток Iмакс.	≤ 100 mA
  Оценка Q/на контакте 2	300 µs ... 450 µs 4) 5)
  Частота переключения	1.000 Hz
  Частота переключения Q/на контакте 2	1.000 Hz 6)
  Демпфирование на пути луча	> 8 %
  Тип подключения	Разъем M8, 4-конт.
  Схемы защиты	A 7) B 8) C 9) D 10)
  Класс защиты	III
  Вес	30 g
  Поляризационный фильтр	✔
  IO-Link	✔
  Материал корпуса	Пластик, ABS
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP67 IP66
  Специальное исполнение	Обнаружение прозрачных объектов
  Диапазон температур при работе	–40 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E181493 & NRKH7.E181493
  Стабильность повторяемости Q/на контакте 2:	150 µs 5)

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) Действительно для Qна конт. 2, если настроено через программное обеспечение.
  • 6) При соотношении «светло/темно» 1:1, действительно для Qна конт. 2, если настроено через программное обеспечение.
  • 7) А = подключения UV с защитой от переполюсовки.
  • 8) B = входы и выходы с защитой от инверсии полярности.
  • 9) C = подавление импульсных помех.
  • 10) D = выходы с защитой от короткого замыкания.

• Классификации

  ECl@ss 5.0	27270902
  ECl@ss 5.1.4	27270902
  ECl@ss 6.0	27270902
  ECl@ss 6.2	27270902
  ECl@ss 7.0	27270902
  ECl@ss 8.0	27270902
  ECl@ss 8.1	27270902
  ECl@ss 9.0	27270902
  ETIM 5.0	EC002717
  ETIM 6.0	EC002717
  UNSPSC 16.0901	39121528

• Smart Task

  Обозначение интеллектуальной задачи	Измерение времени + устранение дребезга
  Логическая функция	Прямой ОКНО
  Функция таймера	Деактивирован Задержка включения Задержка выключения Замедление включения и выключения Импульс (One Shot)
  Инвертор	Да
  Точность измерения времени	SIO Direct: --- 1) SIO Logic: –0,7...+0,7 мс ± 0,5 % измеренного значения времени 2) IOL: –0,9...+0,9 мс ± 0,5 % измеренного значения времени 3)
  Точность измерения времени (например, для измеренного значения времени 1 сек.)	SIO Direct: --- SIO Logic: - 5,7 ... + 5,7 ms IOL: - 5,9 ... + 5,9 ms
  Разрешение измеренного значения времени	1 ms
  Минимальное время между двумя событиями процесса	SIO Direct: --- 1) SIO Logic: 450 µs 2) IOL: 500 µs 3)
  Время устранения дребезга, макс.	SIO Direct: --- 1) SIO Logic: 30.000 ms 2) IOL: 30.000 ms 3)
  Дискретный сигнал QL1	Устройство переключения выходного сигнала (в зависимости от установленного предельного значения)
  Дискретный сигнал QL2	Устройство переключения выходного сигнала (в зависимости от установленного предельного значения)
  Измеряемое значение	Измеренного значения времени

  • 1) SIO Direct: работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»).
  • 2) SIO Logic: работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации.
  • 3) IOL: работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации.

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	2,3 ms
  Длина технологических данных	16 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 ... 15 = измеряемое значение

Показать всё Скрыть всё

Технические чертежи

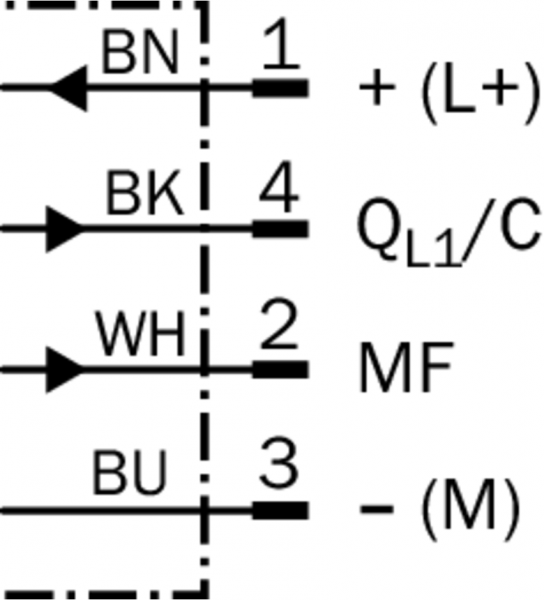

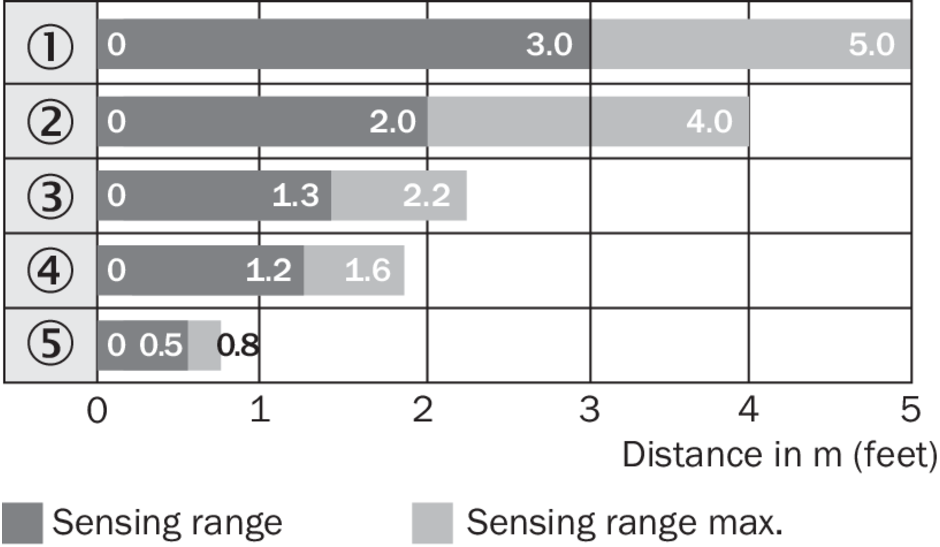

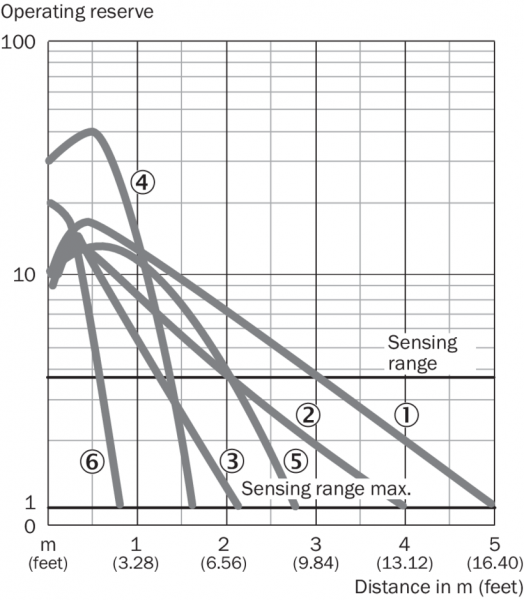

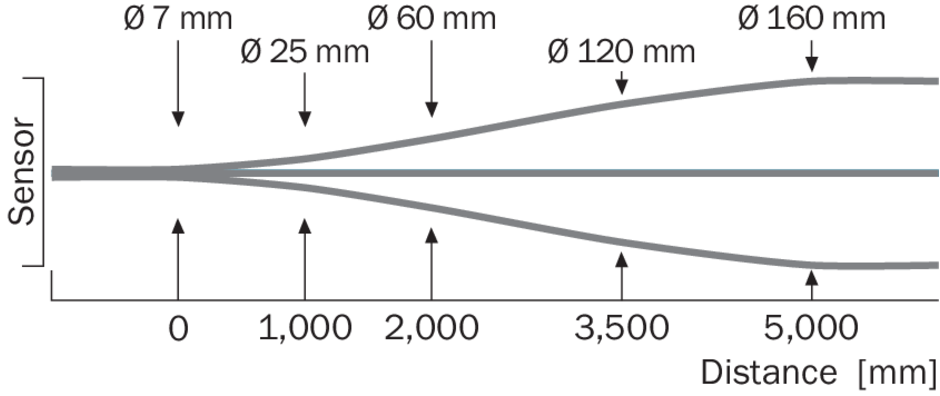

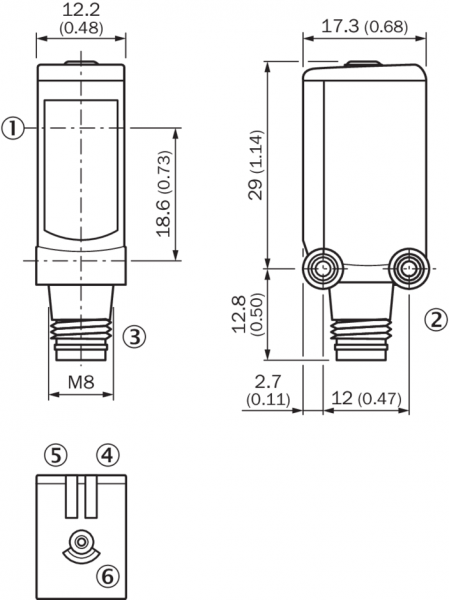

Диаграмма расстояний срабатывания WL4S-3, WLG4S-3, 5 m Схема соединений cd-367 Характеристика WL4S-3, WLG4S-3, 5 m Размер светового пятна Габаритный чертеж WL4S-3, WLG4S-3, кнопка Teach-in Вид: Галерея Список Показать всё Скрыть всё
