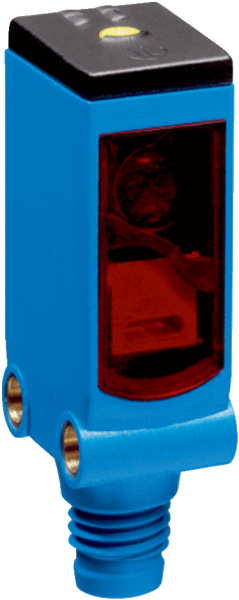

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от рефлектора, Автоколлимация
  Размеры (Ш x В x Г)	12,2 mm x 41,8 mm x 17,3 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	0 m ... 5 m 1)
  Расстояние срабатывания	0 m ... 3 m 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 45 mm (1,5 m)
  Длина волны	650 nm
  Настройка	IO-Link Кнопка настройки
  Конфигурация контакта 2	Внешний вход, вход для обучения, вход передатчик выкл., выход детекции, логический выход, Выход сигнала тревоги для индикации эксплуатационной безопасности
  Диагностика	Эксплуатационная надёжность, качество обучения
  AutoAdapt	✔
  Специальные случаи применения	Обнаружение прозрачных объектов
  Особые свойства	Постоянная корректировка порога срабатывания на основе параметров времени Настройка по умолчанию: прозрачные объекты, порог срабатывания 50 % (настройка 2–5 с) Функциональная совместимость с WLG4SC-3P2232A91

  • 1) Отражатель PL80A.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 20 mA 3)
  Переключающий выход	PNP
  Тип переключения	СВЕТЛО/ТЕМНО
  Выходной ток Iмакс.	≤ 100 mA
  Оценка Q/на контакте 2	300 µs ... 450 µs 4) 5)
  Частота переключения	1.000 Hz 6)
  Частота переключения Q/на контакте 2	1.000 Hz 6)
  Демпфирование на пути луча	> 8 %
  Тип подключения	Кабель с разъемом M8, 4-конт., 100 mm 7)
  Материал кабеля	PVC
  Схемы защиты	A 8) B 9) C 10) D 11)
  Класс защиты	III
  Вес	30 g
  Поляризационный фильтр	✔
  IO-Link	✔
  Материал корпуса	Пластик, ABS
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP67 IP66
  Специальное исполнение	Обнаружение прозрачных объектов
  Диапазон температур при работе	–40 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E181493 & NRKH7.E181493
  Стабильность повторяемости Q/на контакте 2:	150 µs

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) Действительно для Qна конт. 2, если настроено через программное обеспечение.
  • 6) При соотношении «светло/темно» 1:1, действительно для Qна конт. 2, если настроено через программное обеспечение.
  • 7) Запрещается деформировать кабель ниже 0 °C.
  • 8) А = подключения UV с защитой от переполюсовки.
  • 9) B = входы и выходы с защитой от инверсии полярности.
  • 10) C = подавление импульсных помех.
  • 11) D = выходы с защитой от короткого замыкания.

• Классификации

  ECl@ss 5.0	27270902
  ECl@ss 5.1.4	27270902
  ECl@ss 6.0	27270902
  ECl@ss 6.2	27270902
  ECl@ss 7.0	27270902
  ECl@ss 8.0	27270902
  ECl@ss 8.1	27270902
  ECl@ss 9.0	27270902
  ETIM 5.0	EC002717
  ETIM 6.0	EC002717
  UNSPSC 16.0901	39121528

• Smart Task

  Логическая функция	Прямой И ИЛИ ОКНО Гистерезис
  Функция таймера	Деактивирован Задержка включения Задержка выключения Замедление включения и выключения Импульс (One Shot)
  Инвертор	Да
  Время отклика	SIO Direct: 300 µs ... 450 µs 1) SIO Logic: 550 µs ... 650 µs 2) IOL: --- 3)
  Точность метки времени	SIO Direct: --- 1) SIO Logic: --- 2) IOL: –90 ... +90 мкс 3)
  Точность воспроизведения	SIO Direct: 150 µs 1) SIO Logic: 150 µs 2) IOL: --- 3)
  Минимальное время между двумя событиями процесса	SIO Direct: 450 µs 1) SIO Logic: 450 µs 2) IOL: 500 µs 3)
  Количество буферов метки времени	SIO Direct: --- SIO Logic: --- IOL: 8
  Макс. дальность сканирования метки времени	SIO Direct: --- SIO Logic: --- IOL: 260 ms
  Время устранения дребезга, макс.	SIO Direct: --- 1) SIO Logic: 52 ms 2) IOL: 52 ms 3)
  Дискретный сигнал QL1	Переключающий выход
  Дискретный сигнал QL2	Переключающий выход
  Измеряемое значение	Метка времени

  • 1) SIO Direct: работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»).
  • 2) SIO Logic: работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации.
  • 3) IOL: работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации.

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	2,3 ms
  Длина технологических данных	16 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 ... 15 = измеряемое значение

Показать всё Скрыть всё

Технические чертежи

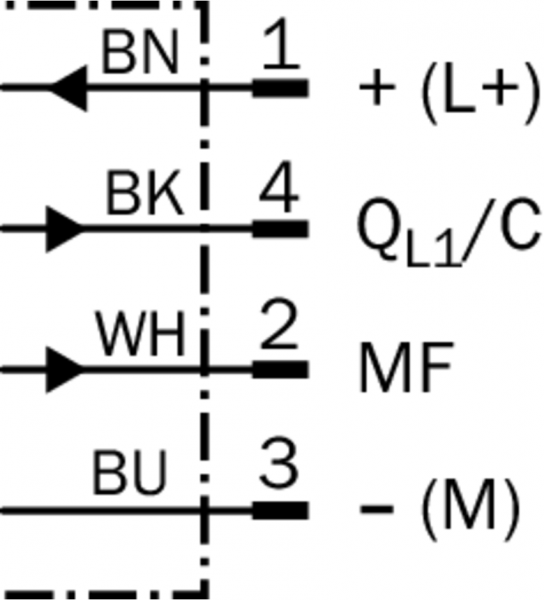

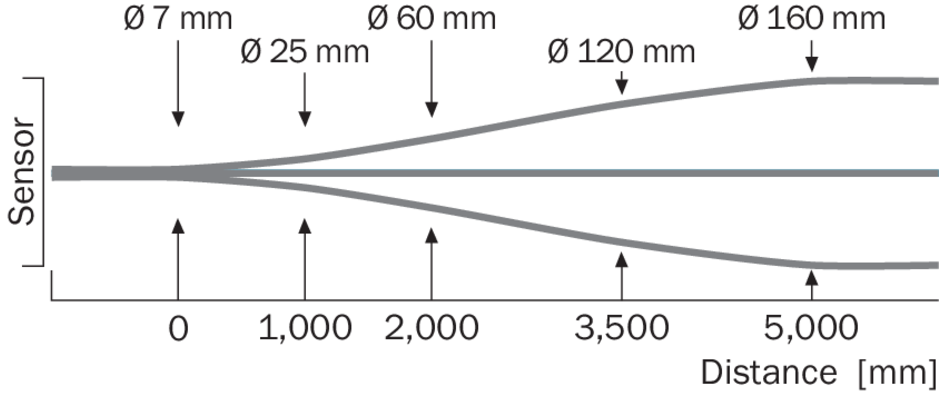

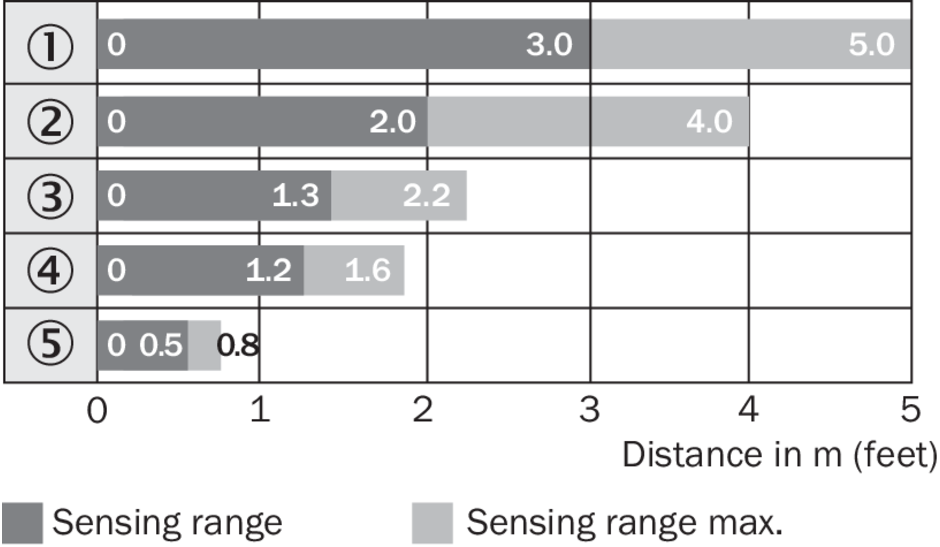

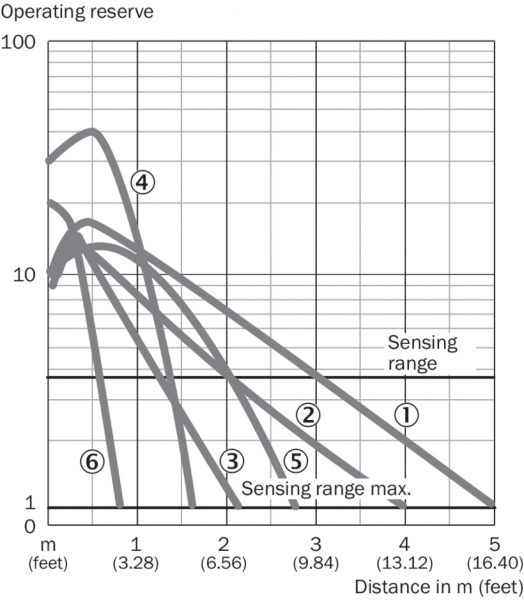

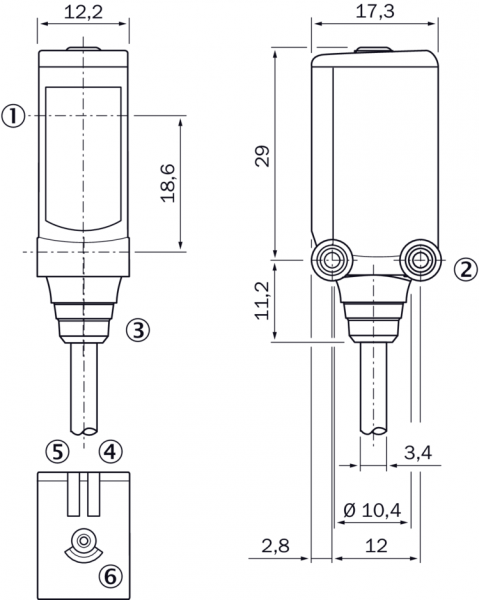

Диаграмма расстояний срабатывания WL4S-3, WLG4S-3, 5 m Габаритный чертеж Схема соединений cd-367 Характеристика WL4S-3, WLG4S-3, 5 m Размер светового пятна Вид: Галерея Список Показать всё Скрыть всё
