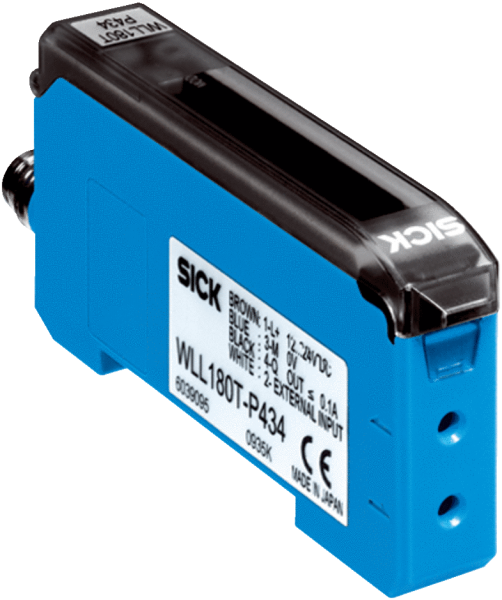

• Характеристики

  Тип устройства	Блок расширения
  Принцип датчика/ обнаружения	Оптоволоконный фотоэлектрический датчик
  Размеры (Ш x В x Г)	10,5 mm x 34,6 mm x 71,9 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	0 m ... 20 m, Система на пересечение луча 1) 2)
  Расстояние срабатывания	0 mm ... 1.400 mm, Система отражения от объекта 3) 4) 0 ... 18 m, Система на пересечение луча 1) 2)
  Фокус	5)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод 6)
  Угол излучения	Ок. 65° 5)
  Длина волны	650 nm
  Настройка	Управление через меню Кнопка настройки Кабель
  Тип времени	Без задержки времени Задержка выключения Задержка включения Замедление включения и выключения Односигнальное
  Время задержки	Программируемый, 0 ms, 9.999 ms
  Индикация	Дисплей
  Дисплей	Светодиодный индикатор состояния/двойной 4-разрядный цифровой дисплей, Заданное значение (зеленый индикатор) и фактическое значение (красный индикатор) отображаются одновременно, индикация параметров

  • 1) Расстояние срабатывания при времени отклика 8 мс. Редукция при уменьшении времени отклика (см. табл. LL3/WLL180T).
  • 2) LL3-TX01.
  • 3) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033) Расстояние срабатывания при времени отклика 8 мс. Редукция при уменьшении времени отклика (см. табл. LL3/WLL180T).
  • 4) Оптоволоконный кабель LL3-DK06.
  • 5) См. данные оптоволоконного кабеля LL3.
  • 6) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	12 V DC ... 24 V DC 1)
  Остаточная пульсация	≤ 10 % 2)
  Потребление тока	≤ 50 mA 3)
  Переключающий выход	PNP
  Количество переключающих выходов	1
  Тип переключения	СВЕТЛО/ТЕМНО
  Тип переключения по выбору	Выбирается вручную
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 16 µs, ≤ 70 µs, ≤ 250 µs, ≤ 2.000 µs, ≤ 8.000 µs 4)
  Частота переключения	31,2 kHz 7,1 kHz 2 kHz 250 Hz 62,5 Hz
  Вход	Многофункциональный вход MF
  Тип подключения	Разъем M8, 4-конт.
  Схемы защиты	A 5) B 6) C 7) D 8)
  Класс защиты	III
  Вес	20 g
  Материал корпуса	Пластик, ABS/PC
  Тип защиты	IP50 9)
  Комплект поставки	Крепежный уголок BEF-WLL180
  Диапазон температур при работе	–25 °C ... +55 °C 10)
  Диапазон температур при хранении	–40 °C ... +70 °C
  № файла UL	NRKH2.E300503 & NRKH8.E300503

  • 1) +- 10%.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) По выбору.
  • 5) А = подключения UV с защитой от переполюсовки.
  • 6) B = входы и выходы с защитой от инверсии полярности.
  • 7) C = подавление импульсных помех.
  • 8) D = выходы с защитой от короткого замыкания.
  • 9) При правильно подключенных оптоволоконных кабелях LL3 и закрытом защитном кожухе.
  • 10) Рабочая температура изменяется в зависимости от количества подключенных устройств: 4–8 устройств: –25...+50 °C (выходной ток 50 мА)/9–16 устройств: –25...+45 °C (выходной ток 20 мА).

• Классификации

  ECl@ss 5.0	27270905
  ECl@ss 5.1.4	27270905
  ECl@ss 6.0	27270905
  ECl@ss 6.2	27270905
  ECl@ss 7.0	27270905
  ECl@ss 8.0	27270905
  ECl@ss 8.1	27270905
  ECl@ss 9.0	27270905
  ETIM 5.0	EC002651
  ETIM 6.0	EC002651
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

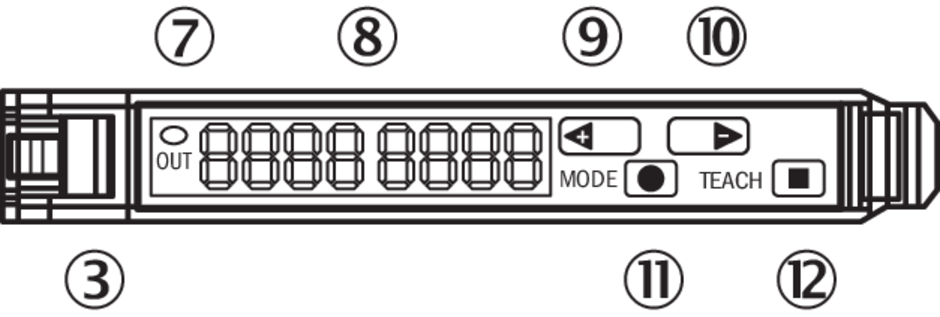

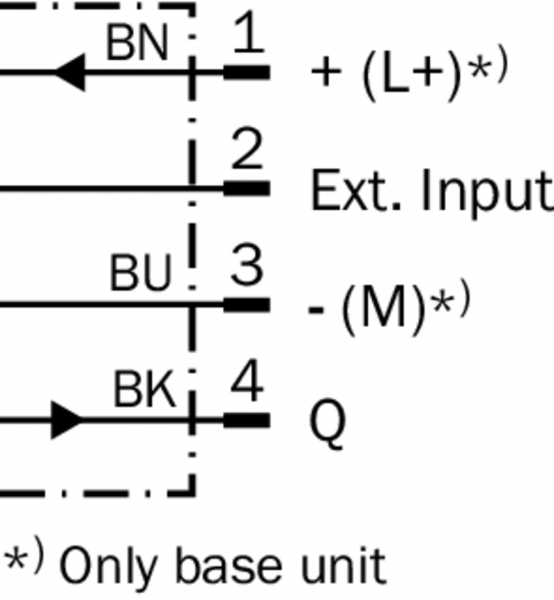

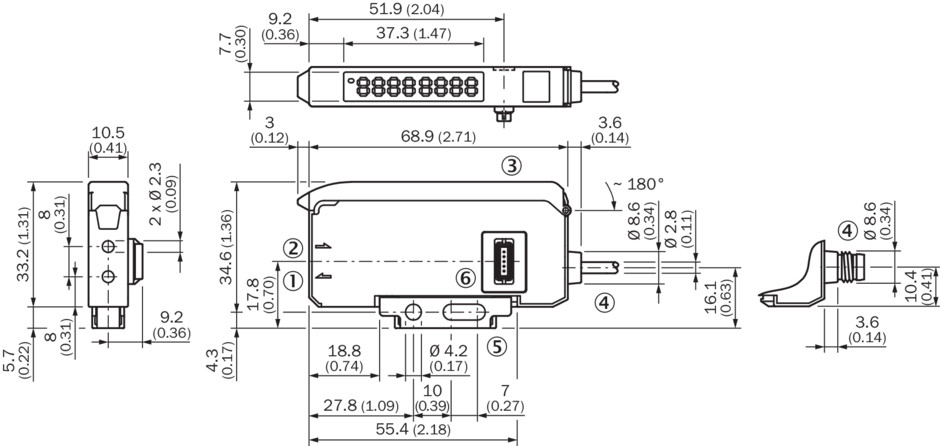

Опции настройки WLL180T Схема соединений cd-140 Габаритный чертеж Блок расширения Вид: Галерея Список Показать всё Скрыть всё
