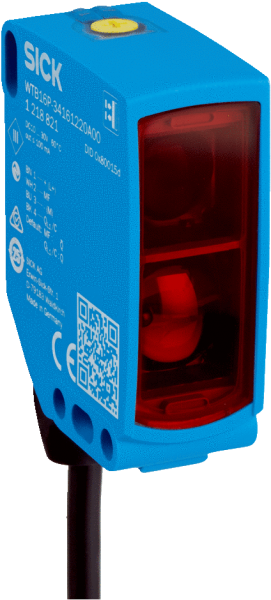

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	20 mm x 55,7 mm x 42 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	10 mm ... 1.500 mm 1)
  Вид излучения	Инфракрасный свет
  Источник света	Светодиод 2)
  Размеры светового пятна (расстояние)	Ø 12 mm (800 mm)
  Длина волны	850 nm
  Настройка	BluePilot: поворотно-нажимной элемент с индикацией расстояния срабатывания IO-Link
  Конфигурация контакта 2	Внешний вход, обучение, дискретный сигнал

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss
  Потребление тока	≤ 30 mA 2) < 50 mA 3)
  Переключающий выход	PUSH/PULL PNP NPN
  Функция выходного сигнала	Комплементарный, Контакт 2: нормально закрытый NPN (активация при наличии отраженного света), нормально открытый PNP (активация при отсутствии отраженного света), Контакт 4: нормально открытый NPN (активация при отсутствии отраженного света), нормально закрытый PNP (активация при наличии отраженного света), интерфейс IO-Link
  Тип переключения	СВЕТЛО/ТЕМНО
  Сигнальное напряжение PNP HIGH/LOW	Ок. UV — 2,5 В/0 В
  Сигнальное напряжение NPN HIGH/LOW	Ок. Uv/ < 2,5 В
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 500 µs 4)
  Частота переключения	1.000 Hz 5)
  Тип подключения	Кабель, 2 m 6)
  Материал кабеля	PVC
  Схемы защиты	A 7) B 8) C 9) D 10)
  Класс защиты	III
  Вес	100 g
  IO-Link	✔
  Материал корпуса	Пластик, VISTAL®
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP66 IP67
  Диапазон температур при работе	–40 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E181493 & NRKH7.E181493

  • 1) Предельные значения.
  • 2) 16 В пост. тока ... 30 В пост. тока, без нагрузки.
  • 3) 10 В пост. тока ... 16 В пост. тока, без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке в режиме переключения. Возможны другие значения в режиме COM2.
  • 5) При соотношении «светло/темно» 1:1, в режиме переключения. Возможны другие значения в режиме IO-Link.
  • 6) Запрещается деформировать кабель ниже 0 °C.
  • 7) А = подключения UV с защитой от переполюсовки.
  • 8) B = входы и выходы с защитой от инверсии полярности.
  • 9) C = подавление импульсных помех.
  • 10) D = выходы с защитой от короткого замыкания.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

• Smart Task

  Обозначение интеллектуальной задачи	Базовая логика
  Логическая функция	Прямой И ИЛИ Окно Гистерезис
  Функция таймера	Деактивирован Задержка включения Задержка выключения Замедление включения и выключения Импульс (One Shot)
  Инвертор	Да
  Частота переключения	SIO Direct: 1000 Hz 1) SIO Logic: 800 Hz 2) IOL: 650 Hz 3)
  Время отклика	SIO Direct: 500 µs 1) SIO Logic: 600 µs 2) IOL: 750 µs 3)
  Точность воспроизведения	SIO Direct: 150 µs 1) SIO Logic: 300 µs 2) IOL: 400 µs 3)
  Дискретный сигнал QL1	Переключающий выход
  Дискретный сигнал QL2	Переключающий выход

  • 1) SIO Direct: работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»).
  • 2) SIO Logic: работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации.
  • 3) IOL: работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации.

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	2,3 ms
  Длина технологических данных	16 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 ... 15 = пустой
  VendorID	26
  DeviceID HEX	0x800193
  DeviceID DEZ	8389011

Показать всё Скрыть всё

Технические чертежи

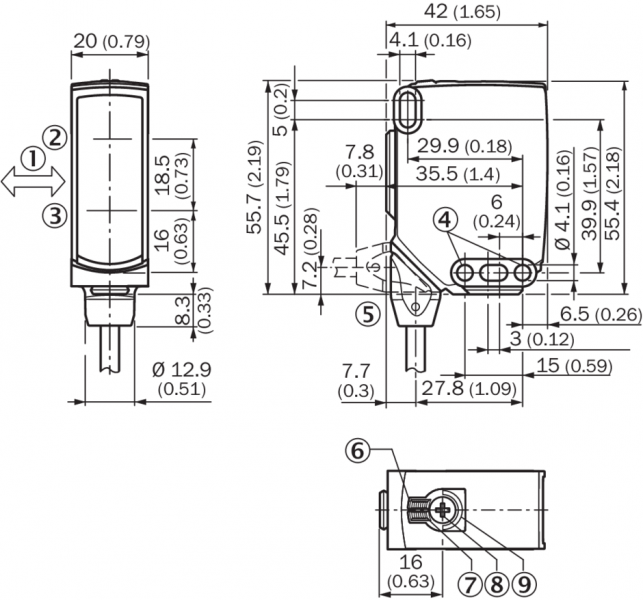

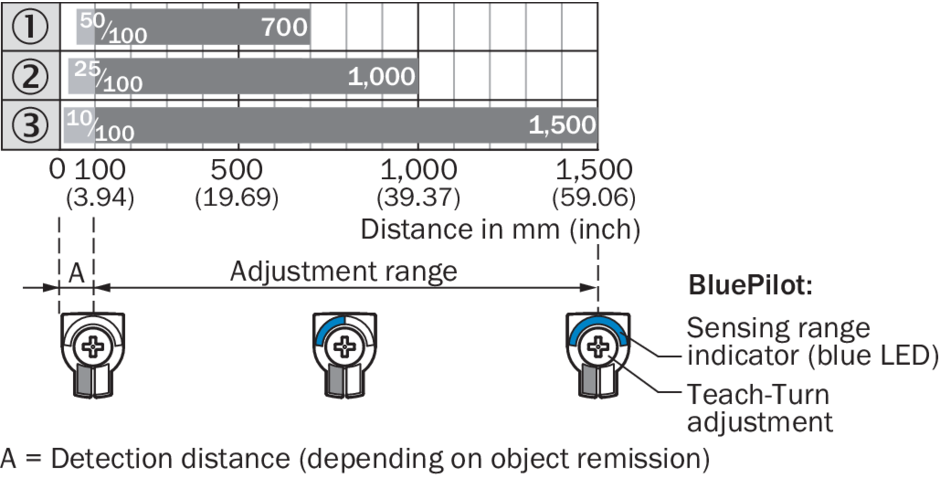

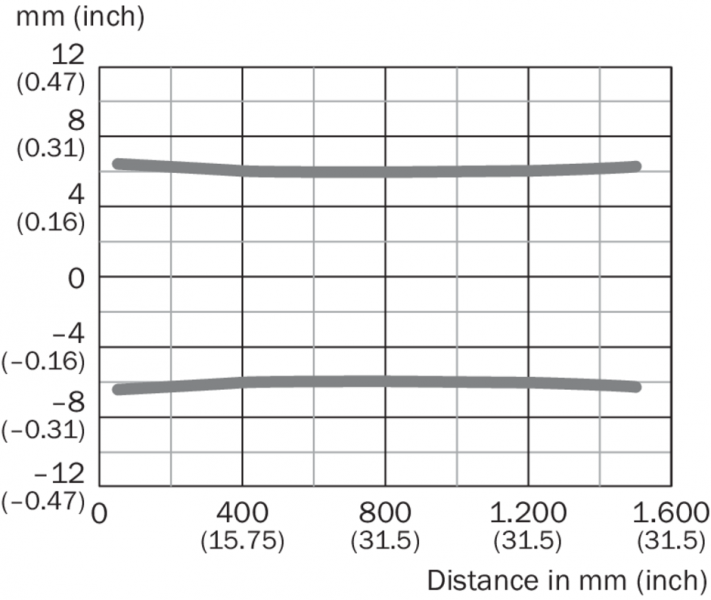

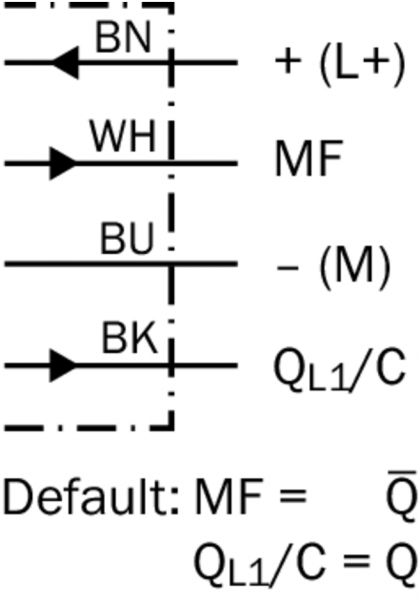

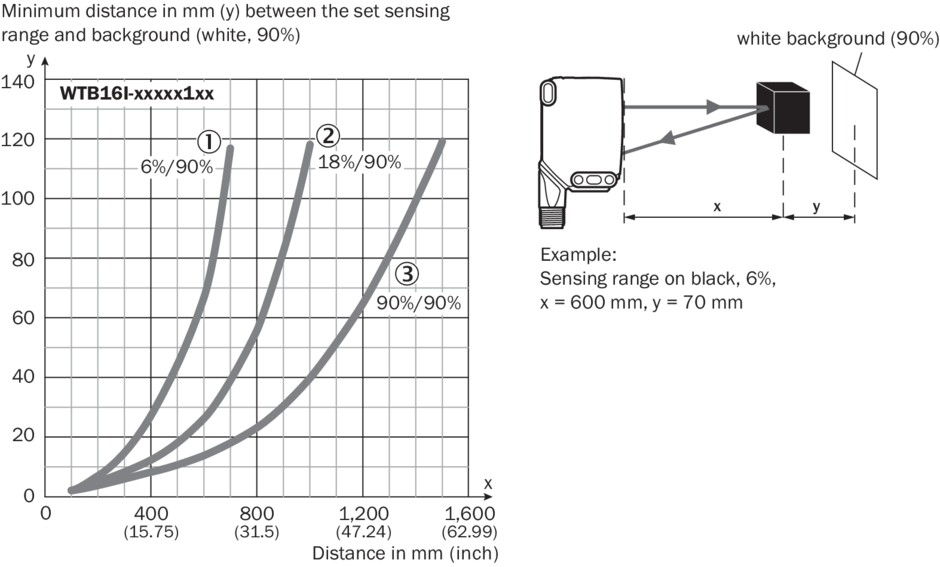

Схема соединений cd-389 Характеристика Размер светового пятна WTB16I-xxxxx1xx Диаграмма расстояний срабатывания Габаритный чертеж WTB16, WTL16, кабель Вид: Галерея Список Показать всё Скрыть всё
