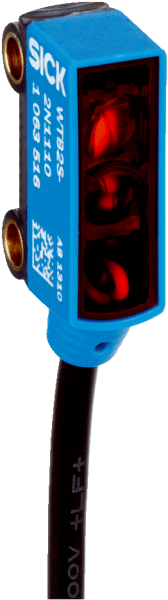

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	7,7 mm x 21,8 mm x 13,5 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	1 mm ... 66 mm 1)
  Расстояние срабатывания	5 mm ... 60 mm 1)
  Подавление заднего фона тип. от	70 mm
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 4,5 mm (40 mm)
  Длина волны	640 nm
  Настройка	Отсутствует
  Специальные случаи применения	Обнаружение объектов маленького размера

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	≤ 20 mA 3)
  Переключающий выход	PNP
  Тип переключения	СВЕТЛО/ТЕМНО
  Выходной ток Iмакс.	< 50 mA
  Оценка	< 0,5 ms 4)
  Частота переключения	1.000 Hz 5)
  Тип подключения	Кабель с разъемом M8, 4-конт., 200 mm 6)
  Материал кабеля	PVC
  Диаметр провода	Ø 3 mm
  Схемы защиты	A 7) B 8) D 9)
  Материал корпуса	Пластик, ABS/PC
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP67
  Диапазон температур при работе	–25 °C ... +50 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E181493

  • 1) Предельные значения.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) При соотношении светло/темно 1:1.
  • 6) Запрещается деформировать кабель ниже 0 °C.
  • 7) А = подключения UV с защитой от переполюсовки.
  • 8) B = выходы с защитой от переполюсовки.
  • 9) D = выходы с защитой от короткого замыкания.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

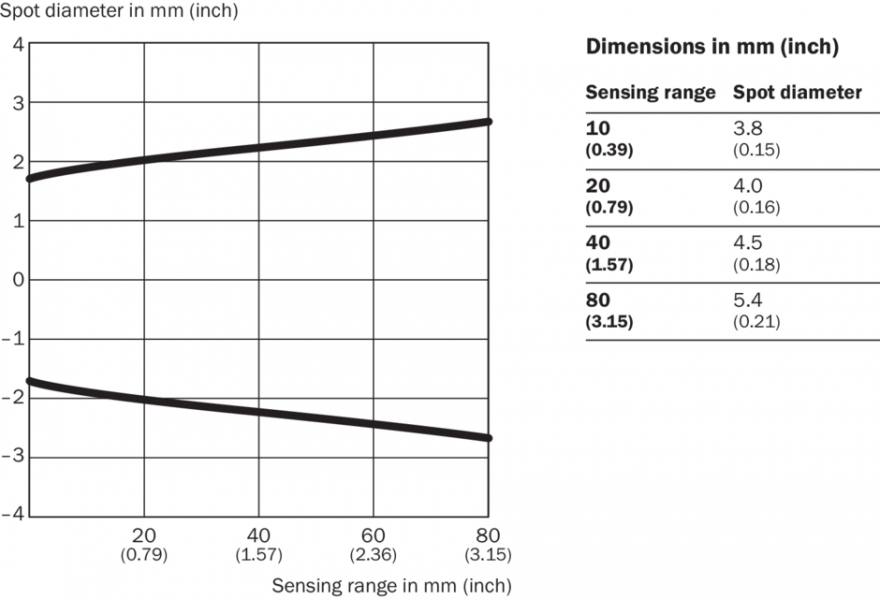

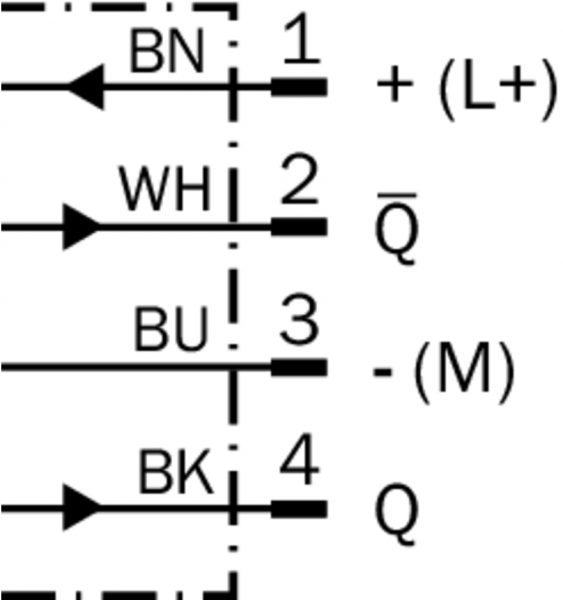

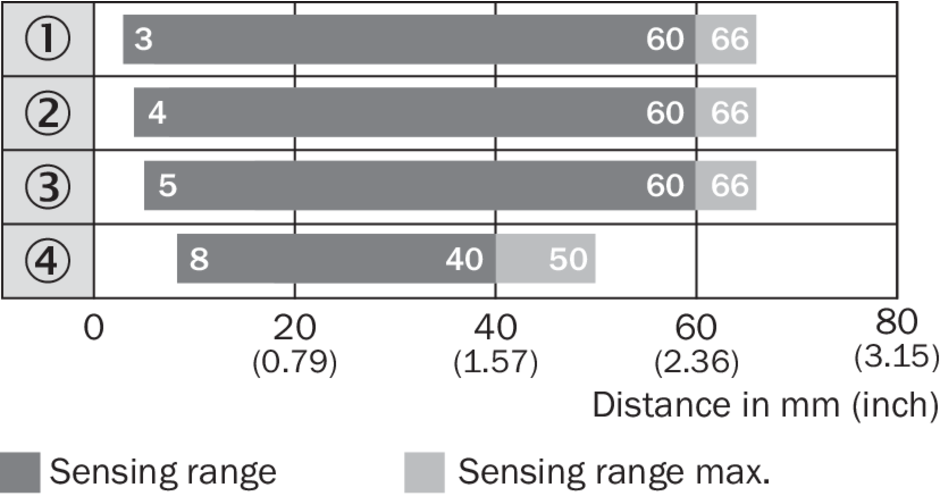

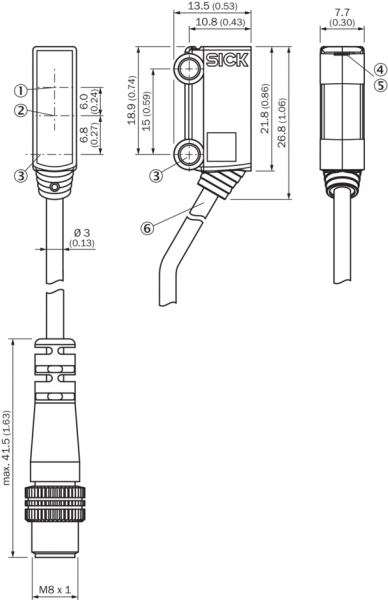

схема соединений Размер светового пятна WTB2S-2, 66 mm Диаграмма расстояний срабатывания WTB2S-2, 66 mm Габаритный чертеж WTB2S-2, 66 mm, 90 mm, 110 mm Вид: Галерея Список Показать всё Скрыть всё
