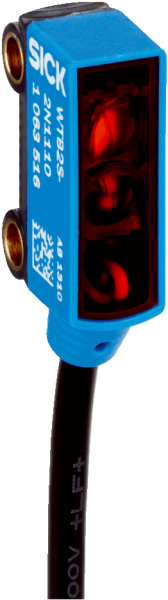

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	7,7 mm x 21,8 mm x 13,5 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	4 mm ... 110 mm 1)
  Предварительно установленное Дистанция работы	≥ 45 mm
  Расстояние срабатывания	10 mm ... 90 mm 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 4,4 mm (60 mm)
  Длина волны	640 nm
  Настройка	IO-Link
  Конфигурация контакта 2	Внешний вход, вход для обучения, вход передатчик выкл., выход детекции, логический выход
  Специальные случаи применения	Обнаружение объектов маленького размера

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	≤ 20 mA 3)
  Переключающий выход	PNP 4)
  Тип переключения	СВЕТЛО/ТЕМНО 4)
  Тип переключения по выбору	Программируемый
  Выходной ток Iмакс.	< 50 mA
  Оценка	< 0,5 ms 5)
  Оценка Q/на контакте 2	300 µs ... 450 µs 5) 6)
  Частота переключения	1.000 Hz
  Частота переключения Q/на контакте 2	1.000 Hz 6) 7)
  Тип подключения	Кабель с разъемом M8, 4-конт., 200 mm 8)
  Материал кабеля	PVC
  Диаметр провода	Ø 3 mm
  Схемы защиты	A 9) B 10) D 11)
  Класс защиты	III
  IO-Link	✔
  Скорость передачи	COM2
  Материал корпуса	Пластик, ABS/PC
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP67
  Описание	IO-Link
  Диапазон температур при работе	–25 °C ... +50 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E181493
  Стабильность повторяемости Q/на контакте 2:	150 µs 6)

  • 1) Предельные значения.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Возможность настройки параметров через IO-Link.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Действительно для Qна конт. 2, если настроено через программное обеспечение.
  • 7) При соотношении светло/темно 1:1.
  • 8) Запрещается деформировать кабель ниже 0 °C.
  • 9) А = подключения UV с защитой от переполюсовки.
  • 10) B = выходы с защитой от переполюсовки.
  • 11) D = выходы с защитой от короткого замыкания.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

• Smart Task

  Обозначение интеллектуальной задачи	Базовая логика
  Логическая функция	Прямой И ИЛИ ОКНО Гистерезис
  Функция таймера	Деактивирован Задержка включения Задержка выключения Замедление включения и выключения Импульс (One Shot)
  Инвертор	Да
  Частота переключения	SIO Direct: 1000 Hz 1) SIO Logic: 1000 Hz 2) IOL: 900 Hz 3)
  Время отклика	SIO Direct: 300 µs ... 450 µs 1) SIO Logic: 500 µs ... 600 µs 2) IOL: 500 µs ... 900 µs 3)
  Точность воспроизведения	SIO Direct: 150 µs 1) SIO Logic: 150 µs 2) IOL: 400 µs 3)
  Дискретный сигнал QL1	Переключающий выход
  Дискретный сигнал QL2	Переключающий выход

  • 1) SIO Direct: работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»).
  • 2) SIO Logic: работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации.
  • 3) IOL: работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации.

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	2,3 ms
  Длина технологических данных	16 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 ... 15 = пустой

Показать всё Скрыть всё

Технические чертежи

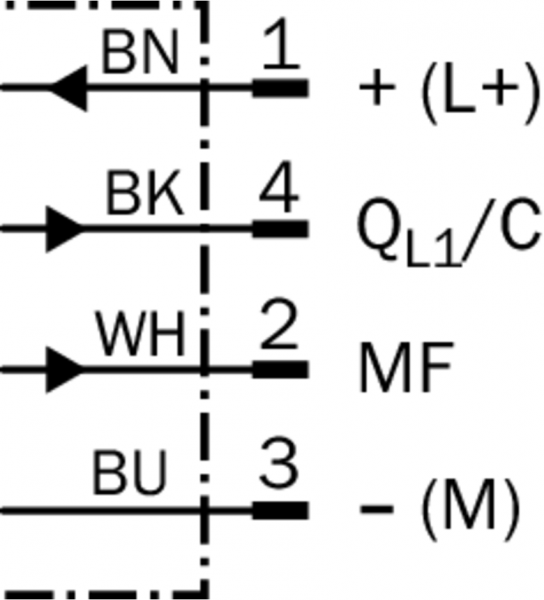

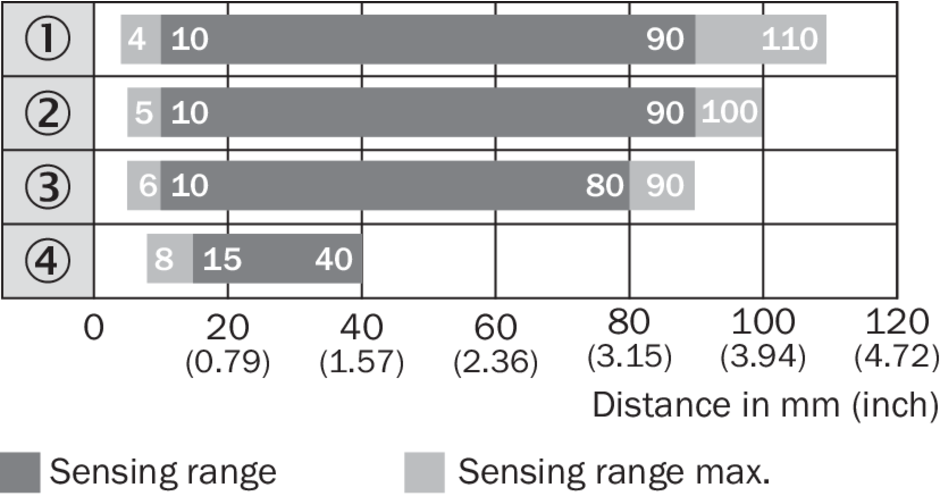

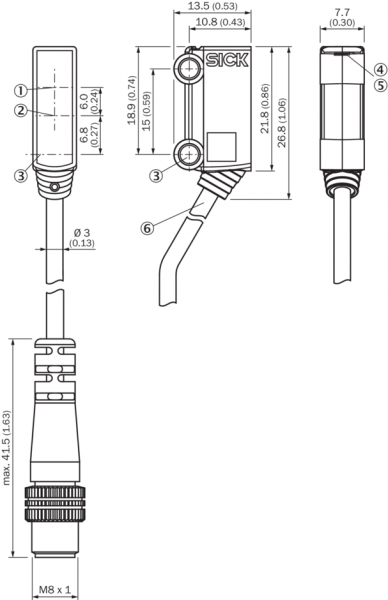

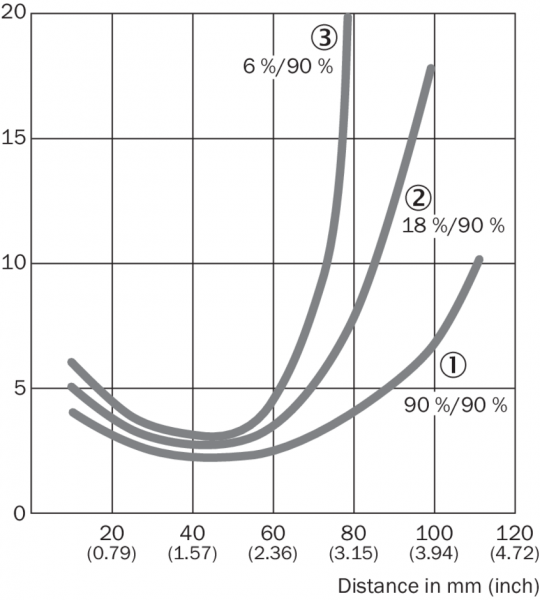

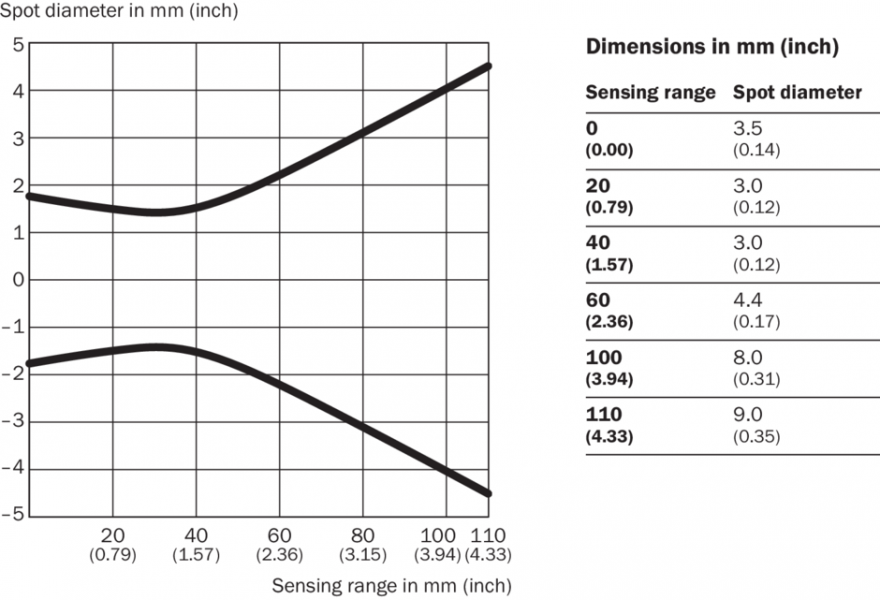

Характеристика WTB2S-2, 110 mm Размер светового пятна WTB2S-2, 110 mm Диаграмма расстояний срабатывания WTB2S-2, 110 mm Габаритный чертеж WTB2S-2, 66 mm, 90 mm, 110 mm Схема соединений cd-367 Вид: Галерея Список Показать всё Скрыть всё
