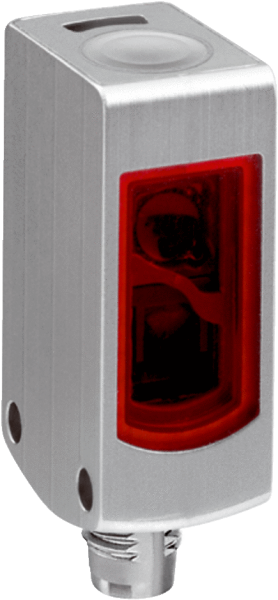

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	15,25 mm x 44,9 mm x 22,2 mm
  Конструкция корпуса	Влагозащищенный
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	4 mm ... 500 mm 1)
  Расстояние срабатывания	10 mm ... 350 mm 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 6,5 mm (150 mm)
  Длина волны	650 nm
  Настройка	Кабель, Кнопка настройки 3)
  Специальные случаи применения	Гигиеничные зоны и зоны с высокой влажностью

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 3) Внешняя настройка: импульс > 2 с с напряжением Uv при PNP и M при NPN.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 30 mA 3)
  Переключающий выход	PNP
  Функция выходного сигнала	Комплементарный
  Тип переключения	СВЕТЛО
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	< 0,5 ms 4)
  Частота переключения	1.000 Hz 5)
  Тип подключения	Разъем M8, 4-конт. 6)
  Схемы защиты	A 7) B 8) C 9)
  Класс защиты	III
  Вес	40 g
  Материал корпуса	Нержавеющая сталь, Нержавеющая сталь 316L
  Тип защиты	IP66, IP67, IP68, IP69K 10)
  Диапазон температур при работе	–30 °C ... +70 °C 11) –30 °C ... +60 °C
  Диапазон температур при хранении	–30 °C ... +75 °C
  № файла UL	NRKH.E181493 & NRKH7.E181493

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) При соотношении светло/темно 1:1.
  • 6) Макс. момент затяжки: 0,6 Нм.
  • 7) А = подключения UV с защитой от переполюсовки.
  • 8) B = входы и выходы с защитой от инверсии полярности.
  • 9) C = подавление импульсных помех.
  • 10) Только при правильно установленном соединительном кабеле с классом защиты IP69K.
  • 11) At UV ≤ 24 V and IA < 30 mA.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

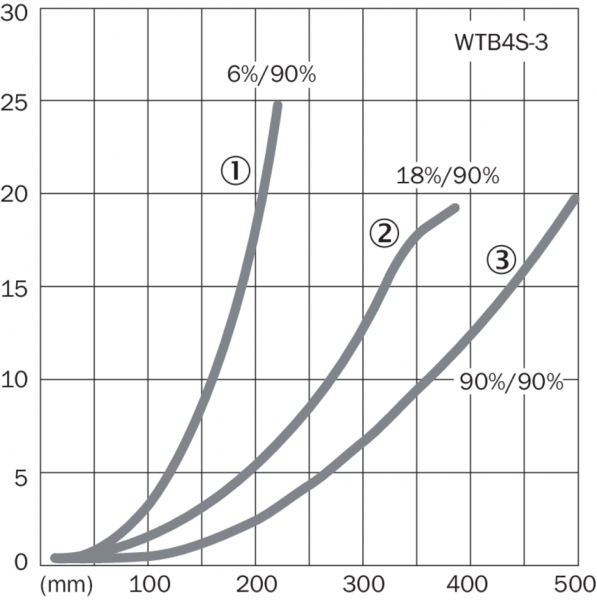

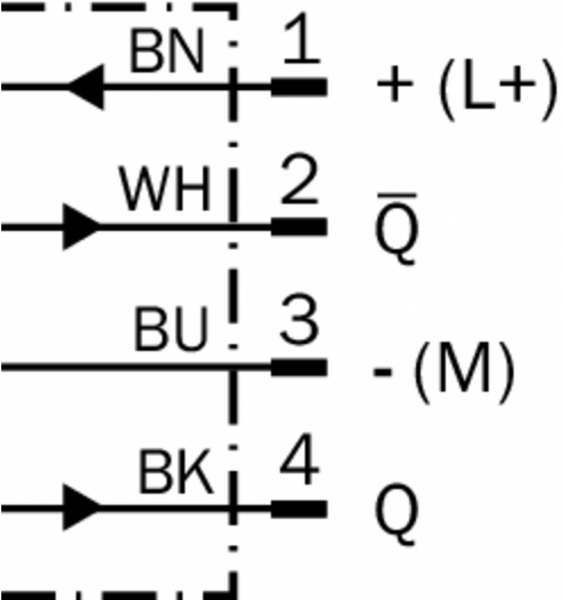

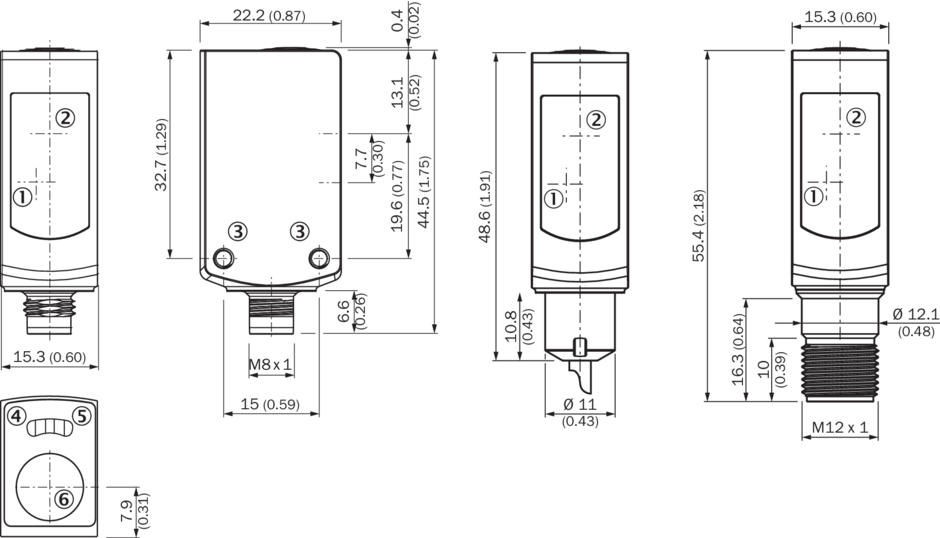

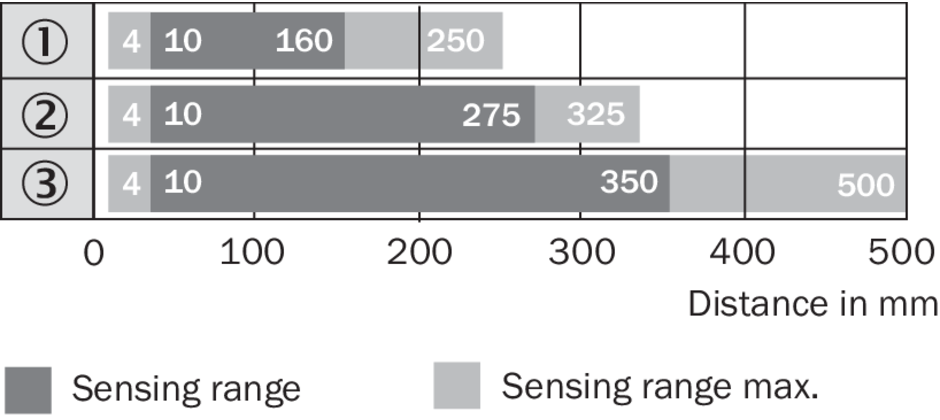

Схема соединений cd-083 Характеристика WTB4S-3, 500 mm Диаграмма расстояний срабатывания WTB4S-3, 500 mm Габаритный чертеж WTB4S-3V, WTF4S-3V, с кнопкой Teach-in Вид: Галерея Список Показать всё Скрыть всё
