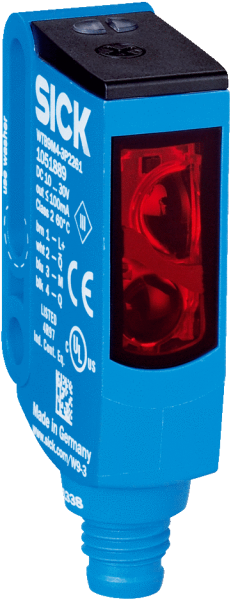

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	12,2 mm x 49,8 mm x 23,6 mm
  Форма корпуса (выход света)	Прямоугольный
  Схема расположения отверстий	M4
  Дистанция работы, макс.	20 mm ... 350 mm 1)
  Расстояние срабатывания	20 mm ... 200 mm 2)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 3)
  Размеры светового пятна (расстояние)	Ø 4,5 mm (75 mm)
  Длина волны	650 nm
  Настройка	Потенциометр, 5 оборотов

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Объект с коэффициентом диффузного отражения 6 % (на основе стандарта белого, DIN 5033).
  • 3) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 30 mA 3)
  Переключающий выход	NPN 4)
  Функция выходного сигнала	Комплементарный
  Тип переключения	СВЕТЛО/ТЕМНО 4)
  Выходной ток Iмакс.	≤ 100 mA 5)
  Оценка	< 0,333 ms 6)
  Частота переключения	1.500 Hz 7)
  Тип подключения	Разъем M8, 4-конт.
  Схемы защиты	A 8) B 9) C 10)
  Класс защиты	III
  Вес	13 g
  Материал корпуса	Пластик, VISTAL®
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP66 IP67 IP69K
  Диапазон температур при работе	–40 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E181493

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Q = «СВЕТЛО».
  • 5) При Tu 50 °C и выше допустим макс. ток нагрузки Imax. = 50 мА.
  • 6) Продолжительность сигнала при омической нагрузке.
  • 7) При соотношении светло/темно 1:1.
  • 8) А = подключения UV с защитой от переполюсовки.
  • 9) B = входы и выходы с защитой от инверсии полярности.
  • 10) C = подавление импульсных помех.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

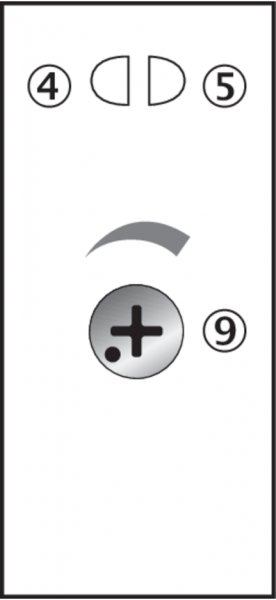

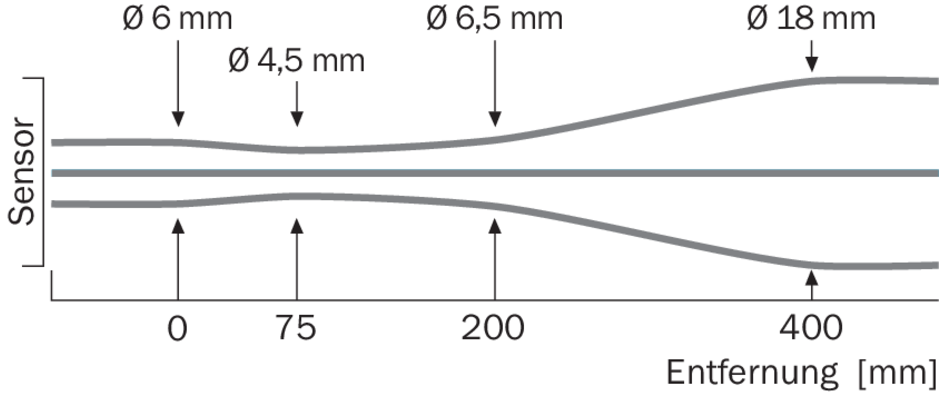

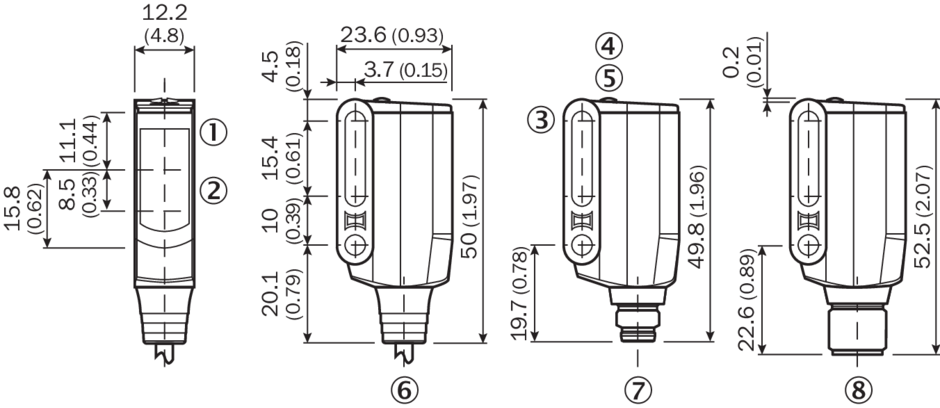

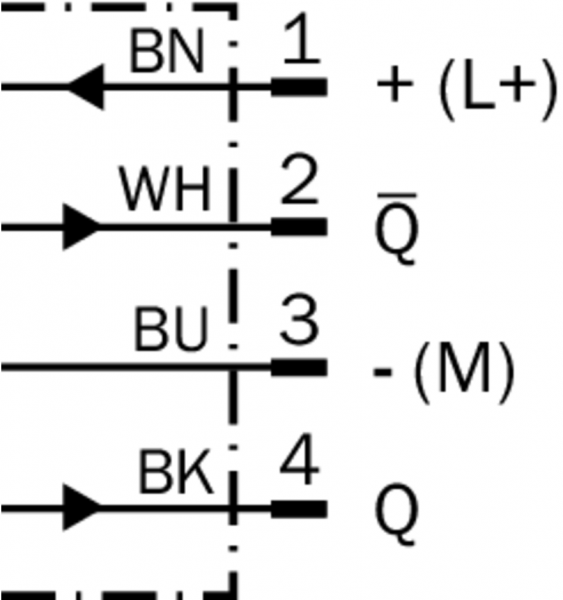

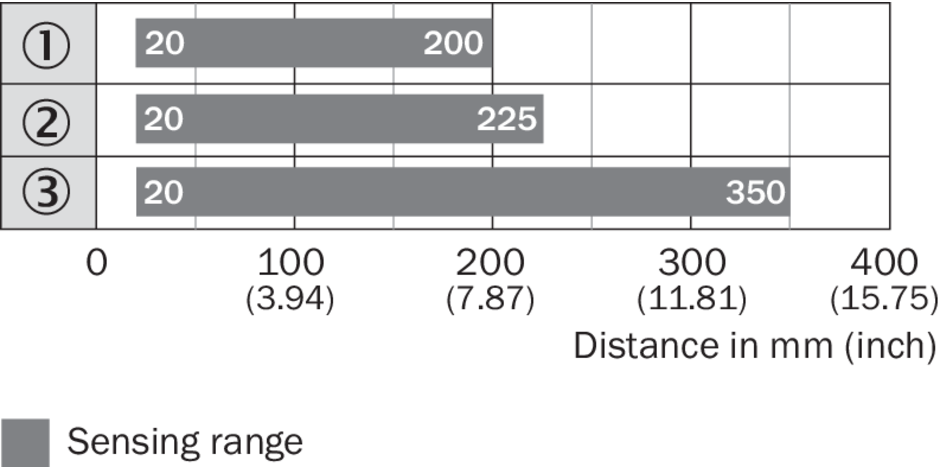

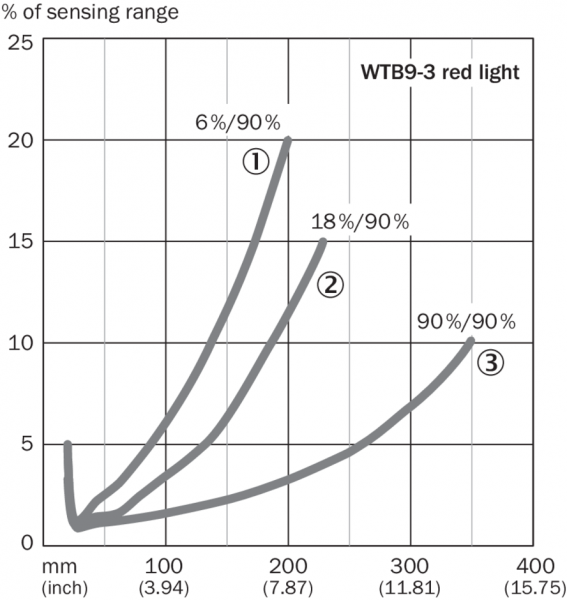

Опции настройки Потенциометр схема соединений Характеристика WTB9-3, инфракрасный свет, 350 мм Размер светового пятна WTB9-3, инфракрасный свет, 350 мм Диаграмма расстояний срабатывания WTB9-3, инфракрасный свет, 350 мм Габаритный чертеж WTB9M4-3 Вид: Галерея Список Показать всё Скрыть всё
