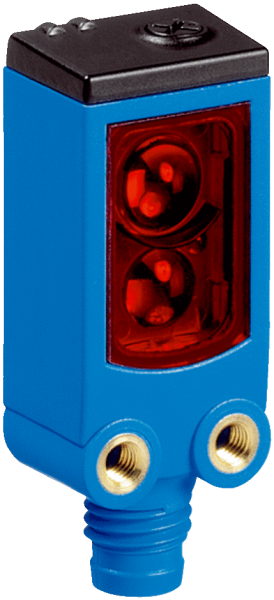

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	16 mm x 39,5 mm x 12 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	3 mm ... 50 mm 1)
  Расстояние срабатывания	5 mm ... 50 mm 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	3 mm x 20 mm (40 mm)
  Длина волны	650 nm
  Настройка	Потенциометр, 5 оборотов
  AutoAdapt	✔
  Специальные случаи применения	Обнаружение перфорированных объектов, Обнаружение объектов с допусками на положение, Обнаружение объектов с неровной и блестящей поверхностью, Обнаружение объектов, завернутых в пленку

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 20 mA 3)
  Переключающий выход	PNP
  Функция выходного сигнала	Комплементарный
  Тип переключения	СВЕТЛО
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	< 0,5 ms 4)
  Частота переключения	1.000 Hz 5)
  Тип подключения	Разъем M8, 4-конт.
  Схемы защиты	A 6) C 7) D 8)
  Класс защиты	III
  Вес	30 g
  Материал корпуса	Пластик, ABS
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP67 IP66
  Специальное исполнение	V-оптика, Линейное световое пятно
  Диапазон температур при работе	–40 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E181493 & NRKH7.E181493

  • 1) Предельные значения.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) При соотношении светло/темно 1:1.
  • 6) А = подключения UV с защитой от переполюсовки.
  • 7) C = подавление импульсных помех.
  • 8) D = выходы с защитой от короткого замыкания.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

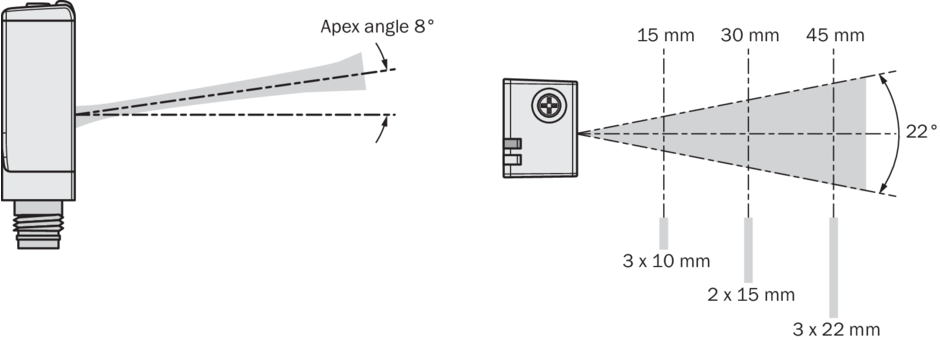

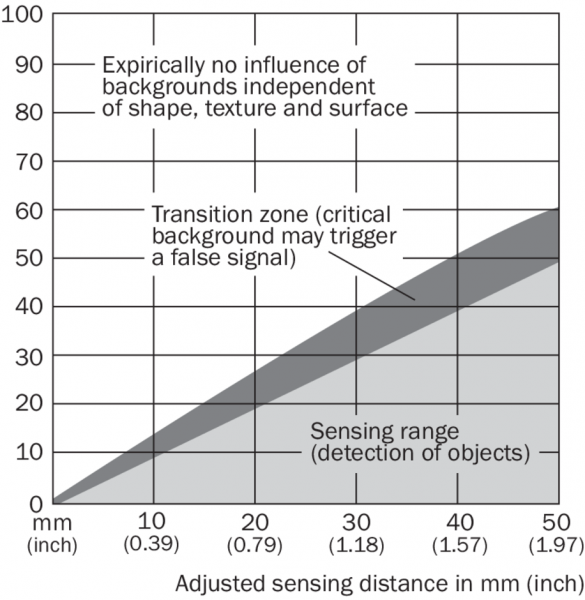

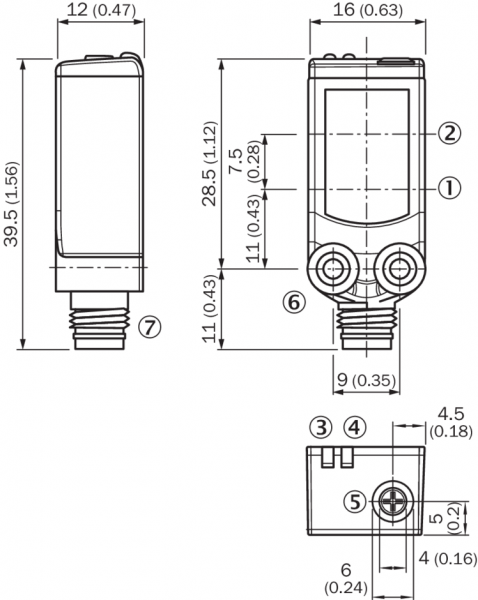

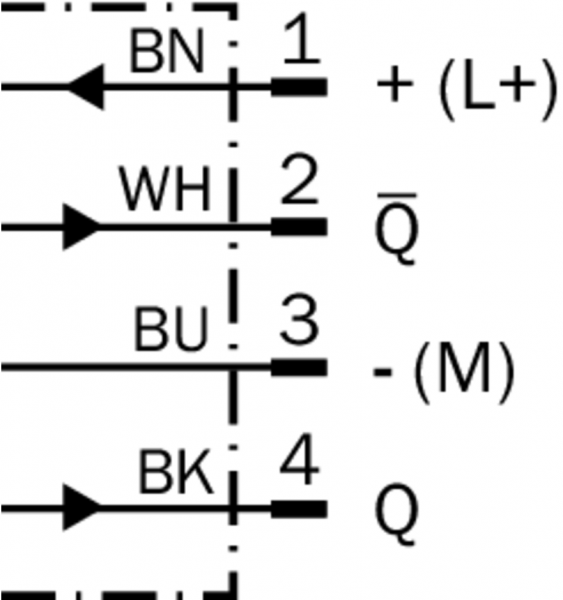

Схема соединений cd-083 Габаритный чертеж Характеристика WTV4-3, V-оптика, линейное световое пятно Размер светового пятна WTV4-3, V-оптика, линейное световое пятно Вид: Галерея Список Показать всё Скрыть всё
