Показать всё Скрыть всё
- Характеристики
| Технология | Передатчик/приемник |
| Минимальный размер детектируемого объекта (MDO) | Параллельные лучи, 15 mm |
| Расстояние между лучами | 10 mm |
| Количество лучей | 60 |
| Высота контроля | 590 mm |
| Режим параметрирования | Интерфейс параметрирования (измерительный) |
- Производительность
| Максимальная дальность сканирования | 7 m 1) |
| Минимальная дальность сканирования | Параллельные лучи: ≥ 0 mm |
| Дистанция работы | 5 m |
| Оценка | Параллельные лучи, 10 ms 2) |
- Интерфейсы
| Переключающий выход | 1 x PNP |
| Входы | 1 x PNP |
| Тип подключения | Разъем М12, 8-конт. |
| Интерфейс передачи данных | RS-485 |
| Интерфейс связи | - |
- Механика/электроника
| Длина волны | Инфракрасный свет, 880 nm |
| Напряжение питания UV | Пост. ток 18 V ... 30 V |
| Потребляемый ток передатчика | 260 mA 1) |
| Потребляемый ток приемника | 280 mA 1) |
| Выходной ток Iмакс. | ≤ 100 mA |
| Выходная нагрузка емкостная | 100 nF |
| Выходная нагрузка индуктивная | 1 H |
| Время инициализации | 1 s |
| Размеры (Ш x В x Г) | 34 mm x 664 mm x 29 mm |
| Материал корпуса | Алюминий |
| Индикация | 7-сегментный индикатор, 7-сегментный индикатор |
| Синхронизация | Кабель |
| Схемы защиты | Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех |
| Вес | 1,857 kg |
| Лицевая панель | PMMA |
- Данные окружающей среды
| Класс защиты | III |
| ЭМС | EN 60947-5-2 |
| Диапазон температур при работе | –25 °C +55 °C |
| Диапазон температур при хранении | –40 °C +70 °C |
| Нечувствительность ко внешним источникам света | Прямой: 150.000 lx 1) Непрямой: 200.000 lx 2) |
| Виброустойчивость | 5 g, 10 Hz ... 55 Hz (IEC 68-2-6) |
| Устойчивость к сотрясениям | 10 g / IEC 68-2-29 / 16 ms |
- Классификации
| ECl@ss 5.0 | 27270910 |
| ECl@ss 5.1.4 | 27270910 |
| ECl@ss 6.0 | 27270910 |
| ECl@ss 6.2 | 27270910 |
| ECl@ss 7.0 | 27270910 |
| ECl@ss 8.0 | 27270910 |
| ECl@ss 8.1 | 27270910 |
| ECl@ss 9.0 | 27270910 |
| ETIM 5.0 | EC002549 |
| ETIM 6.0 | EC002549 |
| UNSPSC 16.0901 | 39121528 |
Показать всё Скрыть всё Технические чертежи

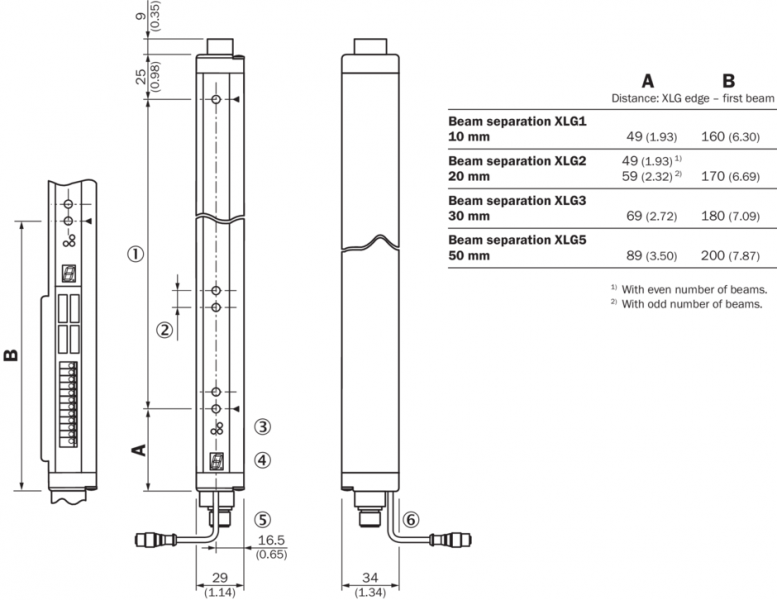

Габаритный чертеж

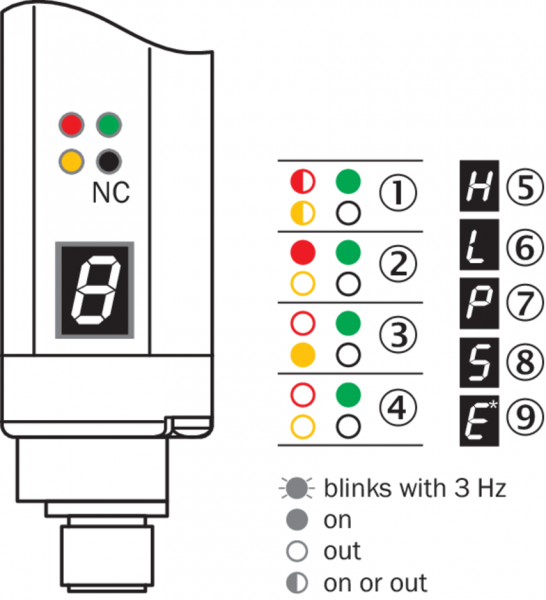

варианты настройки приемника

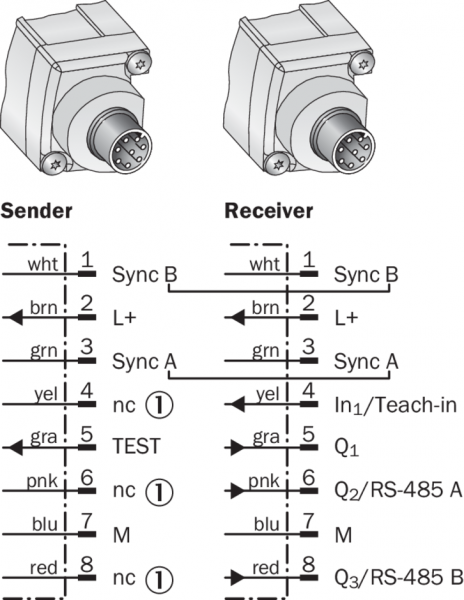

тип и схема подключения
