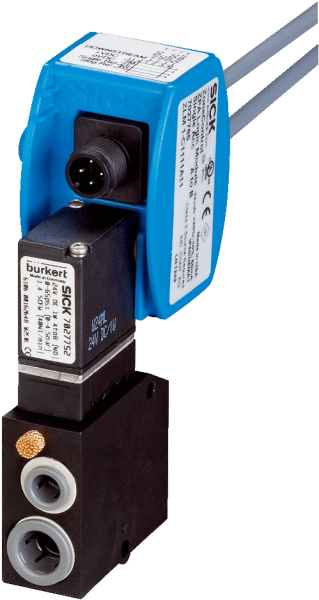

• Характеристики

  Пускатель	Пневматический, клапан имеется
  Максимальное количество датчиков	Ок. 30 1) Ок. 50 2)
  Логический принцип работы	Подача отдельных единиц
  Тип отвода	Разгрузка отдельных единиц, Пакетная разгрузка
  Размеры (Ш x В x Г)	31 mm x 105 mm x 74 mm
  Настройка	Отсутствует
  Специальные случаи применения	Контроль зон на накопительных конвейерах

  • 1) Питание в конце последовательного соединения.
  • 2) Питание в середине последовательного соединения.

• Механика/электроника

  Напряжение питания	≥ 21,6 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	< 60 mA 3)
  Переключающий выход	PNP
  Сигнальное напряжение PNP HIGH/LOW	Ок. UV — 0,5 В/0 В
  Выходной ток Iмакс.	≤ 100 mA
  Тип подключения	Кабель с розеткой, M12, 4-конт., 1,1 m 4)
  Тип подключения для последовательного соединения	Кабель с разъемом M12, 4-конт.
  Материал кабеля	PVC
  Схемы защиты	A 5) C 6) D 7)
  Класс защиты	III
  Материал корпуса	Пластик, ABS
  Тип защиты	IP40
  Диапазон температур при работе	–10 °C ... +55 °C
  Диапазон температур при хранении	–25 °C ... +75 °C
  Среда для магнитного клапана	Сжатый воздух или нейтральный газ, отфильтровано, без масла или с маслом
  Конструкция магнитного клапана	3/2-ходовой клапан 8)
  Принцип действия магнитного клапана	Air to Brake (NO)
  Тип подключения магнитного клапана	Сжатый воздух, диаметр 2 x 8 мм, Рабочая линия диаметром 4 мм
  Параметры катушки	24 V DC 1 W
  Расход воздуха	Ок. 20 Nl/min 9)
  Производительность удаления воздуха	Ок. 130 Nl/min
  Диапазон рабочего давления	2 bar ... 8 bar 10)

  • 1) Предельные значения, устройство можно подключать только к низковольтному напряжению.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки и при обесточенном клапане.
  • 4) Запрещается деформировать кабель ниже 0 °C.
  • 5) А = подключения UV с защитой от переполюсовки.
  • 6) C = подавление импульсных помех.
  • 7) D = выходы с защитой от короткого замыкания.
  • 8) Другие типы клапанов по запросу.
  • 9) P - A.
  • 10) В комбинации с цилиндрами с малым объемом воздуха рекомендуется провести тестирование.

• Пневматика

  Параметры катушки	24 V DC 1 W
  Среда для магнитного клапана	Сжатый воздух или нейтральный газ, отфильтровано, без масла или с маслом
  Конструкция магнитного клапана	3/2-ходовой клапан 1)
  Тип подключения магнитного клапана	Сжатый воздух, диаметр 2 x 8 мм, Рабочая линия диаметром 4 мм
  Расход воздуха	Ок. 20 Nl/min 2)
  Производительность удаления воздуха	Ок. 130 Nl/min
  Диапазон рабочего давления	2 bar ... 8 bar 3)

  • 1) Другие типы клапанов по запросу.
  • 2) P - A.
  • 3) В комбинации с цилиндрами с малым объемом воздуха рекомендуется провести тестирование.

• Классификации

  ECl@ss 5.0	27270902
  ECl@ss 5.1.4	27270902
  ECl@ss 6.0	27270902
  ECl@ss 6.2	27270902
  ECl@ss 7.0	27270902
  ECl@ss 8.0	27270902
  ECl@ss 8.1	27270902
  ECl@ss 9.0	27270902
  ETIM 5.0	EC002717
  ETIM 6.0	EC002717
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

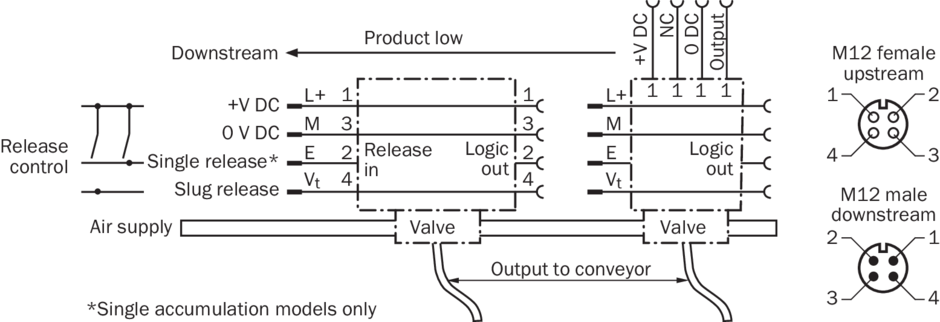

Connection diagram cd-263 Вид: Галерея Список Показать всё Скрыть всё
