Анализ газа
Инновационная технология газового анализа. Индивидуальный дизайн системы.
предлагаем нашим клиентам оптимальные решения для анализа их газов.
Технологический процесс под контролем
От мониторинга дымовых газов на мусороперерабатывающих заводах и электростанциях до анализа газов в химической промышленности или мониторинга вращающихся печей на цементных заводах - наши высокоточные и надежные анализаторы выполняют свою работу.
Наш обширный ассортимент продукции для анализа процессов отвечает всем вашим требованиям к комплексным решениям для измерительных приборов.Работа с устройствами осуществляется через меню, разработанное в соответствии с директивами NAMUR.
Анализ технологических газов – измерение в потоке (TDLS)
При анализе газа в потоке физические измерения проводятся непосредственно в трубопроводе технологического газа. В отличие от экстрактивного анализа газа, отбор пробы не производится. Данные о технологическом процессе можно генерировать бесконтактно и в режиме реального времени
Газовые хроматографы
идеальное решение для любой задачи.Мощные и эффективные хроматографы решают широкий спектр измерительных задач в различных секторах, включая химическую, нефтехимическую,нефтеперерабатывающую промышленность, добычу и транспортировку природного газа, газопереработку и производство СПГ
Системные решения для отраслевых применений

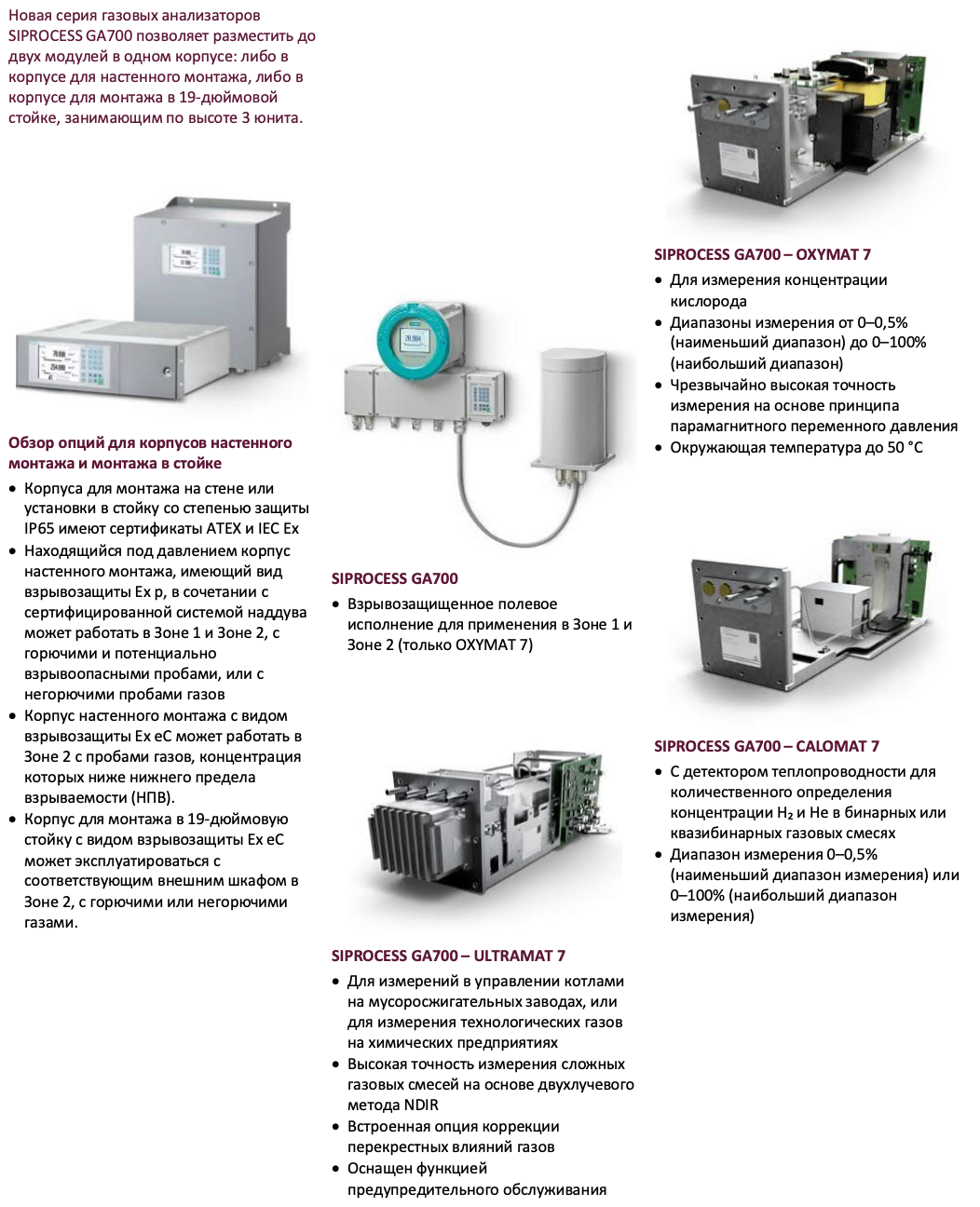

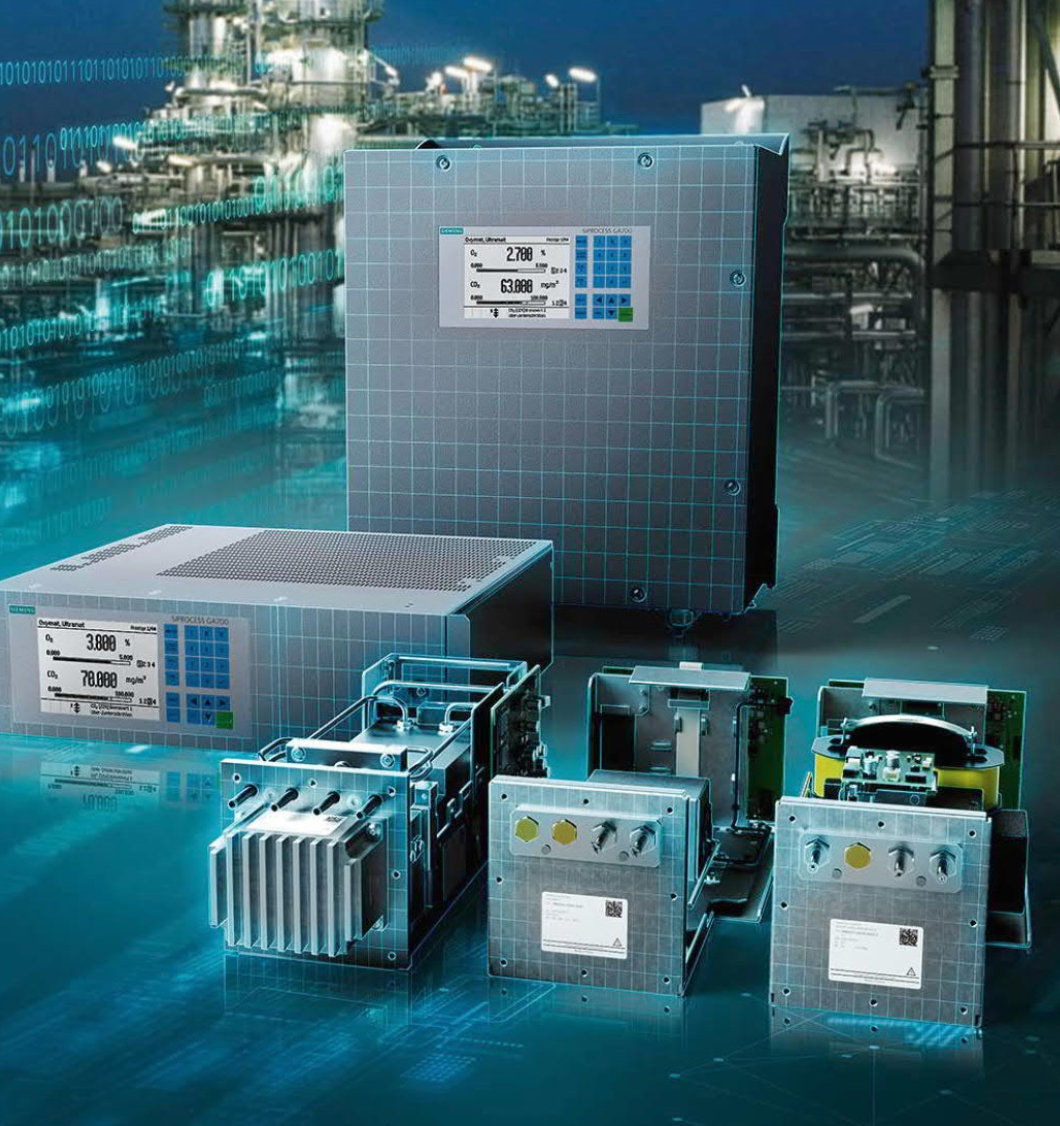

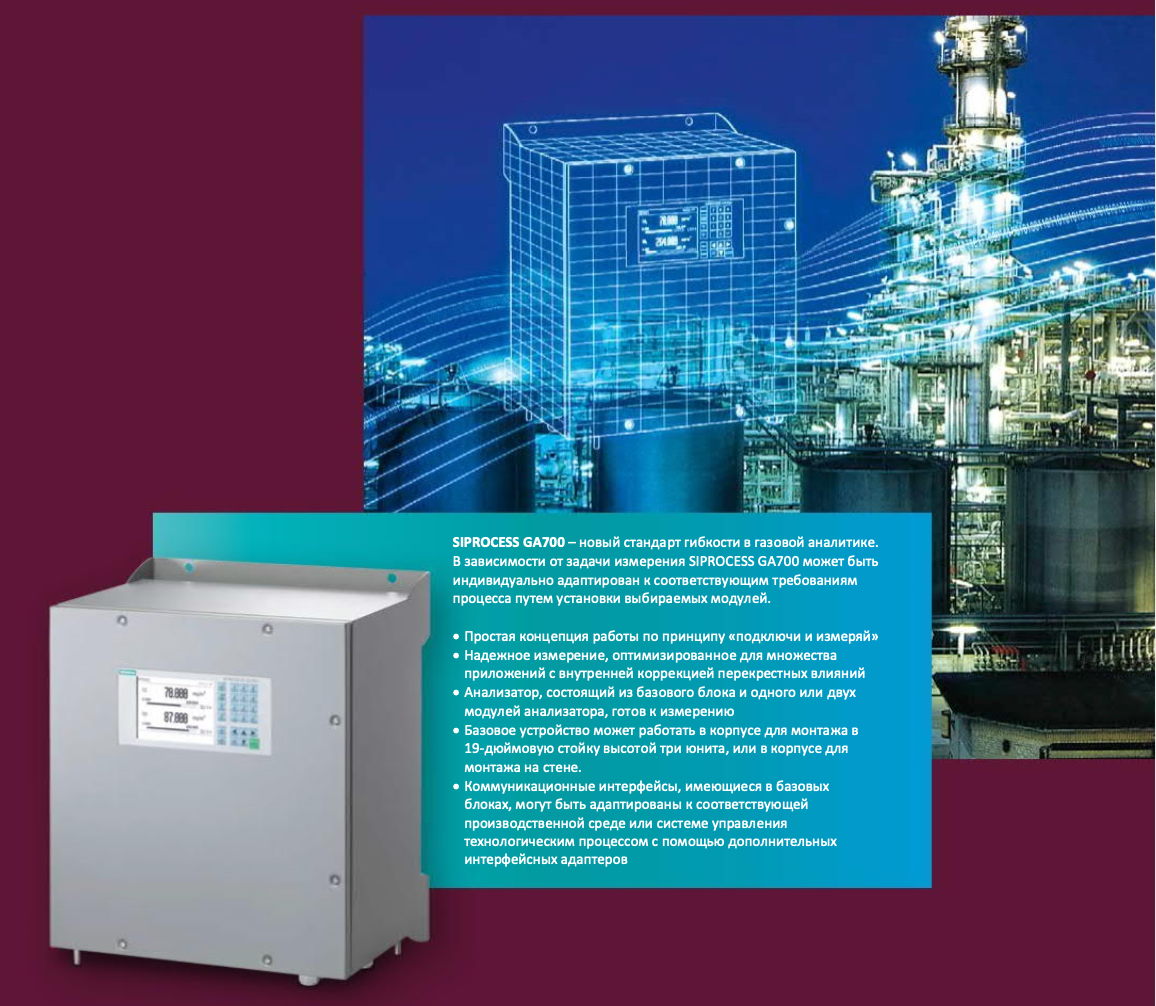

SIPROCESS GA700 – новый стандарт гибкости в газовой аналитике.В зависимости от задачи измерения SIPROCESS GA700 может быть индивидуально адаптирован к соответствующим требованиям процесса путем установки выбираемых модулей.
-
· Простая концепция работы по принципу «подключи и измеряй»
-
· Надежное измерение, оптимизированное для множества
приложений с внутренней коррекцией перекрестных влияний
-
· Анализатор, состоящий из базового блока и одного или двух
модулей анализатора, готов к измерению
-
· Базовое устройство может работать в корпусе для монтажа в
19-дюймовую стойку высотой три юнита, или в корпусе для
монтажа на стене.
-
· Коммуникационные интерфейсы, имеющиеся в базовых
блоках, могут быть адаптированы к соответствующей производственной среде или системе управления технологическим процессом с помощью дополнительных интерфейсных адаптеров
Новая серия газовых анализаторовSIPROCESS GA700 позволяет разместить до двух модулей в одном корпусе: либо в корпусе для настенного монтажа, либо в корпусе для монтажа в 19-дюймовой стойке, занимающим по высоте 3 юнита.
Обзор опций для корпусов настенного монтажа и монтажа в стойке
-
· Корпуса для монтажа на стене или установки в стойку со степенью защитыIP65 имеют сертификаты ATEX и IEC Ex
-
· Находящийся под давлением корпус настенного монтажа, имеющий вид взрывозащиты Ex p, в сочетании с сертифицированной системой наддува может работать в Зоне 1 и Зоне 2, с горючими и потенциально взрывоопасными пробами, или с негорючими пробами газов
-
· Корпус настенного монтажа с видом взрывозащиты Ex eC может работать в Зоне 2 с пробами газов, концентрация которых ниже нижнего предела взрываемости (НПВ).
-
· Корпус для монтажа в 19-дюймовую стойку с видом взрывозащиты Ex eCможет эксплуатироваться с соответствующим внешним шкафом в Зоне 2, с горючими или негорючими газами.
SIPROCESS GA700
· Взрывозащищенное полевое исполнение для применения в Зоне 1 и Зоне 2 (только OXYMAT 7)
SIPROCESS GA700 – ULTRAMAT 7
-
· Для измерений в управлении котлами на мусоросжигательных заводах, или для измерения технологических газов на химических предприятиях
-
· Высокая точность измерения сложных газовых смесей на основе двухлучевого метода NDIR
-
· Встроенная опция коррекции перекрестных влияний газов
-
· Оснащен функцией предупредительного обслуживания
SIPROCESS GA700 – OXYMAT 7
-
· Для измерения концентрации кислорода
-
· Диапазоны измерения от 0–0,5% (наименьший диапазон) до 0–100% (наибольший диапазон)
-
· Чрезвычайно высокая точность измерения на основе принципа парамагнитного переменного давления
-
· Окружающая температура до 50 °C
SIPROCESS GA700 – CALOMAT 7
-
· С детектором теплопроводности для количественного определения концентрации H2 и He в бинарных или квазибинарных газовых смесях
-
· Диапазон измерения 0–0,5% (наименьший диапазон измерения) или0–100% (наибольший диапазон измерения)

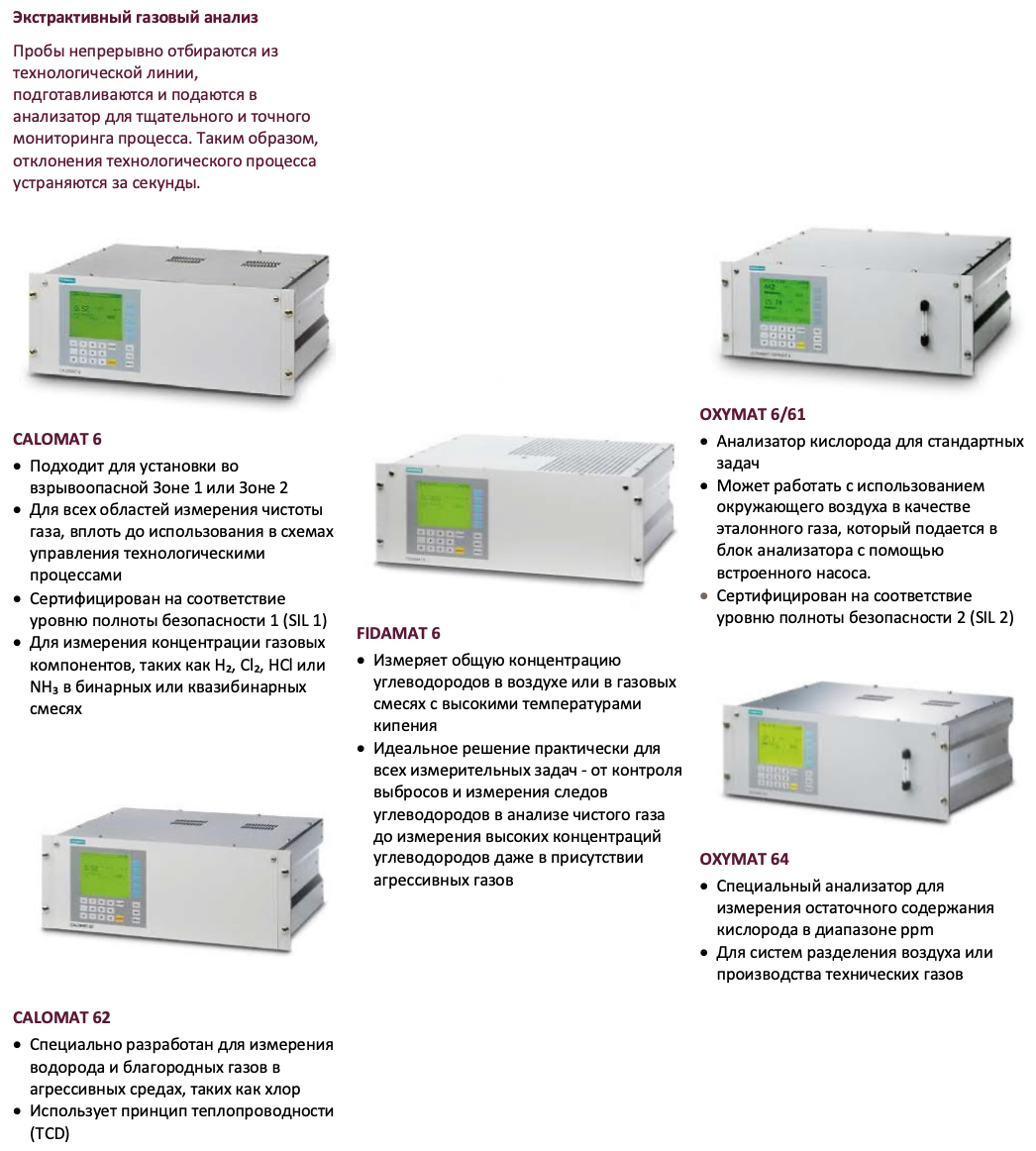

Экстрактивный газовый анализ
Пробы непрерывно отбираются из технологической линии,подготавливаются и подаются в анализатор для тщательного и точного мониторинга процесса. Таким образом,отклонения технологического процесса устраняются за секунды.
CALOMAT 6
-
· Подходит для установки во взрывоопасной Зоне 1 или Зоне 2
-
· Для всех областей измерения чистоты газа, вплоть до использования в схемах управления технологическими процессами
-
· Сертифицирован на соответствие уровню полноты безопасности 1 (SIL 1)
-
· Для измерения концентрации газовых компонентов, таких как H2, Cl2, HCl или
NH3 в бинарных или квазибинарных смесях
FIDAMAT 6
-
· Измеряет общую концентрацию углеводородов в воздухе или в газовых смесях с высокими температурами кипения
-
· Идеальное решение практически для всех измерительных задач - от контроля выбросов и измерения следов углеводородов в анализе чистого газа до измерения высоких концентраций углеводородов даже в присутствии агрессивных газов
OXYMAT 6/61
· Анализатор кислорода для стандартных задач
· Может работать с использованием окружающего воздуха в качестве эталонного газа, который подается в блок анализатора с помощью встроенного насоса.
· Сертифицирован на соответствие уровню полноты безопасности 2 (SIL 2)
OXYMAT 64
-
· Специальный анализатор для измерения остаточного содержания кислорода в диапазоне ppm
-
· Для систем разделения воздуха или производства технических газов
CALOMAT 62
-
· Специально разработан для измерения водорода и благородных газов в агрессивных средах, таких как хлор
-
· Использует принцип теплопроводности(TCD)

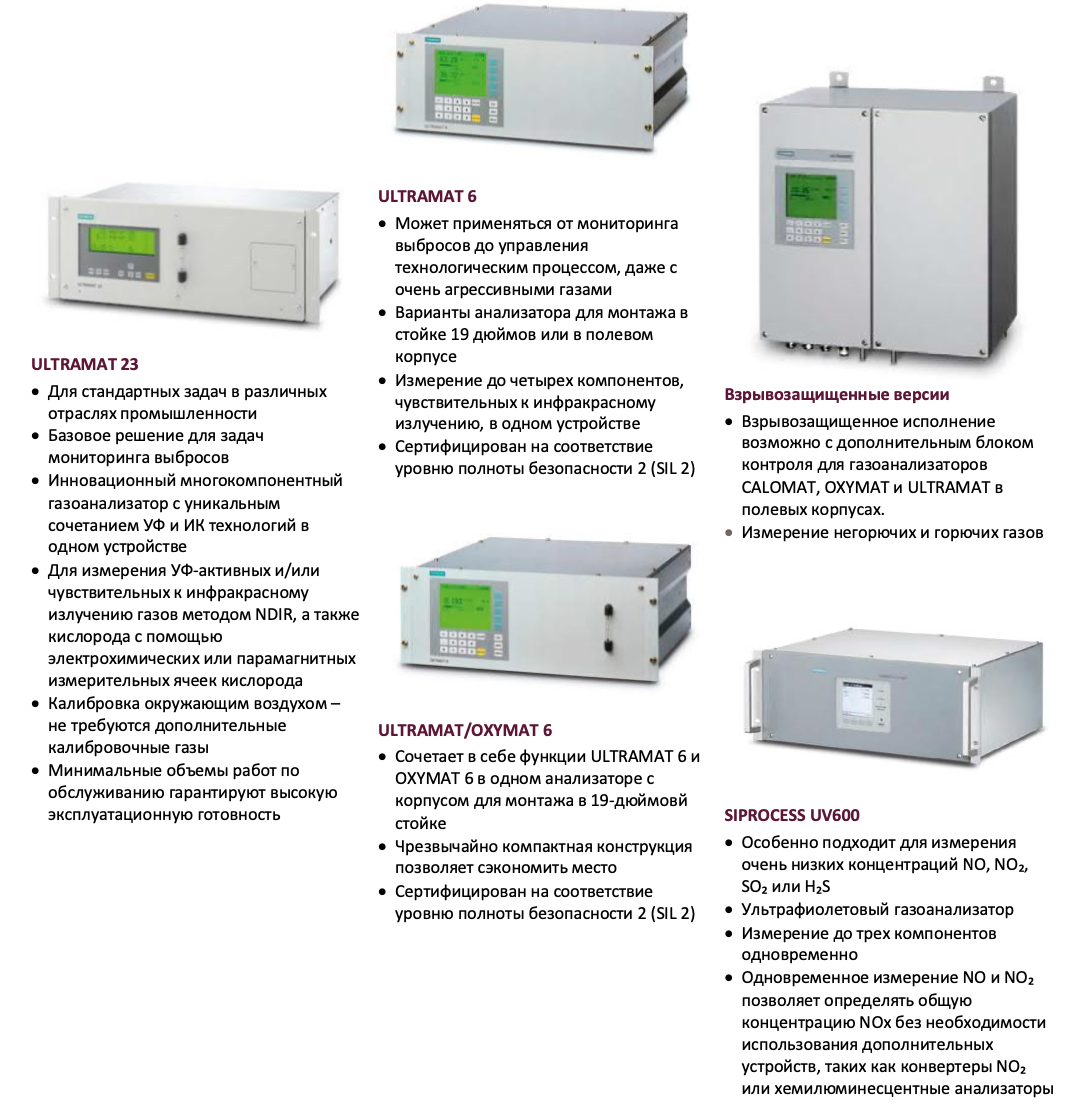

ULTRAMAT 23
-
· Для стандартных задач в различных отраслях промышленности
-
· Базовое решение для задач мониторинга выбросов
-
· Инновационный многокомпонентный газоанализатор с уникальным сочетанием УФ и ИК технологий в одном устройстве
-
· Для измерения УФ-активных и/или чувствительных к инфракрасному излучению газов методом NDIR, а также кислорода с помощью электрохимических или парамагнитных измерительных ячеек кислорода
-
· Калибровка окружающим воздухом –не требуются дополнительные калибровочные газы
-
· Минимальные объемы работ по обслуживанию гарантируют высокую эксплуатационную готовность
ULTRAMAT 6
-
· Может применяться от мониторинга выбросов до управления технологическим процессом, даже с очень агрессивными газами
-
· Варианты анализатора для монтажа в стойке 19 дюймов или в полевом корпусе
-
· Измерение до четырех компонентов,чувствительных к инфракрасному излучению, в одном устройстве
-
· Сертифицирован на соответствие уровню полноты безопасности 2 (SIL 2)
ULTRAMAT/OXYMAT 6
· Сочетает в себе функции ULTRAMAT 6 иOXYMAT 6 в одном анализаторе с корпусом для монтажа в 19-дюймовй стойке
· Чрезвычайно компактная конструкция позволяет сэкономить место
· Сертифицирован на соответствие уровню полноты безопасности 2 (SIL 2)
Взрывозащищенные версии
· Взрывозащищенное исполнение возможно с дополнительным блоком контроля для газоанализаторовCALOMAT, OXYMAT и ULTRAMAT в полевых корпусах.
· Измерение негорючих и горючих газов
SIPROCESS UV600
-
· Особенно подходит для измерения очень низких концентраций NO, NO2, SO2 или H2S
-
· Ультрафиолетовый газоанализатор
-
· Измерение до трех компонентов
одновременно
-
· Одновременное измерение NO и NO2
позволяет определять общую концентрацию NOx без необходимости использования дополнительных устройств, таких как конвертеры NO2 или хемилюминесцентные анализаторы

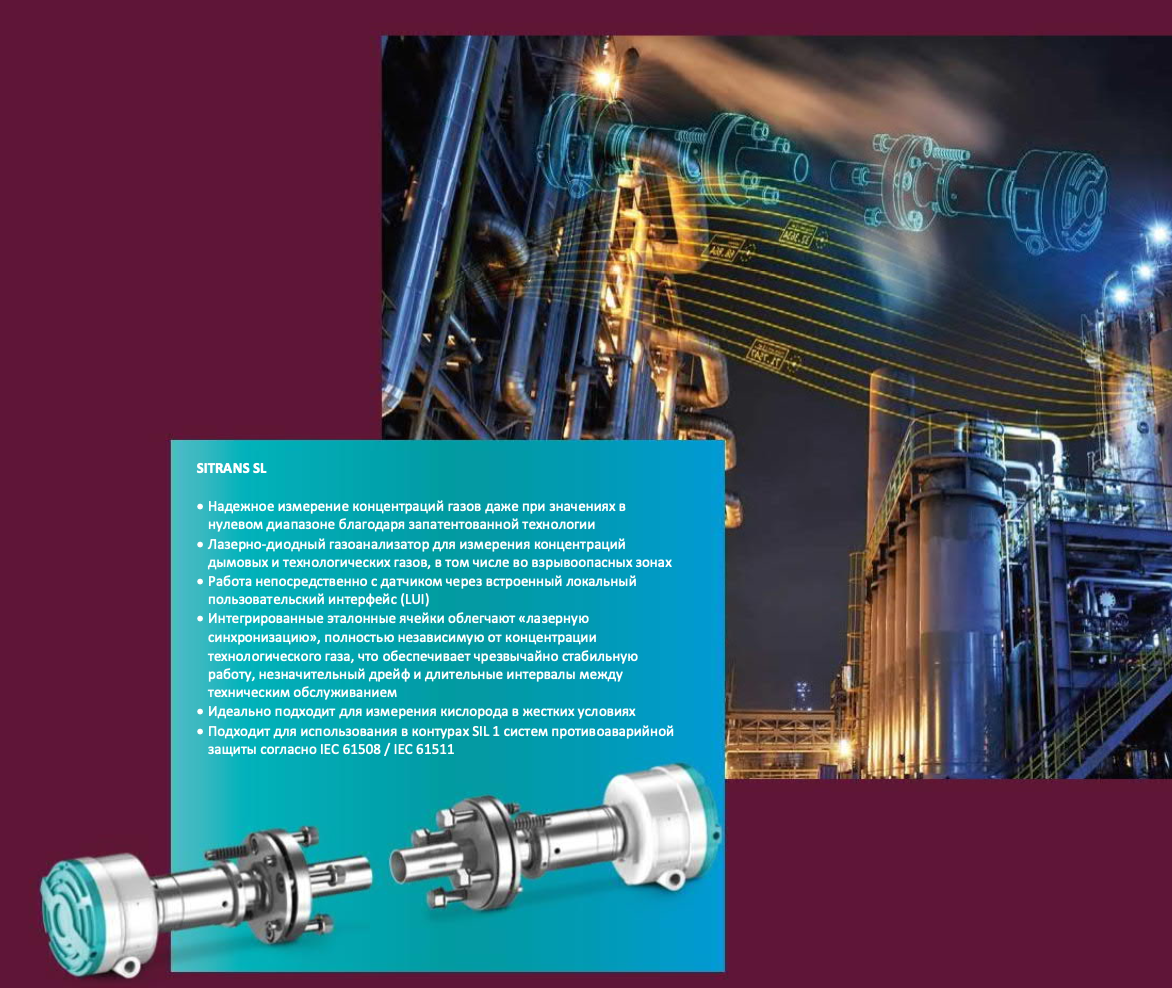

SITRANS SL
-
· Надежное измерение концентраций газов даже при значениях в нулевом диапазоне благодаря запатентованной технологии
-
· Лазерно-диодный газоанализатор для измерения концентраций дымовых и технологических газов, в том числе во взрывоопасных зонах
-
· Работа непосредственно с датчиком через встроенный локальный пользовательский интерфейс (LUI)
-
· Интегрированные эталонные ячейки облегчают «лазерную синхронизацию», полностью независимую от концентрации технологического газа, что обеспечивает чрезвычайно стабильную работу, незначительный дрейф и длительные интервалы между техническим обслуживанием
-
· Идеально подходит для измерения кислорода в жестких условиях
-
· Подходит для использования в контурах SIL 1 систем противоаварийной
защиты согласно IEC 61508 / IEC 61511

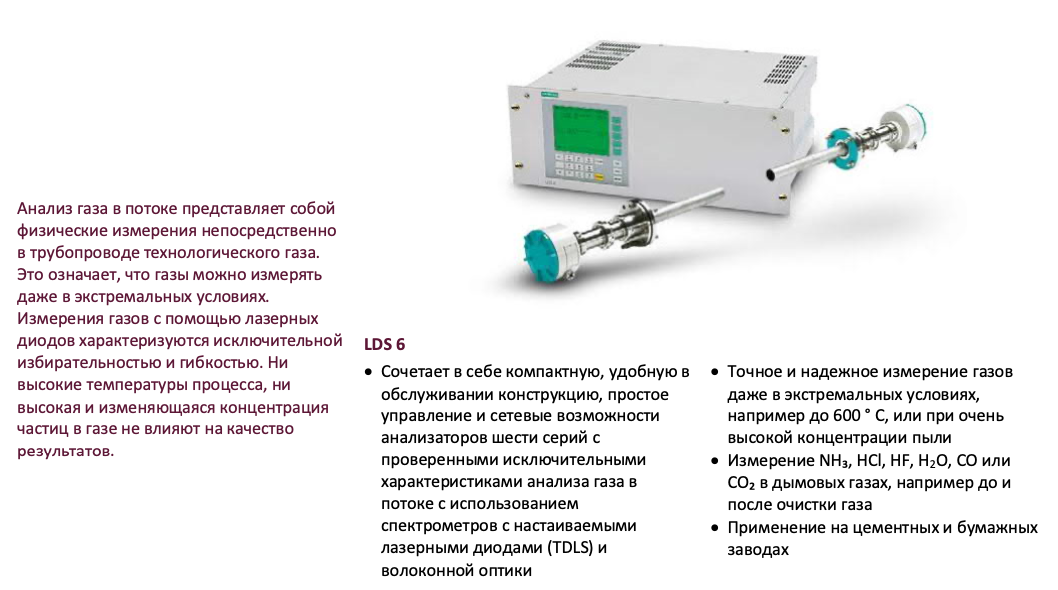

Анализ газа в потоке представляет собой физические измерения непосредственно в трубопроводе технологического газа.Это означает, что газы можно измерять даже в экстремальных условиях.Измерения газов с помощью лазерных диодов характеризуются исключительной избирательностью и гибкостью. Ни высокие температуры процесса, ни высокая и изменяющаяся концентрация частиц в газе не влияют на качество результатов.
LDS 6
· Сочетает в себе компактную, удобную в обслуживании конструкцию, простое управление и сетевые возможности анализаторов шести серий с проверенными исключительными характеристиками анализа газа в потоке с использованием спектрометров с настаиваемыми лазерными диодами (TDLS) и волоконной оптики
· Точное и надежное измерение газов даже в экстремальных условиях,например до 600 ° C, или при очень высокой концентрации пыли
· Измерение NH3, HCl, HF, H2O, CO илиCO2 в дымовых газах, например до и после очистки газа
· Применение на цементных и бумажных заводах
Эффективность и непревзойденная производительность
Применение газовых хроматографов MAXUM компании SIEMENS дает пользователю ряд преимуществ, вытекающих из наших инновационных технологий в сочетании с многолетним опытом в области промышленной газовой хроматографии. Гибкость нашей продукции позволяет нам разработать идеальное решение для любой задачи.Мощные и эффективные хроматографы решают широкий спектр измерительных задач в различных секторах, включая химическую, нефтехимическую,нефтеперерабатывающую промышленность, добычу и транспортировку природного газа, газопереработку и производство СПГ.
MAXUM версия II – это результат многолетнего опыта и технологических разработок. Он устанавливает стандарт в отрасли, когда речь идет о гибкости, универсальности и надежности.
-
· Измеряет химический состав газов и паров жидкостей
-
· Отвечает требованиям к надежным оперативным
измерениям в жестких производственных условия

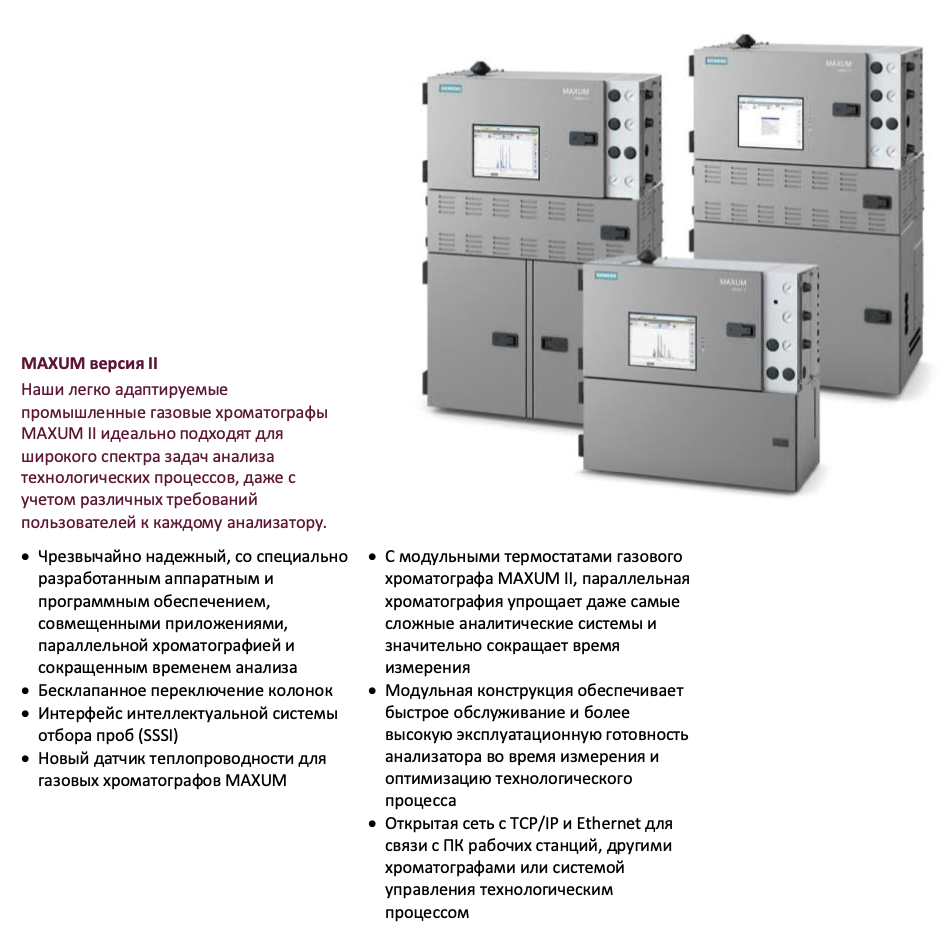

MAXUM версия II
Наши легко адаптируемые промышленные газовые хроматографыMAXUM II идеально подходят для широкого спектра задач анализа технологических процессов, даже с учетом различных требований пользователей к каждому анализатору.
-
· Чрезвычайно надежный, со специально разработанным аппаратным и программным обеспечением,совмещенными приложениями,параллельной хроматографией и сокращенным временем анализа
-
· Бесклапанное переключение колонок
-
· Интерфейс интеллектуальной системы
отбора проб (SSSI)
-
· Новый датчик теплопроводности для
газовых хроматографов MAXUM
· С модульными термостатами газового хроматографа MAXUM II, параллельная хроматография упрощает даже самые сложные аналитические системы и значительно сокращает время измерения
· Модульная конструкция обеспечивает быстрое обслуживание и более высокую эксплуатационную готовность анализатора во время измерения и оптимизацию технологического процесса
· Открытая сеть с TCP/IP и Ethernet для связи с ПК рабочих станций, другими хроматографами или системой управления технологическим процессом

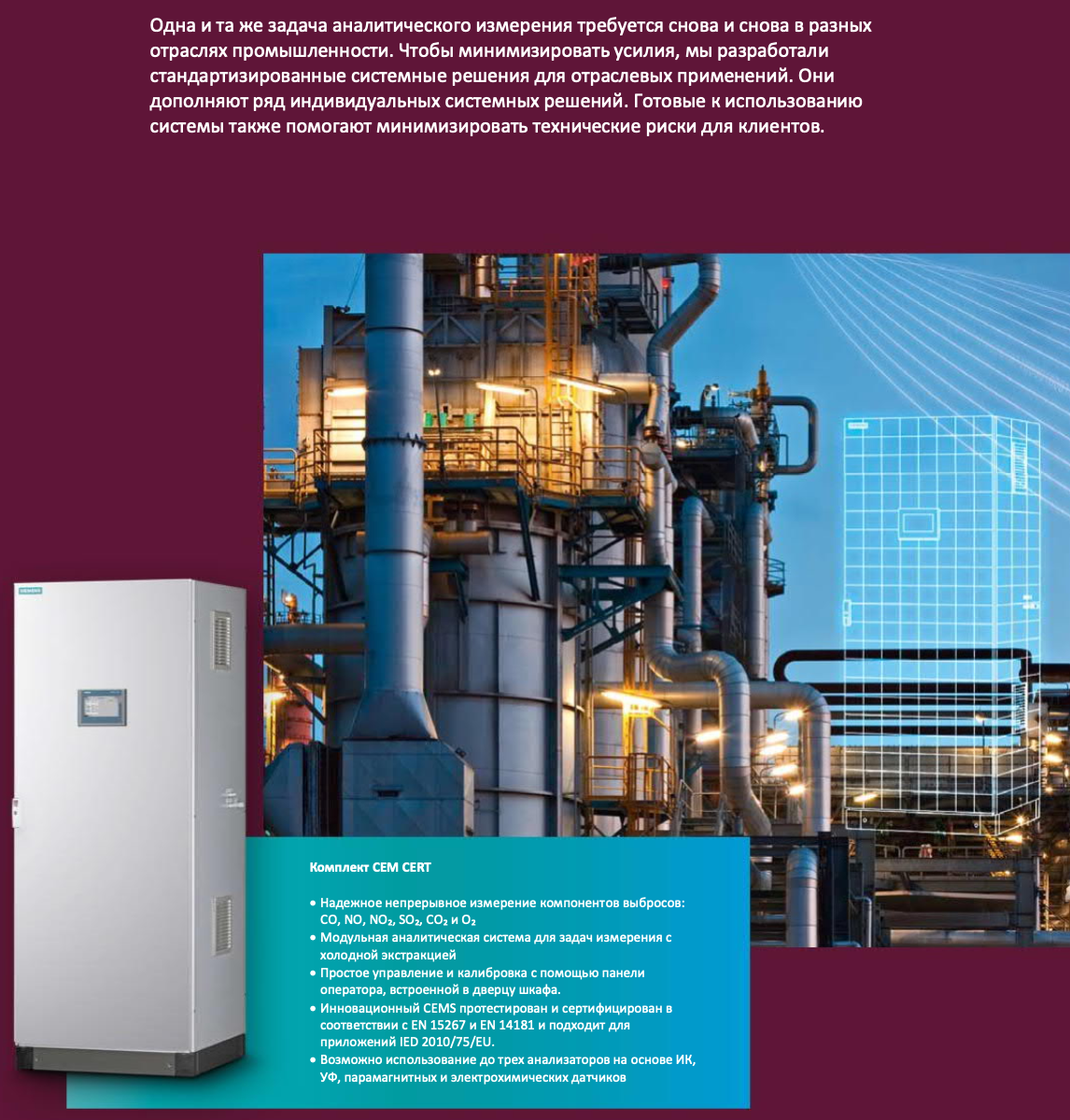

Применение аналитических систем задает тенденцию к стандартизации
Одна и та же задача аналитического измерения требуется снова и снова в разных отраслях промышленности. Чтобы минимизировать усилия, мы разработали стандартизированные системные решения для отраслевых применений. Они дополняют ряд индивидуальных системных решений. Готовые к использованию системы также помогают минимизировать технические риски для клиентов.

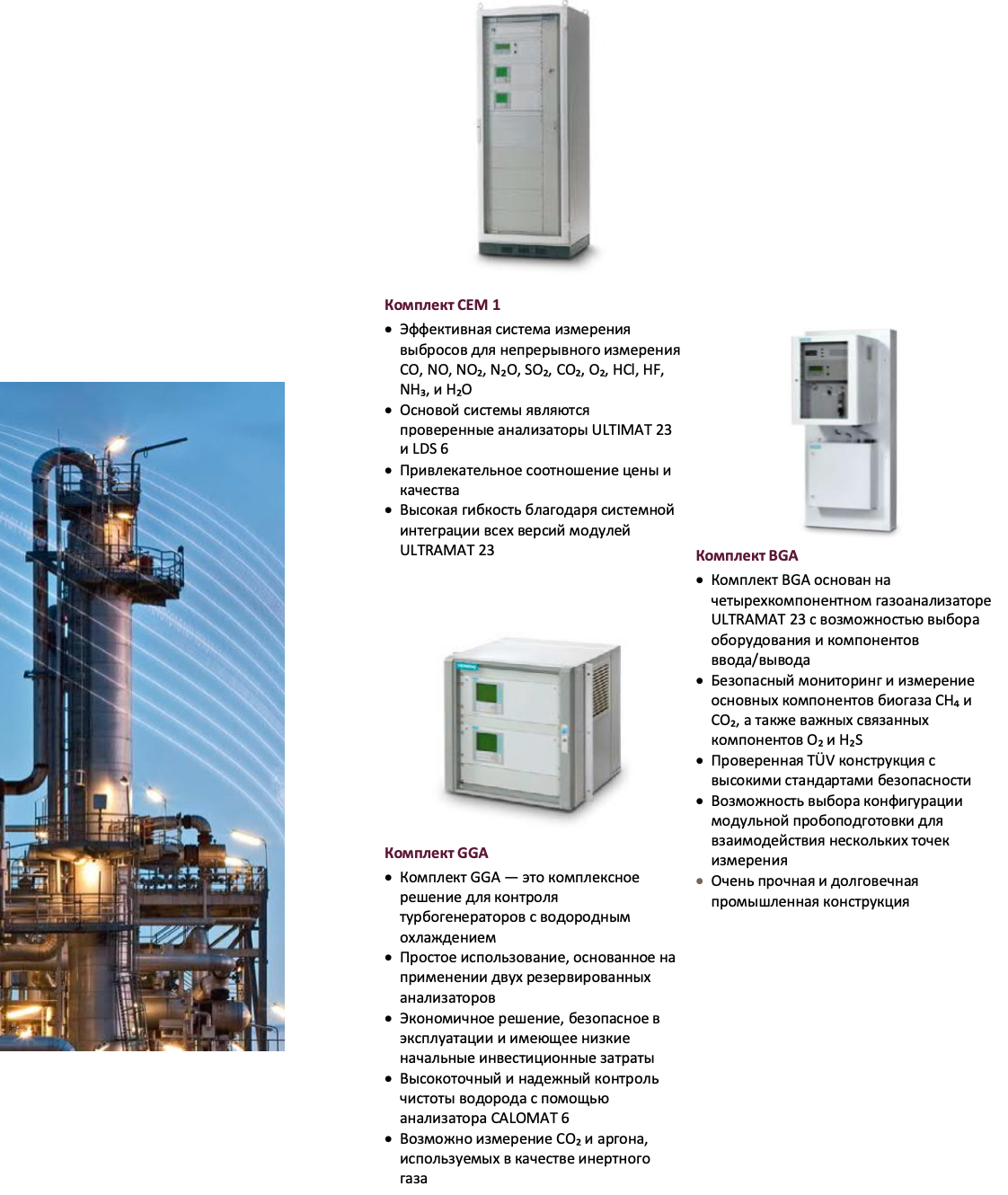

Комплект CEM 1
-
· Эффективная система измерения выбросов для непрерывного измеренияCO, NO, NO2, N2O, SO2, CO2, O2, HCl, HF, NH3, и H2O
-
· Основой системы являются проверенные анализаторы ULTIMAT 23и LDS 6
-
· Привлекательное соотношение цены и качества
-
· Высокая гибкость благодаря системной интеграции всех версий модулейULTRAMAT 23
Комплект GGA
-
· Комплект GGA — это комплексное решение для контроля турбогенераторов с водородным охлаждением
-
· Простое использование, основанное на применении двух резервированных анализаторов
-
· Экономичное решение, безопасное в эксплуатации и имеющее низкие начальные инвестиционные затраты
-
· Высокоточный и надежный контроль чистоты водорода с помощью анализатора CALOMAT 6
-
· Возможно измерение CO2 и аргона,используемых в качестве инертного газа
-
Комплект BGA
-
· Комплект BGA основан на четырехкомпонентном газоанализатореULTRAMAT 23 с возможностью выбора оборудования и компонентов ввода/вывода
-
· Безопасный мониторинг и измерение основных компонентов биогаза CH4 иCO2, а также важных связанных компонентов O2 и H2S
-
· Проверенная TÜV конструкция с высокими стандартами безопасности
-
· Возможность выбора конфигурации модульной пробоподготовки для взаимодействия нескольких точек измерения
-
· Очень прочная и долговечная промышленная конструкция
