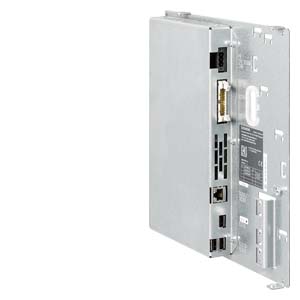

«Тонкий» клиент (TCU) «Тонкий» клиент (TCU) для децентрализованной периферии обеспечивает физическое разделение панелей оператора SINUMERIK OP/TP и SINUMERIK PCU, а также подключение до 4 панелей оператора, каждая с TCU к PCU. В этом случае пользовательский интерфейс SINUMERIKPCU 50/70 копируется на несколько OP.
Особенности
«Тонкий» клиент (TCU) - Плоские панели оператора благодаря незначительной установочной глубине и небольшому рассеянию мощности.
- Более прочная установка SINUMERIKPCU в шкафу управления.
- Эффективная работа больших станков с использованием до 5 одинаковых панелей оператора.
Дизайн
«Тонкий» клиент (TCU) TCU подключаются через Ethernet в качестве «тонких» клиентов по выделенной подсети (через сервер DHCP в PCU) к PCU.
- Графическое разрешение от 640 x 480 до 1024 x 768
Порты:
- 2 x USB 1.1 для подключения мышки и клавиатуры
- Ethernet 10/100 Мбит/с
Функции
«Тонкий» клиент (TCU) Децентрализованная периферия с TCU также предлагает:
- Обмен сигналами между PCU и панелью оператора через IndustrialEthernet
- Простая сборка и инсталляция благодаря модульной структуре
- Функциональность PCU как при централизованном расположении (например, количество гнезд PCI). На всех панелях оператора отображается один и тот же операционный дисплей, к которому можно обратиться с любой панели оператора. Работа с «тонким» клиентом имеет те же права доступа, что и работа с панелью оператора, подключенной непосредственно к PCU. В пассивном режиме экран панели оператора затемнен.
- Работа возможна на активной панели оператора. Разрешающая функция позволяет пассивной панели оператора запрашивать рабочий режим.
- Возможна совместная работа панелей оператора в PCU или с интегральным TCU и панелью оператора, непосредственно подключенных к PCU.
- Расстояние между PCU и панелями оператора определяется максимальным расстоянием двух мест доступа (100 м (323 фута)).
- Насыщенность цвета 16 бит
Требования:
- Панели оператора OP 010/OP 010C/OP 010S/OP 012/TP 012/OP 015/OP 015A/TP 015A с TFT-дисплеем
- Панели оператора с одинаковым разрешением экрана
- SINUMERIKPCU 50/70 1.2 ГГц с Windows XP и с базовым программным обеспечением PCUWinXP 7.4 и ThinClient.
Интеграция
«Тонкий» клиент (TCU)
Технические данные
«Тонкий» клиент (TCU) |
| 6FC5312-0DA00-0AA1 |
| Наименование продукта | SINUMERIK Thin Client Unit TCU |
| Входное напряжение | 24 В DC |
| Потребляемая мощность , макс. | 36 Вт |
| Степень защиты по EN 60529 (IEC 60529) | IP00 |
| Влажность согласно с EN 60721-3-3 | Класс 3K5 конденсат и обледенение не допускается. Нижний уровень температуры 0 °C |
| Относительная влажность |
|
| 5 ... 95 % at 25 °C |
| 5 ... 95 % at 25 °C |
| 5 ... 80 % at 25 °C |
| Температура окружающей среды |
|
| -25 … +55 °C |
| -25 … +55 °C |
| 0 … 55 °C |
| Размеры |
|
| 260 мм |
| 265 мм |
| 40 мм |
| Вес, прибл. | 1.7 кг |
| Сертификации, по | CE, cULus |
Дальнейшая информация
«Тонкий» клиент (TCU) Информация по компонентам SIMATIC NET, таким как коммутаторы Industrial Ethernet ELS TP40/ELS TP40M/ELS TP80 или SCALANCE X108 и стандартным/гибким кабелям Industrial Ethernet FC TP можно найти в каталоге IK PI 2004 или в Siemens A&D Mall.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5312-0DA00-0AA2 | 714 | SINUMERIK 840D/840D SL TCU 20.2 (THIN CLIENT UNIT) FOR SINUMERIK/SIMOTION | 949.09 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5248-0AF20-0AA0 | 714 | SINUMERIK 810D/840D МОНТАЖНЫЙ УГОЛОК ПЛОСКИЙ ДЛЯ PCU С ИЛИ БЕЗ ПЕРЕДАТЧИКА VIDEOLINK В ШКАФУ 1 НАБОР = 2 ШТ. | 44.94 |
| 6FC5248-0AF20-1AA1 | 714 | SINUMERIK 810D/840D МОНТАЖНЫЙ УГОЛОК КНИЖКОЙ ДЛЯ PCU 50.5/50.3/50 БЕЗ ПЕРЕДАТЧИКА VIDEOLINK В ШКАФУ 1 НАБОР | 93.09 |
| 6FC5248-0AF20-2AA0 | 714 | SINUMERIK 810D/840D МОНТАЖНЫЙ УГОЛОК ДЛЯ PCU, ПРИЕМНИКА VIDEOLINK ИЛИ TCU ЗА ПАНЕЛЬЮ ОПЕРАТОРА 1 НАБОР = 2 ШТ. | 44.94 |
| 6FC5347-0AF10-0AA0 | 714 | SINUMERIK OPERATOR PANEL FRONT DIRECT CONTROL KEY CABLE FOR TCU 20.2, TCU 30.2 | 103.68 |
