| Тип | 10 A | 20 A |
| Заказной номер | 6EP1 434-2BA00 | 6EP1 436-2BA00 |
| Вход | Трехфазный AC | Трехфазный AC |
| Номинальное напряжение Vвх ном. | 3-ф. от 400 до 500 В широкий входной диапазон | 3-ф. от 400 до 500 В широкий входной диапазон |
| Диапазон напряжений | 3-ф. от 360 до 550 В (от 340 до 360 В для 2 с макс. или при макс. 0.9 x Iвых ном ) | 3-ф. от 360 до 550 В (от 340 до 360 В для 2 с иакс. или при макс. 0.9 x Iвых ном ) |
| Крутизна всплеска | VDE 0160 ограничение кривой W1 | VDE 0160 ограничение кривой W1 |
| Буферизация перебоев в питающей цепи при Iвых ном | > 6 мс при Vвх =360 В | > 3 мс при Vвх =360 В |
| Номинальная частота в сети питания | 50/60 Гц; от 47 до 63 Гц | 50/60 Гц; от 47 до 63 Гц |
| Номинальный ток Iвх ном при 400 В | 0.65 A | 1.2 A |
| Предельный ток в импульсе (+250C) | тип. 10 A | тип. 10 A |
| I²t | < 1.0 A²с | < 1.0 A²с |
| Встроенный входной предохранитель | Нет | Нет |
| Рекомендуемый автомат защиты (IEC 898) на питающем кабеле | 3-полюсный CB с характеристикой до 25 A (6 A реком.) или для CB двигателя 3VU1300-0MJ00 или 3RV1021-1DA10, с установкой 3 A | 3-полюсный CB с характеристикой до 25 A (6 A реком.) или для CB двигателя 3VU1300-0MJ00 или 3RV1021-1DA10, с установкой 3 A |
| Выход | Регулируемый, гальваническая развязка | Регулируемый, гальваническая развязка |
| Номинальное напряжение Vвых. ном. | 24 В DC | 24 В DC |
| Общая устойчивость | ± 3 % | ± 3 % |
| Остаточная пульсация (переключающая частоты примерно 50 кГц) | < 150 mVpp | < 150 mVpp |
| Всплески (ширина диапазона примерно 20 MГц) | < 240 mVpp | < 240 mVpp |
| Устанавливаемый диапазон 1) | от 22.8 до 26.4 В | от 22.8 до 26.4 В |
| Индикатор состояния | Зеленый индикатор для 24 В OK | Зеленый индикатор для 24 В OK |
| Реакция на переключение вкл/выкл | Без перерегулирования Vвых (мягкий старт) | Без перерегулирования Vвых (мягкий старт) |
| Задержка запуска | - | - |
| Номинальный выходной ток Iвых ном | 10 A | 20 A |
| Диапазон тока | | |
| при +45 °C | от 0 до 10 A | от 0 до 20 A |
| при +55 °C | от 0 до 10 A | от 0 до 20 A |
| Динамика V/I для | | |
| Короткого замыкания при старте | - | - |
| Короткого замыкания при работе | Постоянный ток, примерно до 17 A | Постоянный ток, примерно до 28 A |
| Параллельное подключение для повышения мощности 1) | Да | Да |
| Эффективность (КПД) | | |
| Эффективность при Vвых ном, I вых ном | Примерно. 89 % | Примерно. 89 % |
| Потери энергии при Vвых ном, Iвых ном | Примерно. 30 Вт | Примерно. 59 Вт |
| Регулирование | | |
| Динамическая компенсация линии (Vвх ном ± 15%) | < 1 % | < 1 % |
| Динамическая компенсация нагрузки (Iвых: 50/100/50 %) | ± 2% | ± 2% |
| Время коррекции | | |
| Шаг нагрузки 50…100 % | < 2 мс | < 2 мс |
| Шаг нагрузки 100…50 % | < 2 мс | < 2 мс |
| Защита и контроль | | |
| Выходная защита от перенапряжения | Да, по EN 60 950 | Да, по EN 60 950 |
| Ограничение тока | тип. от 10.5 до 13 A | тип. от 21 до 26 A |
| Защита от короткого замыкания | Постоянная токовая характеристика до 0 В | Постоянная токовая характеристика до 0 В |
| Длительное короткое замыкание RMS тока | < 20 A | < 30 A |
| Индикатор перегрузка/ короткое замыкание | - | - |
| Безопасность | | |
| Изоляция первичная/ вторичная | Да, SELV выходное напряжение Vвых по EN 60950 | Да, SELV выходное напряжение Vвых по EN 60950 |
| Класс защиты (IEC 536; VDE 0106 T1) | Класс I | Класс I |
| Потери тока | < 0.35 мA (550 В/60 Гц) | < 0.35 мA (550 В/60 Гц) |
| Испытания TÜV типа | Да | Да |
| Маркировка CE | Да | Да |
| UL/CSA одобрение | Да, UL/cUL список (UL 508, CSA 22.2) | Да, UL/cUL список (UL 508, CSA 22.2) |
| FM одобрение | Ожидается | Ожидается |
| Морской сертификат | - | - |
| Степень защиты (EN 60 529; VDE 0470 T1) | IP 20 | IP 20 |
| EMC | | |
| Помехи | EN 50 081-1, EN 55 022 Класс B | EN 50 081-1, EN 55 022 Класс B |
| Ограничение гармоник | EN 61 000-3-2 | EN 61 000-3-2 |
| Помехоустойчивость | EN 50 082-2, IEC 801 | EN 50 082-2, IEC 801 |
| Рабочие спецификации | | |
| Диапазон температуры окружающего воздуха | От 0 до +55 °C с естественной вентиляцией | От 0 до +55 °C с естественной вентиляцией |
| Диапазон температур транспортировки и хранения | от -25 до +85 °C | от -25 до +85 °C |
| Класс влажности | Климатический класс 3K3 до EN 60 721 | Климатический класс 3K3 до EN 60 721 |
| Механические характеристики | | |
| Клеммы | | |
| Входное питание L, N, PE | Винтовые клеммы, каждая под толщину от 0.5 до 2.5 мм2 для одножильного/многожильного провода | Винтовые клеммы, каждая под толщину от 0.5 до 2.5 мм2 для одножильного/многожильного провода |
| Выход L+ | 1 клемма под толщину от 0.33 до 10 мм2 | 1 клемма под толщину от 0.33 до 10 мм2 |
| Выход M (земля) | 2 клеммы под толщину от 0.33 до 10 мм2 | 2 клеммы под толщину от 0.33 до 10 мм2 |

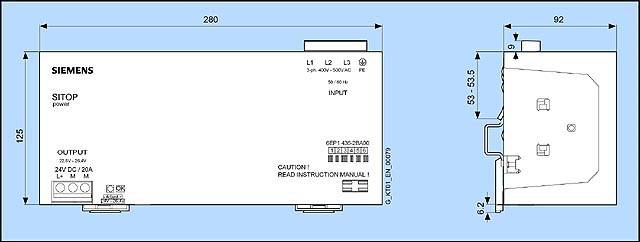

| Размеры (Ш x В x Г) в мм | 280x125x92 | 280x125x92 |
| Область монтажа в мм | 320x225 | 320x225 |
| Вес, примерно | 2 кг | 2 кг |
| Установка | Установка на профильную шину DIN EN 50 022-35x15/7.5 | Установка на профильную шину DIN EN 50 022-35x15/7.5 |
| Аксессуары | 90° монтажный уголок: см. Аксессуары | 90° монтажный уголок: см. Аксессуары |
