1FK7 с SINAMICS S120 Servo Control

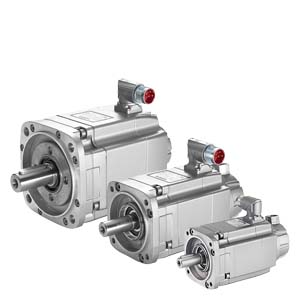

Новые трехфазные серводвигатели 1FK7 это очень компактные синхронные двигатели постоянного возбуждения. Они являются продолжением серии электродвигателей 1FK6.
Благодаря доступным опциям, редукторам и датчикам, а также расширенному спектру продуктов, двигатели 1FK7 могут быть оптимально согласованы с любым использованием. Таким образом, они отвечают постоянно растущим требованиям новых поколений станков.
В комбинации с линейной приводов SIMODRIVE 611 двигатели 1FK7 образуют высокопроизводительную систему с большой функциональностью. Интегрированные системы датчиков для управления числом оборотов и положением могут выбираться в зависимости от использования: Со встроенным синус(но)-косинусным преобразователем двигатель 1FK7 работает на SIMODRIVE 611 analog/universal, со встроенным инкрементальным или абсолютным датчиком - на SIMODRIVE 611 digital/universal.
Двигатели рассчитаны преимущество для работы без принудительной вентиляции и отводят возникающие потери тепла через поверхность. Двигатели 1FK7 обладают высокой перегрузочной способностью.
Особенности
| | Чертеж | | Заказные данные |
1FK7 с SINAMICS S120 Servo Control Двигатели 1FK7 Compact предлагают:
компактный монтаж, благодаря очень высокой удельной мощности универсальное использование для большого числа приложений широкий спектр двигателей
Двигатели 1FK7 High Dynamic предлагают:
очень высокую динамику, благодаря очень малому моменту инерции ротора
Область применения
| | Чертеж | | Заказные данные |
1FK7 с SINAMICS S120 Servo Control - Станки
- Роботы и манипуляторы
- Обработка дерева, стекла, керамики и камня
- Упаковочные и текстильные машины, обработка пластика
- Вспомогательные оси
Технические данные
| | Чертеж | | Заказные данные |
1FK7 с SINAMICS S120 Servo Control | Наименование продукта | 1FK7 Compact motor1FK7 High Dynamic motor |
|---|---|
| Тип двигателя | Синхронный двигатель с постоянным возбуждением |
| Магнитный материал | Редкоземельный магнит |
| Охлаждение | Самоохлождение |
| Контроль температуры | Датчик температуры KTY 84 в обмотке статора |
| Изоляция обмотки статора EN 60034-1 (IEC 60034-1) | Класс нагревостойкости F для температуры обмотки ΔT = 100 K при температуре окружающей среды +40 °C (104 °F) |
| Тип EN 60034-7 (IEC 60034-7) | IM B5 (IM V1, IM V3) |
| Степень защиты EN 60034-5 (IEC 60034-5) | IP64 |
| Конец вала на стороне приводаDIN 748-3 (IEC 60072-1) 2) | Гладкий вал |
| Точность вращения, соосность и линейное движениеDIN 42955 (IEC 60072-1) 1) | Допуск N (нормальный) |
| Уровень вибрации EN 60034 14 (IEC 60034 14) | Уровень A выдерживается до ном. числа оборотов |
| Макс. уровень звукового давления L pA (1 м) в соответствии с DIN EN ISO 1680, макс. |
|
| 55 дБ |
| 65 дБ |
| 70 дБ |
| Встраиваемые системы датчиков без интерфейса DRIVE-CLiQ |
|
| Встраиваемые системы датчиков с интерфейсом DRIVE-CLiQ |
|
| Соединение | Штекеры сигнальный и силовой вращающиеся (270°) |
| Цвет1) | Неокрашенный |
| 2-ая табличка с техническими данными1) 3-ая табличка с техническими данными | Приклеена к торцевому щитуУпакована отдельно
|
| Опции1) |
|
Имп/об. = импульсов на оборот
1) 1FK701 поставляется только с классом защиты IP54 и окраской антрацит, шильдик прилагается, планетарный редуктор невозможен.
2) Точность вращения конца вала, соосность центровочного колесика и равномерность вращения крепежного фланца к оси выхода вала.
Опции
| | Чертеж | | Заказные данные |
1FK7 с SINAMICS S120 Servo Control | Заказной код | Описание опций | 1FK7 Compact | 1FK7 High Dynamic |
|---|---|---|---|
| M03 | Версия для опасных областей Zone 2(согласно EN 50021/IEC 60079‑15) | ✓ | ✓ |
| M39 | Версия для опасных областей Zone 22(согласно EN 50281/IEC 61241) | ✓ | ✓ |
| N05 | Нестандартный конец вала (размеры как для двигателей 1FT5) | ✓ | ✓ |
| N25 | Тормоз с постоянными магнитами вместо пружинного тормоза | – | ✓ |
| K23 | Специальная окраска для „всемирных“ климатических условий, грунтовка и окраска (антрацит RAL 7016 окраска или по выбору с опцией X0.) | ✓ | ✓ |
| K24 | Грунтовка (без окраски) | ✓ | ✓ |
| X01 | Угольно-черный RAL 9005 | ✓ | ✓ |
| X02 | Кремовый RAL 9001 | ✓ | ✓ |
| X03 | Зеленый резеда RAL 6011 | ✓ | ✓ |
| X04 | Серая галька RAL 7032 | ✓ | ✓ |
| X05 | Небесно-голубой RAL 5015 | ✓ | ✓ |
| X06 | Светлая слоновая кость RAL 1015 | ✓ | ✓ |
| X08 | Белый алюминий RAL 9006, для пищевой промышленности | ✓ | ✓ |
| X27 | Галечно-серый RAL 9023 | ✓ | ✓ |
✓ Опция возможна
– Не возможно
M03Версия для опасных областей Zone 2 (согласно IEC EN 60079-15)
В Зоне 2 присутствуют огне- или взрывоопасные газы и пары только редко или кратковременно Степень защиты от воспламенения обозначается как EEx nA II ("non sparking").
Особые условия для применения двигателей 1FK7 в областях Zone 2, в частности, сокращение допустимых эксплуатационных частот вращения, точно описаны в приложении 610.40063.01 к пояснению соответствия EC 664.20025.21.
M39Версия для опасных областей Zone 22(согласно IEC EN 61241-1)
В Зоне 22 присутствует огне- или взрывоопасная пыль (непроводящая пыль) только редко и кратковременно Степень защиты от воспламенения обозначается какEx 3D T 150 °C.
Особые условия для применения двигателей 1FK7 в областях Zone 22 точно описаны в приложении 610.40071.01 к пояснению соответствия EC 664.20031.21.
Примечание касательно опций M03 и M39:
Если двигатели 1FK7 работают в Zone 2 или Zone 22, допустимо только подключение датчиков через коннекторы. Версия с DRIVE-CLiQ интерфейсом двигателя не возможна. Подключение к SINAMICS S120 допустимо только через SMC (Sensor Module Cabinet- Mounted).
N05Нестандартный конец вала(размеры как для двигателей 1FT5)
Двигатели 1FK7 могут поставляться со следующими размерами вала для совместимости с двигателями 1FT5:
- SH 36: 11 x 23 мм (0.43 x 0.91 in)
- SH 48: 14 x 30 мм (0.55 x 1.18 in)
- SH 63: 19 x 40 мм (0.75 x 1.57 in)
- SH 80: 24 x 50 мм (0.94 x 1.97 in)
- SH 100: 32 x 58 мм (1.26 x 2.28 in)
Примечание: Двигатели 1FK7 с SH 63 с опцией N05 не имеют совместимого фланца с двигателями 1FT5 с SH 63.
Q90Масло в редукторе для пищевой промышленности
Только для 1FK7 Compact с геликоидным и коническими редукторами
Характеристика
