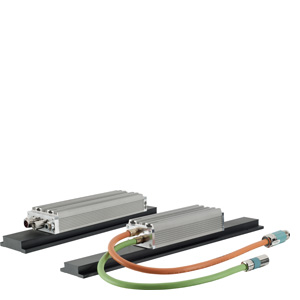

1FN6 для SINAMICS S120

В сочетании с системой приводов SINAMICS S120, 1FN6 образуют линейную прямую приводную систему, отвечающую самым высоким требованиям современного машиностроения.

Линейные двигатели 1FN6 включают первичную и вторичную часть, оборудованную магнитами, которые не сделаны из редкоземельных материалов - в отличие от применявшейся ранее технологии синхронных линейных двигателей. Первичная часть имеет фиксированные размеры, вторичная часть составляется из отдельных элементов (сегментов) в соответствии с желаемой длиной перемещения. Благодаря параллельной работе двигателей, усилие и длина могут выходить за пределы предложенного спектра.

Особенности

Чертеж

Заказные данные

1FN6 для SINAMICS S120

Исключительная динамика и высочайшая скорость перемещения
Высочайшая точность
Очень простой монтаж благодаря немагнитным вторичным частям
Износостойкость привода благодаря бесконтактной передаче усилия

Главное преимущество линейной прямой технологии привода - полное исключение:

Эффектов упругости, люфтов и трения в передачах
Собственных колебаний в механике привода

Следствием этого является высокая динамика и высокая точность. При использовании соответствующей измерительной системы и соответствующих температурных условиях двигатели могут позиционироваться с нанометрической точностью.

Область применения

Чертеж

Заказные данные

1FN6 для SINAMICS S120

Линейные оси с диапазоном перемещения 4 м (13.1 ft)или выше
Обработка и связанные оси в металлообрабатывающих станках и производственных машинах
Высокодинамичные и прецизионные оси в станках для гидравлической и лазерной резки
Приложения, в которых требуются немагнитные вторичные части

Дизайн

Чертеж

Заказные данные

1FN6 для SINAMICS S120

Простая механическая конструкция без промежуточных механических элементов, таких как ШВП, муфты и ремни, повышает надежность привода.

Возникающие практически только в первичной части тепловые потери отводятся через боковые охлаждающие ребра.

Благодаря цельнометаллическому кожуху (из нержавеющей стали) первичной части, достигается необходимая для использования в станках высокая механическая прочность и нечувствительность к загрязнению, а также высокая стойкость к агрессивным жидкостям.

Двигатель, благодаря большому воздушному зазору предъявляет лишь незначительные требования к подготовке монтажных поверхностей. Монтажный допуск для воздушного зазора составляет ± 0.3 мм (0.012 in).

Варианты конструкции

1FN6 линейные двигатели поставляются как двигатели с одной первичной частью.

Первичная часть монтируется параллельно соответствующей вторичной части. Несколько первичных частей могут двигаться по одной вторичной части.

Технические данные

Чертеж

Заказные данные

1FN6 для SINAMICS S120

Название продукта	1FN6 линейные двигатели
Тип двигателя	Синхронные линейные двигатели с постоянными магнитами
Постоянные магниты	Редкоземельные материалы Избыточная сила намагничивания для компенсации долгосрочных потерь
Изоляция в соответствии с EN (IEC) 60034-1	класс нагревостойкости 155 (F)
Контроль температуры в обмотке первичной части
В соответствии с DIN 44081/DIN 44082	3 последовательных PTC терморезистора
В соответствии с EN 60034-11 (IEC 60034-11)	KTY84 датчик температуры
Перегрузочная способность (FMAX:Fном.) выше макс.
Степень защиты в соответствии с EN 60034-5 (IEC 60034-5)
Первичная часть	IP23 Степень защиты двигателя определяется особенностями его ’ встраивания в рабочую машину. Минимальные требования: IP23.
Тип охлаждения	Естественное охлаждение
Измерительная система	Не входит в объем поставки.Выбирается в соответствии с требованиями технологии и привода.
Тип подключения	Подготовлен для раздельного подключения силовых и сигнальных кабелей

1) Обработка через внешний модуль датчиков SME120/SME125, см. Система приводов SINAMICS S120.

Характеристика

Чертеж

Заказные данные

1FN6 для SINAMICS S120

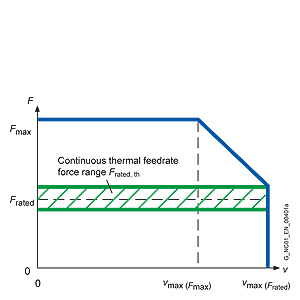

Линейные моторы 1FN6 обладают высокой перегрузочной способностью. Максимальный момент FMAX может быть достигнут только на скорости до vMAX(FMAX); на скорости до vMAX(Frated), достижим всегда только момент Frated .
