1FT6 с SINAMICS S120 Servo Control

Чертеж

Заказные данные

Двигатели 1FT6 это синхронные электродвигатели с возбуждением от постоянных магнитов в компактном исполнении.

Двигатели 1FT6 со встроенным датчиком могут работать с линейкой приводов SINAMICS S120.

Полностью цифровое управление линейки приводов SINAMICS S120 и датчики в двигателях 1FT6 отвечают самым высоким требованиям по динамике, диапазону регулирования скорости, точности вала и фланца.

В зависимости от типа охлаждения, предлагаются двигатели 1FT6 с самоохлаждением, принудительной вентиляцией или с водяным охлаждением. При самоохлаждении возникающие потери тепла отводятся через поверхность, а при принудительной вентиляции встроенный вентилятор ускоряет отвод потерь тепла. Макс. мощность и высокий класс защиты могут быть достигнуты посредством водяного охлаждения.

Особенности

Чертеж

Заказные данные

1FT6 с SINAMICS S120 Servo Control

Наивысшее качество поверхности обрабатываемой детали благодаря высокому качеству движения (синусоидальные токи)
Короткие переходные процессы вследствие высокой динамики
Силовой и сигнальный разъемы для применения в сильно загрязненной среде
Простая установка благодаря сокращению количества кабелей
Высокая стойкость к поперечным усилиям
Высокие тепловые резервы для длительных и кратковременных нагрузок
Высокая кратковременная перегрузочная способность (250 мс)
Очень хороший КПД
Очень хорошая динамика привода из-за малого момента инерции ротора
Малые пульсации крутящего момента (среднее значение 1 %)
Высокая степень защиты

Область применения

Чертеж

Заказные данные

1FT6 с SINAMICS S120 Servo Control

Высокопроизводительные станки и производственные машины
Машины с высокими требованиями к динамике, точности и гибкости, такие как печатные машины, поперечный рез, машины для работы с непрерывными материалами, транспортировка материалов и печатные машины.

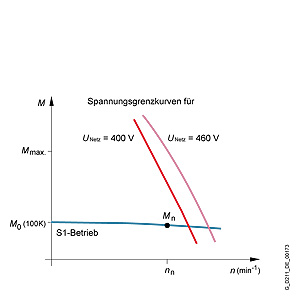

Технические данные

Чертеж

Заказные данные

1FT6 с SINAMICS S120 Servo Control

Название продукта	1FT6 двигатель
Тип двигателя	Синхронный двигатель с возбуждением от постоянных магнитов
Материал магнита	Редкоземельные материалы
Охлаждение	Естественное охлаждение, принудительное охлаждение, водяное охлаждение Для водяного охлаждения входная температура макс. 30 °C (86 °F)Избегая конденсация
Контроль температуры	KTY 84 датчик температуры в обмотке статора
Изоляция в обмотке статора согласно EN 60034‑1 (IEC 60034‑1)	Класс нагревостойкости 155 (F) для обмотки ΔT = 100 K при температуре окружающего воздуха 40 °C (104 °F).
Тип конструкции согласно EN 60034‑7 (IEC 60034‑7)	IM B5 (IM V1, IM V3)IM B14 (IM V18, IM V19)IM B35 с 1FT613/1FT616
Степень защиты согласно EN 60034‑5 (IEC 60034‑5)	IP64 стандарт тип,IP65 базовый тип
Конец вала со стороны привода согласно DIN 748‑3 (IEC 60072‑1)	Гладкий вал
Точность вала и фланца согласно DIN 42955 (IEC 60072‑1)1)	Допуск N
Амплитуда вибрации согласно EN 60034‑14 (IEC 60034‑14)	Степень A выше ном. скорость
Уровень звукового давления LpA (1 м) согласно EN ISO 1680, макс.
Двигатели с самоохлаждением/водяное охлаждение
1FT602 ... 1FT604	55 дБ (A)
1FT606 ... 1FT616	70 дБ (A)
Двигатели с принудительным охлаждением
1FT608/1FT610	70 дБ (A)
1FT613/1FT616	74 дБ (A)
Встроенный датчик двигателя без DRIVE-CLiQ интерфейса	Инкрементальный датчик sin/cos 1 Vpp 2048 ИМП/ОБ. Абсолютный датчик многооборотный (диапазон перемещений 4096 ) с интерфейсом EnDat:1FT603 … 1FT616: 2048 ИМП/ОБ.1FT602: 512 ИМП/ОБ. Резольвер многополюсный(количество пар полюсов двигателя и датчика совпадает) резольвер 2-полюсный
Встроенный датчик двигателя с DRIVE-CLiQ интерфейсом	22 бит инкрементальный датчик (2048 Имп/об. внутренний) Абсолютный датчик однооборотный+ 12 бит многооборотный (диапазон перемещений 4096 ) 1FT603 … 1FT616:22 бит однооборотный (2048 Имп/об. внутренний)1FT602:20 бит однооборотный (512 Имп/об. внутренний) 15 бит резольвер 14 бит резольвер
Подключение	Разъем для сигнального и силового кабеля 1FT602 ... 1FT613Клеммная коробка возможна для 1FT616
Окраска	Антрацит RAL 7016
второй шильдик	Упакован отдельно
Опции	Конец вала со стороны привода со шпонкой и шпоночным пазом (балансировка в половину шпонки) Амплитуда вибрации степень R Встроенный стояночный тормоз Степень защиты IP67, IP68 M5 аодключение подвода воздуха (не для принудительного охлаждения ) Клеммная коробка для силового кабеля 1FT610 ... 1FT613 Планетарный редуктор (требования: только для гладкий вал, точность вала и фланца допуск N, амплитуда вибрации степень A, и IP65 степень защиты)

ИМП/ОБ. = импульсов на оборот

1) Биение конца вала, концентричность центрирующего кольца и вала, и перпендикулярность вала и фланца.

Опции

Чертеж

Заказные данные

1FT6 с SINAMICS S120 Servo Control

Код заказа	Описание опций	1FT6 Естественное охлаждение	1FT6 Принудительное охлаждение	1FT6 Водяное охлаждение
K09	Клеммная коробка справа	–	✓(SH 160)	✓(SH 132 и 160)
K10	Клеммная коробка слева	–	✓(SH 160)	✓(SH 132 и 160)
L68	Балансировка в полную шпонку	–	✓(SH 132 и 160)	✓(SH 132 и 160)
M03	Версия для опасных областей Zone 2(согласно IEC EN 60079‑15)	✓(выше SH 100)	–	✓(SH 63 … 100)
M39	Версия для опасных областей Zone 22(согласно EN 50281)	✓(выше SH 100)	–	✓(SH 63 … 100)
N05	Нестандартный конец вала (размеры as for 1FT5)	✓(SH 63 … 100)	–	–
N40	Исполнение для пищевой промышленности	✓(SH 63 … 100)	–	✓(SH 63 … 100)
X01	Угольно-черный RAL 9005	✓	✓	✓
X02	Кремовый RAL 9001	✓	✓	✓
X03	Зеленый резеда RAL 6011	✓	✓	✓
X04	Серая галька RAL 7032	✓	✓	✓
X05	Небесно-голубой RAL 5015	✓	✓	✓
X06	Светлая слоновая кость RAL 1015	✓	✓	✓
