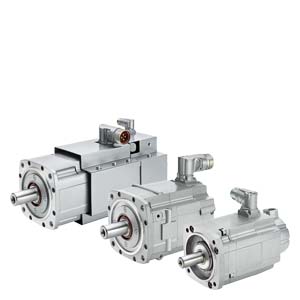

1FT7 для SINAMICS S120 Новый 1FT7 Компактный синхронный двигатель с возбуждением от постоянных магнитов имеет очень компактные размеры и привлекательный дизайн. Быстрая и легкая установка благодаря специальному профилю двигателя и быстро подключаемым коннекторам.
1FT7 Компактный двигатель имеет наивысшие показатели динамики, точности поддержания скорости, точности вала и фланца. Двигатель оборудован датчиком современной технологии и оптимизирован для использования с полностью цифровой системой управления и системой приводов.
Особенности
| | Чертеж | | Заказные данные |
1FT7 для SINAMICS S120 - Высокая точность вала и фланца
- Малые польсации момента (среднее значение <1 %)
- Очень хорошая динамика для мимнимизации времени ускорения и замедления благодаря низкому моменту инерции (более чем на 30 % меньше чем 1FT6)
- Высокая перегрузочная способность (блоее 4 x M0)
- Компактная конструкция (на 30 % короче чем 1FT6)
- Высокая степень защиты
- Надежное, виброизолированная конструкция энкодера
- Простая замена датчика без разборки двигателя
- Простой и быстрый монтаж благодаря крестообразному профилю
- Компактные быстросъемные коннекторы
- Новая конструкция фланца с заглубленной поверхностью фланца, специально относится к зубчатоременным передачам и вертикальной установки (IM V1). Предыдущая конструкция фланца, совместимость с двигателями 1FT6, могут быть заказаны опционально.
Область применения
| | Чертеж | | Заказные данные |
1FT7 для SINAMICS S120 - Высокопроизводительные станки и производственные машины
- Машины с высокими требованиями к динамике приводов, точности и малым габаритам, таким как
- Упаковочные машины
- Машины для вытягивания пленки
- Печатные машины
- Оборудование для транспортировки материалов
Технические данные
| | Чертеж | | Заказные данные |
1FT7 для SINAMICS S120 | Название продукта | 1FT7 Компактный двигатель |
| Тип двигателя | Синхронный двигатель с возбуждением от постоянных магнитов |
| Материал магнита | Редкоземельные материалы |
| Охлаждение | Естественное охлаждение |
| Контроль температуры | KTY 84 датчик температуры в обмотке статора |
| Изоляция в обмотке статора согласно EN 60034-1 (IEC 60034-1) | Класс нагревостойкости 155 (F) для превышения температуры обмотки ΔT = 100 K при температуре окружающего воздуха 40 °C (104 °F) |
| Тип конструкции согласно EN 60034-7 (IEC 60034-7) | IM B5 (IM V1, IM V3) с фланцем 0 |
| Степень защиты согласно EN 60034-5 (IEC 60034-5) | IP65 |
| Конец вала со стороны привода согласно DIN 748-3 (IEC 60072-1) | Гладкий вал |
| Точность вала и фланца согласно DIN 42955 (IEC 60072-1)1) | Допуск N |
| Амплитуда вибрации согласно EN 60034‑14 (IEC 60034‑14) | Степень A при ном. скорости |
| Уровень звукового давления LpA (1 м) согласно EN ISO 1680, макс. | |
| 65 дБ 70 дБ |
| Встроенный датчик для двигателей без DRIVE-CLiQ интерфейс |
|
| Встроенный датчик для двигателей with DRIVE-CLiQ интерфейс |
|
| Подключение | Поворотные коннекторы для сигнального и силового кабеля |
| Окраска | Жемчужно-серый (RAL 9023) |
| второй шильдик | Упакован отдельно |
| Опции |
|
Имп/об. = импульсов на оборот
1) Биение конца вала, концентричность центрирующего кольца и вала, и перпендикулярность вала и фланца.
Опции
| | Чертеж | | Заказные данные |
1FT7 для SINAMICS S120 | Код заказа | Описание опций | 1FT7 Compact |
|---|---|---|
| X01 | Угольно-черный RAL 9005 | ✓ |
| X02 | Кремовый RAL 9001 | ✓ |
| X03 | Зеленый резеда RAL 6011 | ✓ |
| X04 | Серая галька RAL 7032 | ✓ |
| X05 | Небесно-голубой RAL 5015 | ✓ |
| X06 | Светлая слоновая кость RAL 1015 | ✓ |
| X09 | Антрацит RAL 7016 | ✓ |
✓ Опция возможна
Характеристика
| | Чертеж | | Заказные данные |
1FT7 для SINAMICS S120

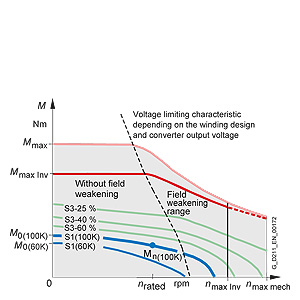

Механические характеристики синхронных двигателей при работе от преобразователяс ослаблением поля (пример характеристики)
Дальнейшая информация
| | Чертеж | | Заказные данные |
1FT7 для SINAMICS S120 Базовые типы могут поставляться для определенных типов двигателей. Эти Базовые типы могут быстро поставляться как замена двигателей в сервисных случаях и имеют ускоренную поставку запасных частей. По этим причинам рекомендуется всегда использовать по возможности Базовые типы при проектировании.
Данные для выбора и заказа Модулей двигателей Книжного формата приведены только для примера. Другие форматы также возможны. Детальный инжиниринг возможен с помощью SIZER.
Заказные данные
| | Чертеж | | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
