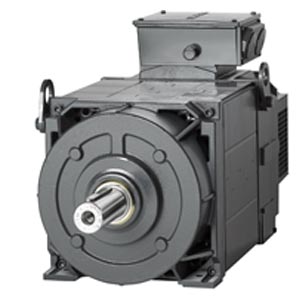

Двигатели переменного тока 1PH7 являются компактными асинхронными короткозамкнутыми двигателями с принудительной вентиляцией со степенью защиты IP55. Вентиляция по умолчанию осуществляется с помощью пристраиваемоговентилятора.Направление движения воздуха выборочно может заказываться от переднего конца вала двигателя (AS) к обратной стороне двигателя (BS) или в противоположном направлении.Двигатели специально адаптированы для работы с преобразователями частоты. В зависимости от требований регулированияимеются различные типы датчиков, встроенных в двигатели для определения скорости вращения и положения вала двигателя.

Особенности

Чертеж

Заказные данные

1PH7 с SINAMICS S120 Векторного управления

Высокая плотность мощности в небольшом объеме
Высокая степень защиты
Широкий диапазон регулирования скорости
Регулирование скорости до нуля без сокращения момента
Надежность
Необслуживаемое исполнение
Высокая допустимая поперечная нагрузка
Высокое качество кругового движения при малых скоростях
Интегрированный датчика скорости двигателя, подключение датчика через стандартный разъем или по DRIVE-CLiQ
Клеммная коробка для подключения силового кабеля
Контроль температуры двигателя с помощью встроенного KTY 84
Различное исполнение вентиляции
Простая внешняя вентиляция с помощью воздуховода
Опционально исполнение подшипника с устройством для смазки и изолированные подшипники (NDE)

Область применения

Чертеж

Заказные данные

1PH7 с SINAMICS S120 Векторного управления

Установка в сухих внутренних помещениях (никакой агрессивной атмосферы).

Подъемно-транспортная техника:

Приводы подъема и замыкания для грузоподъемных кранов
Приводы подъема и перемещения штабелеров

Печатная промышленность:

Индивидуальные и главные приводы для печатных машин

Производство резины, пластмассы, проволоки и стекла:

Приводы экструдеров, каландров и машины по производству резины, пленки и искусственного волокна, fleece plants
Волочильные машины, машины для скрутки кабеля, и т.д.

Общепромышленные применения, такие как приводы лебедок и моталок.

Технические данные

Чертеж

Заказные данные

1PH7 с SINAMICS S120 Векторного управления

Двигатель тип	Асинхронный двигатель с принудительной вентиляцией
Изоляция в обмотке статора согласно EN 60034‑1 (IEC 60034‑1)	Класс нагревостойкости 155 (F) для температуры теплоносителя до +40 °C (+104 °F)
Охлаждение согласно EN 60034‑6 (IEC 60034‑6)	Принудительное охлаждение
SH 100 … SH 225	Вентилятор монтируется аксиально на NDE
SH 280	Вентилятор монтируется радиально на NDE
Контроль температуры	KTY 84 датчик температуры в обмотке статора
SH 280	Дополнительный KTY 84 как резерв
Параметры двигателя вентилятора (см. Руководство по проектированию)	400 В 3 AC, 50/60 Гц480 В 3 AC, 60 Гц
Тип конструкции согласно EN 60034‑7 (IEC 60034‑7)	IM B3, IM B5, IM B35
Степень защиты согласно EN 60034‑5 (IEC 60034‑5)	IP55 (fan IP54)
Конец вала со стороны привода согласно DIN 748‑3 (IEC 60072‑1)	Со шпонкой, балансировка в половину шпонки, гладкий вал
Точность вала и фланца согласно DIN 42955 (IEC 60072‑1)1)
SH 100 … SH 160	Допуск R (reduced)
SH 180 … SH 280	Допуск N (normal)
Амплитуда вибрации согласно EN 60034‑14 (IEC 60034‑14)
SH 100 … SH 225	Степень R (reduced)
SH 280	Степень N (normal)
Уровень звукового давления согласно DIN EN ISO 1680 Допуск +3 дБ	Уровень звукового давления как функция направления обдуваСм. Руководство по проектированию
Исполнения подшипников и максимальные скорости	См. Руководство по проектированию
Датчики, встроенные для двигателей без DRIVE‑CLiQ интерфейса	Инкрементальный датчик HTL 1024 ИМП/ОБ. Инкрементальный датчик sin/cos 1 Vpp 2048 имп/об. Абсолютный датчик EnDat 2048 ИМП/ОБ. резольвер 2-полюсный
Датчики, встроенные для двигателей с DRIVE‑CLiQ интерфейсом	22 бит инкрементальный датчик (2048 Имп/об. внутренний) с 11 бит для позиции коммутации 22 бит инкрементальный датчик (2048 Имп/об. внутренний) Абсолютный датчик 22 бит однооборотный (2048 Имп/об. внутренний) +12 бит многооборотный 14 бит резольвер
Подключение
Коннектор для сигналов	Соединительный коннектор не поставляется
Клеммная коробка для силовых
SH 160 … SH 225	Клеммная коробка сверху
SH 280	Клеммная коробка NDE справа
Окраска	Стандартная окраска антрацит, RAL 7016
SH 100 … SH 160	Без окраски
SH 180 … SH 280	Грунтовка
Опции	См. Опции и Данные для выбора и заказа

Имп/об. = импульсов на оборот

1) Биение конца вала, концентричность центрирующего кольца и вала, и перпендикулярность вала и фланца.

Опции

Чертеж

Заказные данные

1PH7 с SINAMICS S120 Векторного управления

Заказной номер	Описание	Для использования с двигателями
		1PH7181PH722	1PH728
C30	Обмотка версии 690 V 3 AC	–	✓
G14	Вентилятор с воздушным фильтром	✓	✓
G80	Подготовка для установки инкрементального датчика POG 10	–	✓
K08	Сигнальный разъём установлен противоположно	–	✓
K16	Второй вывод вала (возможно только при отсутствии датчика)	–	✓
K31	2-ая табличка установленная отдельно на коробке	✓	✓
K40	Устройство смазки на сторонах DE и NDE(не возможно для подшипников с увеличенной максимальной скоростью)	✓	Стандарт
K45	230 V AC нагрев при останове	–	✓
K55	Cable entry plate, terminal box, customer-specific1)	✓	✓
K83	Клеммная коробка, вращение + 90 градусов	–	✓
K84	Клеммная коробка, вращение - 90 градусов	–	✓
K85	Клеммная коробка, вращение + 180 градусов	–	✓
L27	NDE подшипники в закрытой версии	✓Только для 1PH718	Стандарт
L27	NDE подшипники в закрытой версии	Стандарт для 1PH722	Стандарт
M39	Версия для 22 опасных зон в соответствии с EN 502812)	✓	✓
M83	Дополнительная резьба для установочного винта на опорах двигателя	–	✓
Y55	Не стандартный вовод вала DE	По запросу	По запросу
Y80	Различные данные двигателя на табличке1)	По запросу	По запросу
Y82	Дополнительные данные пользователя на табличке1)	По запросу	По запросу
	Пример или финишная окраска Антрацит RAL 7016	Стандарт	Стандарт
R1Y	Финишная окраска другого цвета RAL3)	✓	✓
R2Y	Специальная окраска другого цвета RAL3)	✓	✓

1) Текст требуется в в дополнение к заказному коду.

2) Необходимо учитывать общие условия и информацию в Декларации о соответствии. Декларации о соответствии доступны по запросу в местном представительстве Siemens.

3) RAL номер цвета должен быть определен в дополненние к заказному коду.

✓ Опция возможна

– Опция невозможна

Когда заказывается двигатель с опциями, -Z должна появиться в заказном номере.
