1PH8 для SINAMICS S110 в производственных машинах 1PH8 двигатели, принудительная вентиляция, высота вала от 80 до 160
1PH8 двигатели, водяное охлаждение, высота вала от 80 до 160
Двигатели серии 1PH8 являются новой генерацией двигателей для универсального применения на заводах.Поставляютсядвигатели 1PH8 с двумя различными типами охлаждения:• Принудительная вентиляция• Водяное охлаждениеВсеобъемлющие функции расширений такие как различные конструкции подшипниковых узловпозволяют расширить диапазон применения.
Так как двигатели 1PH8 часто используются в качестве самых больших и главных приводных систем на станке то их часто называют "главные двигатели".
Главный двигатель = Высокое разрешение + Жесткая динамика + Высокая точность
Двигатели были разработаны специально для работы на приводной системе SINAMICS .
Особенности
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S110 в производственных машинах - Широкий диапазон мощностей при малых размерах двигателей
- Высокий диапазон скоростей
- Высокая степень гибкости благодаря
- Принудительному или водяному охлаждению
- Механическому дизайну
- Надежные подшипники
- Высокая степень точности даже на низких скоростях
- Максимальное использование во всем диапазоне скоростей
- Небольшой уровень шума
- Оптимизирован для приводных систем SINAMICS
Область применения
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S110 в производственных машинах Применяется во всех секторах промышленности и включает в в себя, например:
- Оси вращения в целлюлозной и полиграфической промышленности
1PH8 моторы подходят для установки в сухих помещениях без коррозионных сред.
Технические данные
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S110 в производственных машинах | 1PH8 двигатели, принудительная вентиляция |
|
| Изоляция обмотки статора по EN 60034-1 (IEC 60034-1) | Для температуры окружающей среды до 40 °C Класс нагревостойкости 180 (H) |
| Охлаждение по EN 60034-6 (IEC 60034-6) | Принудительная вентиляцияВентилятор расположен аксиально со стороны NDE |
| Контроль температуры | Датчик температуры KTY84 в обмотке статора |
| Напряжение питания вентилятора |
|
| 230 В 1 AC 50 Гц 265 В 1 AC 60 Гц |
| 400 В 3 AC 50 Гц480 В 3 AC 60 Гц |
| Тип установки по EN 60034-7 (IEC 60034-7) |
|
| IM B3, IM B5 |
| IM B3, IM B5, IM B35 |
| Степень защиты поEN 60034-5 (IEC 60034-5) | IP55 |
| Конец вала со стороны привода по DIN 748-3 (IEC 60072-1) | Плоский или со шпонкой балансировка в половину шпонки |
| Точность вала и фланца по DIN 42955 (IEC 60072-1)1) | Допуск R (уменьшенный) |
| Вибрация по Siemens/EN 60034-14 (IEC 60034-14)1) | Уровень R/A |
| Уровень шума L pA (1 м) по EN ISO 1680, макс. Допуск + 3 dB, внешний вентилятор 50 Гц |
|
| 70 dB2) |
| 73 dB2) |
| Подключение | Штекер для сигналов (без ответной части штекера) Клемная коробка со стороны NDE наверху |
| Окраска | Антрацит RAL 7016 |
| 1PH8 двигатели, водяное охлаждение |
|
| Изоляция обмотки статора по EN 60034-1 (IEC 60034-1) | Для температуры охлаждающей жидкости до 30 °C Класс нагревостойкости 180 (H)3) |
| Охлаждение по EN 60034-6 (IEC 60034-6) | Водяное охлаждениеМаксимальное давление охлаждающей жидкости: 6 barСоединение со стороны NDE |
| Контроль температуры | Температурный датчик KTY84 в обмотке статора |
| Тип установки по EN 60034-7 (IEC 60034-7) |
|
| IM B3, IM B5 |
| IM B3, IM B5, IM B35 |
| Степень защиты поEN 60034-5 (IEC 60034-5) | IP65 |
| Конец вала сос тороны привода по DIN 748-3 (IEC 60072-1) | Плоский или со шпонкой балансировка в половину шпонки |
| Точность вала и фланца по DIN 42955 (IEC 60072-1)1) | Допуск R (уменьшенный) |
| Вибрация по Siemens/EN 60034-14 (IEC 60034-14)1) | Уровень R/A |
| Уровень шума L pA (1 м) по EN ISO 1680, max. Допуск + 3 dB, внешний вентилятор 50 Гц |
|
| 68 dB2) |
| 69 dB2) |
| Подключение | Штекер для сигналов (без ответной части штекера) Клемная коробка со стороны NDE наверху |
| Окраска | Антрацит RAL 7016 |
1) Точность вращения конца вала, соосность центрирующего колесика и равномерность вращения крепежного фланца к оси выхода вала.
2) Для номинальной частоты импульсов 4 kHz и скорости до 5000 об/мин.
3) Следующие двигатели разработаны по классу нагревостойкости 155 (F):1PH8107-1.F2/1PH8138-2.F2/1PH8138-2.G2/1PH8166
| Встроенные датчики без DRIVE-CLiQ интерфейса | |
| Инкрементальный датчик | |
| HTL2048S/R датчик | Инкрементальный датчик HTL 2048 S/R |
| HTL1024S/R датчик | Инкрементальный датчик HTL 1024 S/R |
S/R = сигналов/оборот
Клеммная коробка
| Тип клеммной коробки (см. выбор и заказные номера для назначения) | Ввод кабеляy | Макс. внешний диаметр кабеля2) | Число проводов | Макс.поперечное сечение провода | Макс.ток3) | |
|---|---|---|---|---|---|---|
| Тип | Силовой | Внешние сигналы |
|
|
|
|
|
|
|
| мм |
| мм2 | A |
| gk803 | 1 × M25 × 1.5 | 1 × M16 × 1.51) | 20 | Фазы: 3 × M5Земля: 2 × M5 | 1 × 10 | 52 |
| gk813 | 1 × M32 × 1.5 | 1 × M16 × 1.51) | 24.2 | Фазы: 3 × M5Земля: 2 × M5 | 1 × 16 | 70 |
| gk823 | 1 × M32 × 1.5 | 1 × M16 × 1.51) | 24.2 | Фазы: 3 × M5Земля: 2 × M5 | 1 × 16 | 70 |
| gk833 | 1 × M40 × 1.5 | 1 × M16 × 1.51) | 32 | Фазы: 3 × M6Земля: 2 × M6 | 1 × 35 | 110 |
| gk843 | 1 × M50 × 1.5 | 1 × M16 × 1.51) | 38 | Фазы: 3 × M6Земля: 2 × M6 | 1 × 50 | 133 |
| gk863 | 1 × M50 × 1.5 | 1 × M16 × 1.51) | 38 | Фазы: 3 × M6Земля: 2 × M6 | 1 × 50 | 133 |
| gk873 | 1 × M63 × 1.5 | 1 × M16 × 1.51) | 42.6 | Фазы: 3 × M6Земля: 2 × M6 | 1 × 50 | 133 |
1) Резьба 1 × M16 × 1.5 расположена под углом 90° к сигнальному штекеру; резьба только для -9ой позиции "A" (без датчика).
2) В зависимости от конструкции метрического кабельного ввода.
3) Текущая ёмкость по EN 60204-1/IEC 60364-5-52 с типом установки C.
4) Для номинальной частоты импульсов в 4 kHz и скоротси до 5000 об/мин.
Характеристика
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S110 в производственных машинах

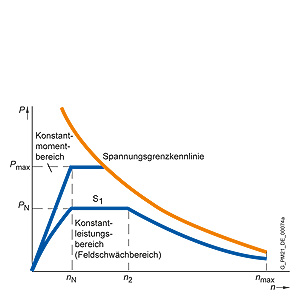

Типичная характеристика зависимости мощности от скорости для асинхронных двигателей 1PH8
Кривая характеристики показывает типичное соотношение между скоростью и мощностью для 1PH8 двигателя для постоянного режима (S1) в соответствии с IEC 60034-1.
Конкретные характеристики для соответствующего напряжения и различных вариантов обмоток может быть найдено в Руководстве 1PH8 Configuration Manual.
