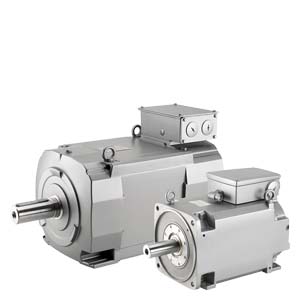

1PH8 для SINAMICS S120 для машиностроенния

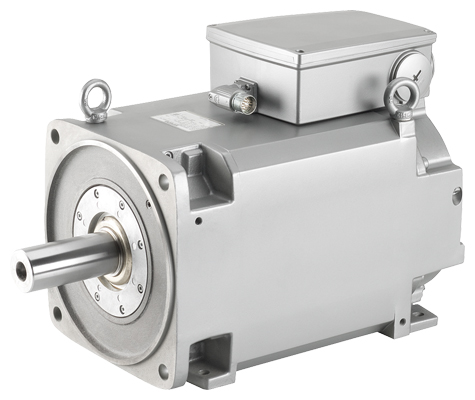

1PH8 двигатели, принудительная вентиляция, высота вала 80 до 132

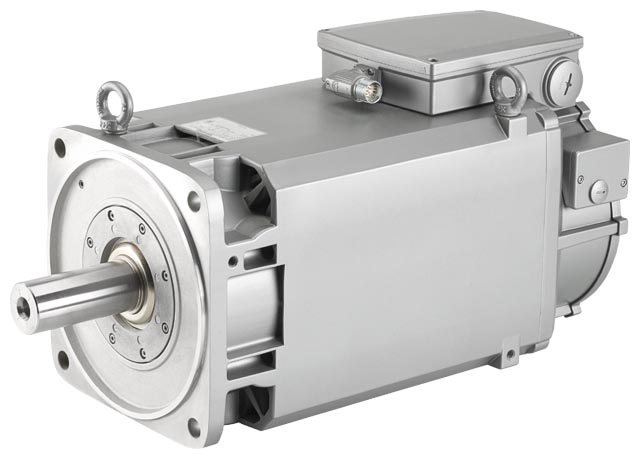

1PH8 двигатели, водяное охлаждение, высота вала 80 до 132

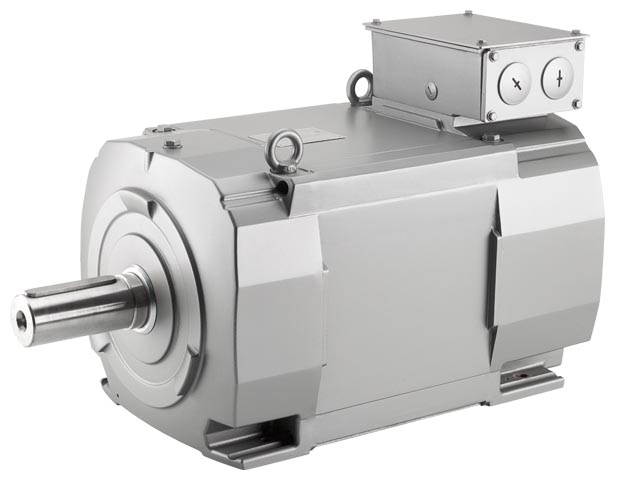

1PH8 двигатели, водяное охлаждение, высота вала 180 до 225
Серия двигателей 1PH8 является генерацией новых двигателей для универсального применения в машиностроении и была разработана для условий управления движением. Двигатели могут быть доступны как асинхронном так и в компактном синхронном вариантах с принудительным или водяным охлаждением. Всеобъемлющие функции расширения такие как , например, различные варианты подшипников расширяют уровень применения двигателей.
Со свободно выбираемым векторным и серво управлением с системой привода SINAMICS S120 есть возможность выбора между асинхронным или синхронным вариантами двигателя серии 1PH8. Эта гибкое взаимодействие конвертера и двигателя делает его еще проще для применений в экстремальных рабочих циклах, при коротком времени управления и высокой точности с точки зрения скорости, крутящего момента и позиционирования.
Так как двигатели 1PH8 часто используются как самымый большой и центральный привод станка то они также известны как "главные двигатели".
Главный двигатель= Высокая производительность + Быстрая динамика + Высокая степень точности
При разработке новой серии двигателей 1PH8 , мы обратили особое внимание на обеспечение максимальной совместимости с системой привода SINAMICS S120. К примеру специально согласованные компоненты питания, электронные шильдики и возможность интеграции двигателя через интерфейс DRIVE-CLIQ позволяет быстро и легко обеспечить ввод в эксплуатацию.
Особенности
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для производственных машин
- Широкий спектр мощностей
- Исполнение для любой задачи:
- Синхронные или асинхронные версии
- Принудительная вентиляция или водяное охлаждение
- Сплошной или полый вал
- Различные типы датчиков для точного управления по скорости и прецизионного позиционирования
- Обзор
- Скорость до 10000 об/мин
- Минимальные флуктуации момента до 10 мкм
- Высокая виброзащищенность ( класс B по EN60034-14)
- Высокая динамика (короткое время разгона)
- Простая, гибкая система подключения
- Низкий уровень шума
- Ввод в эксплуатацию с электронным шильдиком через DRIVE-CLiQ интерфейс
Область применения
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для производственных машин
Новые 1PH8 двигатели могут использоваться в соединении с приводом SINAMICS S120 почти для любого применения:
- Термопластавтоматы
- Бумагоделательные машины
- Полиграфия
- Текстильные машины
- Обработка дерева, стекла, камня
- Упаковочные машины
- Прессы
- Проволочно-волочильные станы
- Машины для скручивания жил кабеля
- Подъемно-транспортное оборудование
- Испытательные стенды
- Насосы и вентиляторы и др.
Технические данные
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для машиностроенния
Характеристика
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для машиностроенния

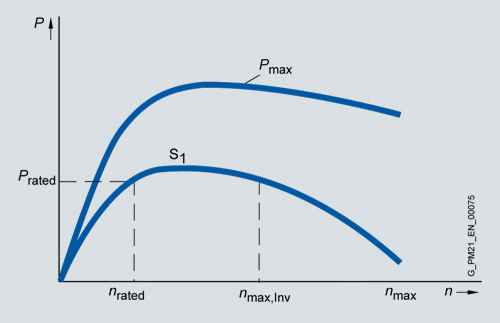

Типичная характеристика зависимости мощности от скорости для синхнронных двигателей 1PH8
Кривая характеристики показывает типичное соотношение между скоростью двигателя и мощностью для типа нагрузки S1 (постоянная нагрузка) в соответствии с IEC 60034-1.
Конкретная характеристика для соответствующего напряжения и вариантов обмотки может быть найдена в Configuration Manual.
Заказные данные
| | Чертеж | | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
