1PH8 для SINAMICS S120 для производственных машин
1PH8 AC мотор, высота оси 80
1PH8 AC мотор, высота оси 180 и 225
1PH8 AC мотор, высота оси 355
1PH8 двигатели AC - компактные асинхронные двигатели с типом ротора "беличья клетка" и степенью защиты IP55 или IP23. Они расширяют текущий диапазон мощностей в сериях 1PH7 и 1PL6 до более высоких показателей. Двигатели доступны с тремя различными типами охлаждения:
- Принудительная вентиляция
- Самоохлаждение
- Водяное охлаждение
Эти двигатели были разработаны специально для работы с частотными преобразователями. В зависимости от требований на двигатели могут быть установлены различные типы датчиков углового перемещения.
Особенности
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для производственных машин
- Широкий спектр мощностей
- Исполнение для любой задачи:
- Синхронные или асинхронные версии
- Принудительная вентиляция или водяное охлаждение
- Сплошной или полый вал
- Различные типы датчиков для точного управления по скорости и прецизионного позиционирования
- Обзор
- Скорость до 10000 об/мин
- Минимальные флуктуации момента до 10 мкм
- Высокая виброзащищенность ( класс B по EN60034-14)
- Высокая динамика (короткое время разгона)
- Простая, гибкая система подключения
- Низкий уровень шума
- Ввод в эксплуатацию с электронным шильдиком через DRIVE-CLiQ интерфейс
Область применения
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для производственных машин
Новые 1PH8 двигатели могут использоваться в соединении с приводом SINAMICS S120 почти для любого применения:
- Термопластавтоматы
- Бумагоделательные машины
- Полиграфия
- Текстильные машины
- Обработка дерева, стекла, камня
- Упаковочные машины
- Прессы
- Проволочно-волочильные станы
- Машины для скручивания жил кабеля
- Подъемно-транспортное оборудование
- Испытательные стенды
- Насосы и вентиляторы и др.
Технические данные
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для производственных машин
Характеристика
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S110 в производственных машинах

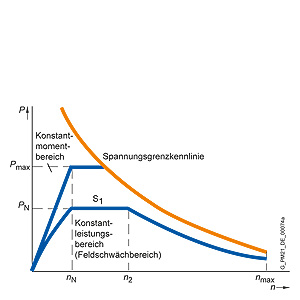

Типичная характеристика зависимости мощности от скорости для асинхронных двигателей 1PH8
Кривая характеристики показывает типичное соотношение между скоростью и мощностью для 1PH8 двигателя для постоянного режима (S1) в соответствии с IEC 60034-1.
Конкретные характеристики для соответствующего напряжения и различных вариантов обмоток может быть найдено в Руководстве 1PH8 Configuration Manual.
Заказные данные
| | Чертеж | | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
