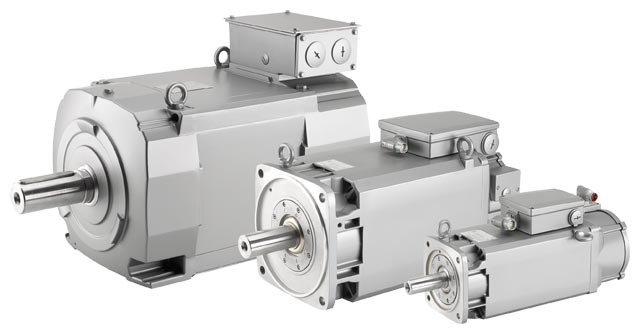

1PH8 для SINAMICS S120 для станочного применения 1PH8 двигатели AC - компактные асинхронные двигатели с типом ротора "беличья клетка" и степенью защиты IP55/IP65. Они расширяют текущий диапазон мощностей в сериях 1PH/1PM до более высоких показателей. Двигатели доступны с двумя различными типами охлаждения:
- Принудительная вентиляция
- Водяное охлаждение
Эти двигатели были разработаны специально для работы с частотными преобразователямиSINAMICS S120 . В зависимости от требований на двигатели могут быть установлены различные типы датчиков углового перемещения.
Как стандарт, возможно исполнение для станка с осью С, дополнительный датчик для оси С не требуется.
Особенности
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для станочного применения - Широкий спектр мощностей
- Исполнение для любого задачи
- Принудительная вентиляция или водяное охлаждение
- Сплошной или полый вал
- Различные концепции подшипников
- Различные типы датчиков для точного управления по скорости и прецизионного позиционирования
- Excellent performance features
- Скорость до 20000 об/мин
- Минимальные флуктуации момента до 10 мкм
- Высокая виброзащищенность
- Высокая динамика (короткое время разгона)
- Низкий уровень шума
- Простая, гибкая система подключения
- Ввод в эксплуатацию с электронным шильдиком через DRIVE-CLiQ интерфейс
Преимущества водяного охлаждения:
- Не зависит от внешних условий, таких как всокая температура, грязь, пыль или корррозионная атмосфера, не требует охлаждения воздухом.
- В процессах где окружающие элементы не должны нагреваться
Область применения
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для станочного применения - Компактные станки
- Сложные обрабатывающие центры и токарные станки
- Высокомоментные фрезерные шпиндели
- Контршпиндели или приводные инструменты для токарных станков
- Приводные инструменты с внутренним охлаждением
- Специальные машины
Конфигурация
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для станочного применения Пример заказа
| Критерий выбора | Версия | Структура заказного номера |
|---|---|---|
| 1PH8 двигатель | высота вала 80Номинальная мощность 3.5 кВтВерсия 1 | 1PH8083 -. . . . . - . . .1 |
|
| Асинхронный без тормоза | 1PH8083-1 . . . . - . . .1 |
| Датчик | Инкрементальный датчик sin/cos 1 Vpp 2048 S/R с C и D дорожками (encoder IC2048 имп/об) | 1PH8083-1M . . .- . . .1 |
| Номинальная скорость | 1500об/мин | 1PH8083-1MF . . - . . .1 |
| Охлаждение | Водяное охлаждение | 1PH8083-1MF2 . - . . .1 |
| Тип установки | IM B3 (IM V5, IM V6) | 1PH8083-1MF20- . . .1 |
| Вал DE | гладкий | 1PH8083-1MF20-0 . .1 |
| Подшипники | Стандарт Вибрация R/AТочность вала и фланца R | 1PH8083-1MF20-0B .1 |
| Соединение | Силовое соединение в терминальный бокс сверхуввод кабеля справаСоединение датчика DE | 1PH8083-1MF20-0BA1 |
| Опции |
| 1PH8083-1MF20-0BA1-Z |
|
| Дополнительный PTC термистор для аварийного сообщений | 1PH8083-1MF20-0BA1-ZA12 |
|
| Специальная окраска: Грунт и небесно голубой RAL 5015 | 1PH8083-1MF20-0BA1-ZA12 K23 X05 |
Технические данные
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для станочного применения | Наименование | 1PH8 двигатель | |
|---|---|---|
| Cooling | Усиленная вентиляция | Водяное охлаждение |
| ‑ | 6 bar |
|
|
|
| ‑ | 6 л/мин |
| ‑ | 8 л/мин |
| ‑ | 12л/мин |
| ‑ | 15 л/мин |
| ‑ | 20 л/мин |
| ‑ | 35 л/мин |
| ‑ |
|
| ‑ | G 1/8“ |
| ‑ | G 1/4“ |
| ‑ | G 3/8“ |
| ‑ | G 3/8“ |
| ‑ | G 3/8“ |
| ‑ | G 1/2“ |
| Разрешенная температура окружающей среды | -15 ... +40 °C (5 ... 104 °F) | |
| Температура охлаждающей жидкости | ‑ | < 30 °C (86 °F) |
| Контроль температуры | KTY 84 температурный датчик в обмотке статора | |
| ‑ | Дополниткльный KTY 84 |
| Изоляция обмоток статора в соответствии с EN 60034-1 (IEC 60034-1) | Для окружающей температуры до 40 °C (104 °F) | |
| Температурный класс 155 (F) | |
| Температурный класс 180 (H) | |
| Соединение вентилятора |
| ‑ |
| 230 В ± 10 %, 50 Гц265 В ± 10 %, 60 Гц | ‑ |
| 400 В 3 AC ± 10 %, 50 Гц480 В 3 AC ± 10 %, 60 Гц | ‑ |
| Датчик, встроенный | Без DRIVE-CLiQ интерфейса или с DRIVE-CLiQ интерфейсом | |
| Давление шума L pA (1 м) в соответствии с EN ISO 1680 допуск + 3 dB | Номинальная частота импульсов 4 кГц | Номинальная частота импульсов 4 кГц/2 кГц2) |
| 70 dB | 68 dB |
| 72 dB | 68 dB |
| ‑ | 70 dB |
| ‑ | 72 dB |
| Соединение |
| |
| Power connector or terminal box | |
| ‑ | Терминальный бокс |
|
|
|
| Силовой разъём | ‑ |
| Силовой разъём или терминальный бокс | ‑ |
| Разъём для сигналов (без ответной части) или DRIVE-CLiQ | |
| Вибрация | В соответствии с Siemens/EN 60034-14 (IEC 60034-14) | |
| Точность вала и фланца в соответствии с DIN 42955 (IEC 60072-1)3) | Допуск R | |
| Степень защиты в соответствии с EN 60034-5 (IEC 60034-5) |
|
|
| IP55 | IP65 |
| ‑ | IP55 |
| IP55, optional: IP66 | ‑ |
| Табличка с данными | 1 прикреплена к двигателю1 дополнительно в терминальном боксе | |
| Окраска | АнтрацитRAL 7016 | |
| Разрешения | cURus | |
1) DE есть сторона двигателя с валом. NDE обратная сторона
2) SINAMICS S120 формат книги: 4 kHz/формат шасси: 2 kHz.
3) Выходные данные вала, эксцентриситет центрирующего кольца и вала, и перпендикулярность фланца к валу.
Назначение терминального бокса, максимальные сеченния проводников
| 1PH8 двигатель | Терминальный бокс | ввод кабеля | Внешний диаметр кабеля, макс.1) | Количество вводов | Поперечное сечение ввода, макс. | Номинальный ток, макс.2) | ||
|---|---|---|---|---|---|---|---|---|
| Тип |
| Тип | Силовой | Внешние сигналы |
|
|
|
|
|
|
|
|
|
| мм (in) |
| мм2 | A |
| 1PH808 | Усиленная вентиляция/Водяное охлаждение | gk803 | 1 × M25 × 1.5 | 1 × Ø 22 mm3) | 20 (0.79) | Фазы: 3 × M5Заземление: 2 × M5 | 1 × 10 | 50 |
| 1PH810 | Усиленная вентиляция | gk813 | 1 × M32 × 1.5 | 1 × Ø 22 mm3) | 24.2 (0.95) | Фазы: 3 × M5Заземление: 2 × M5 | 1 × 16 | 66 |
| 1PH810 | Водяное охлаждение/Усиленная вентиляция с полым валомс опциями K09 или K10 | gk823 | 1 × M32 × 1.5 | 1 × Ø 22 mm3) | 24.2 (0.95) | Фазы: 3 × M5Заземление: 2 × M5 | 1 × 16 | 66 |
| 1PH810 | Звезда/треугольник | gk826 | 1 × M32 × 1.5 | 1 × Ø 22 mm3) | 24.2 (0.95) | Фазы: 6 × M5Заземление: 2 × M5 | 1 × 10 | 50 |
| 1PH813 | Усиленная вентиляция | gk833 | 1 × M40 × 1.5 | 1 × Ø 22 mm3) | 32 (1.26) | Фазы: 3 × M6Заземление: 2 × M6 | 1 × 35 | 104 |
| 1PH813 | Водяное охлаждение/Усиленная вентиляция с полым валомс опциями K09 или K10 | gk843 | 1 × M50 × 1.5 | 1 × Ø 22 mm3) | 38 (1.50) | Фазы: 3 × M6Заземление: 2 × M6 | 1 × 50 | 125 |
| 1PH813 | Звезда/треугольник | gk846 | 1 × M50 × 1.5 | 1 × Ø 22 mm3) | 38 (1.50) | Фазы: 6 × M6Заземление: 2 × M6 | 1 × 25 | 84 |
| 1PH8181PH8221PH828 |
| 1XB7322-P055) | 3 × M50 × 1.5 | 1 × PG 13.54) | 38 (1.50) | Фазы: 3 × M12Заземление: 2 × фиксирующих элемента | 2 × 50 | 210 |
| 1PH8181PH8221PH828 |
| 1XB7422-P066) | 3 × M63 × 1.5 | 1 × PG 13.54) | 53 (2.09) | Фазы: 3 × M12Заземление: 2 × фиксирующих элемента | 2 × 70 | 270 |
| 1PH8181PH8221PH828 |
| 1XB7700-P027) | 3 × M75 × 1.5 | 1 × PG 13.54) | 68 (2.68) | Фазы: 3 × 2 × M12Заземление: 2 × фиксирующих элемента | 3 × 150 | 700 |
| 1PH828 (опция) | 1XB7712-P03 | 3 × M75 × 1.5 | 1 × PG 13.54) | 68 (2.68) | Фазы: 3 × 4 × M16Заземление: 4 × M16 | 4 × 185 | 1150 | |
Для терминального бокса типа 1XB7, другие кабельные силовые вводы должны быть заказаны, смотри опции.
1) Зависит от дизайна ввода метрического кабеля.
2) Мощность тока основана по EN 60204-1 и IEC 60364-5-52, в ссотвтествиис типом установки C.
3) Отверстие Ø 22 мм (0.87 in), 90 ° для соединения сигналов.
4) Напротив соединения сигналов(сторона от ввода кабеля).
5) Стандартно для двигателей с номинальным током менее чем 210 A.
6) Стандартно для двигателей с номинальным током боее 210 A до 270 A.
7) Стандартно для двигателей с номинальным током более чем 270 A до 700 A.
Характеристика
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для станочного применения

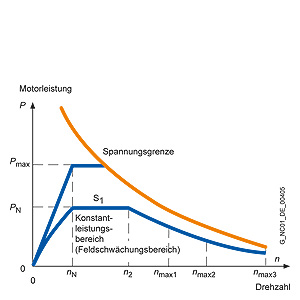

Typical speed/power graph for 1PH8 asynchronous motors1)
The graph shows the typical relationship between motor speed and drive power for 1PH8 motors for S1 duty (continuous duty) in accordance with IEC 60034-1.
Data for S2 short-time duty and S6 continuous duty can be found in the 1PH8 Motors Configuration Manual.
1) For further configuration information, see the 1PH8 Motors Configuration Manual.
