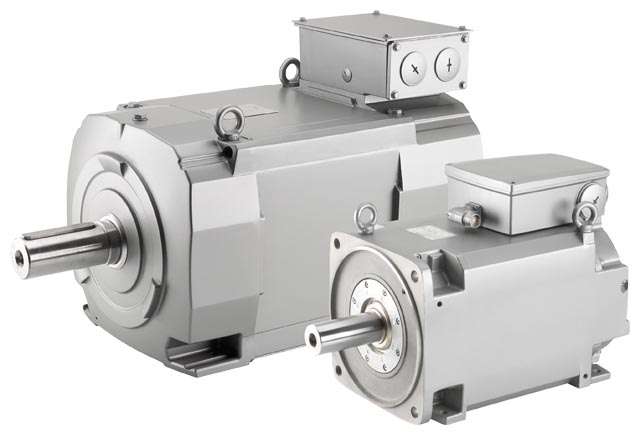

1PH8 для SINAMICS S120 для станочного применения 1PH8 двигатели являются компактными синхронными двигателями с постоянными магнитами со степенью защиты IP55/IP65 и они расширяют и заменяют хорошо известную серию 1FT.
Двигатели выпускаются в следующих типов:
- Усиленная вентиляция для SH 132
- Водяное охлаждение для SH 132/SH 180/SH 225
Эти двигатели специально спроектированы для использования в составе приводных систем SINAMICS S120. В зависимости от требований управления соответствующие датчиковые системы возможны для контроля скорости и положения двигателей.
Особенности
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для станочного применения - Широкий спектр мощностей
- Различные типы датчиков для точного управления по скорости и прецизионного позиционирования
- Исполнение для любой задачи
- Высокая точность вращения
- Высокая виброзащищенность
- Высокая динамика (короткое время разгона)
- Низкий уровень шума
- Простая, гибкая система подключения
- Ввод в эксплуатацию с электронным шильдиком через DRIVE-CLiQ интерфейс
Область применения
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для станочного применения - Как двигатели подачи для станков
- Станки с высокими требованиями к динамики и точности, то есть:
- Пакировочные машины
- Серво прессы
- Печатные машины
- Ножницы
Конфигурация
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для станочного применения Пример заказа
| Критерий выбора | Версия | Структура заказного номера |
|---|---|---|
| 1PH8 двигатель | Высота вала 132Номинальная мощность17.6 кВтСтатус версии 1 | 1PH8131 -. . . . . - . . .1 |
|
| Синхронный версия без тормоза | 1PH8131-2 . . . . - . . .1 |
| система датчика | инкрементальный датчик sin/cos 1 Vpp 2048 S/R с C и D дорожками (датчик IC2048S/R) | 1PH8131-2M . . .- . . .1 |
| Номиная скорость | 1500 об/мин | 1PH8131-2MF . . - . . .1 |
| Охлаждение | Водяное охлаждение | 1PH8131-2MF2 . - . . .1 |
| Тип стыковки | IM B3 (IM V5, IM V6) | 1PH8131-2MF20- . . .1 |
| Конец вала DE | без шпонки | 1PH8131-2MF20-0 . .1 |
| Версия подшипника | стандарт Вибрация R/AТочность вала и фланца R | 1PH8131-2MF20-0B .1 |
| Соединение | Силовой ввод в терминальную коробку сверху Ввод кабеля справа Соединение DE | 1PH8131-2MF20-0BA1 |
| Опции |
| 1PH8131-2MF20-0BA1-Z |
|
| Дополнительная PTC цепь термистора для вывода аварийных сообщений | 1PH8131-2MF20-0BA1-ZA12 |
|
| Специальная окраска: Грунт и окраска небесно голубой RAL 5015 | 1PH8131-2MF20-0BA1-ZA12 K23 X05 |
Технические данные
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для станочного применения | Наименование продукта | 1PH8 двигатель | |
|---|---|---|
| Охлаждение | Усиленная вентиляция | Водяное охлаждение |
| ‑ | 6 bar |
|
|
|
| ‑ | 12 л/мин |
| ‑ | 15 л/мин |
| ‑ | 20 л/мин |
| ‑ | G 3/8“ |
| Окружающая температура, разрешенная | -15 ... +40 °C (5 … 104 °F) | |
| Температура охладителя | ‑ | < 30 °C (86 °F) |
| Контроль температуры | KTY 84 температурный датчик в обмотке статора | |
| ‑ | Дополнительный KTY 84 как резерв |
| Изоляция обмотки статора в соответствии с EN 60034-1 (IEC 60034-1) | Для температуры окружающего воздуха до 40 °C (104 °F) | |
| Класс температуры 155 (F) | |
| Класс температуры 180 (H) | |
| Уровень вентилятора двигателя | 400 В 3 AC ± 10 %, 50 Гц480 VВ3 AC ± 10 %, 60 Гц | |
| Система датчика, встроенный | Без DRIVE-CLiQ интерфейса или с DRIVE-CLiQ интерфейсом | |
| Давление воздуха L pA (1 м) в соответствии с EN ISO 1680 Допуск+ 3 dB | Номинальная частота импульсов 4 kHz | Номинальная частота импульсов 4 kHz/2 kHz2) |
| 72 dB | 68 dB |
| ‑ | 70 dB |
| Соединение |
|
|
| Силовой разъём или терминальный бокс | |
| ‑ | Терминальный бокс |
| Силовой разъём или терминальный бокс | ‑ |
| Разъём для сигналов (без ответной части) или DRIVE-CLiQ | |
| Вибрация | В соответствии с Siemens/EN 60034-14 (IEC 60034-14) | |
| Точность вала и фланца в соответствии с DIN 42955 (IEC 60072-1)3) | Допуск R | |
| Степень защиты в соответствии сEN 60034-5 (IEC 60034-5) |
|
|
| IP55 | IP65 |
| ‑ | IP55 |
| IP55, опция: IP66 | ‑ |
| Табличка данных | 1 подсоединена к двигателю1 дополнительно в терминальном боксе | |
| Окраска | Антрацит RAL 7016 | |
| Разрешения, соответствия | cURus | |
1) Для типа исполнения , смотри Руководство по выбору.
2) DE есть сторона привода с валом. NDE есть сторона без вала
3) SINAMICS S120 формат книги: 4 kHz/формат шасси: 2 kHz.
Назначение терминального бокса, максимальное сечение проводников
| 1PH8 двигатель | Терминальный бокс | ввод кабеля | Внешний диаметр кабеля, макс.1) | Количество главных вводов | Сечение ввода, макс. | Номинальный ток, макс.2) | ||
|---|---|---|---|---|---|---|---|---|
| Тип |
| Тип | Силовой | Внешние сигналы |
|
|
|
|
|
|
|
|
|
| мм (in) |
| мм2 | A |
| 1PH813 | Усиленная вентиляция | gk833 | 1 × M40 × 1.5 | 1 × Ø 22 мм3) | 32 (1.26) | Фазы: 3 × M6Заземление: 2 × M6 | 1 × 35 | 104 |
| 1PH813 | Водяное охлаждение/Усиленная вентиляция с опциямиK09 или K10 | gk843 | 1 × M50 × 1.5 | 1 × Ø 22 мм3) | 38 (1.50) | Фазы: 3 × M6Заземление: : 2 × M6 | 1 × 50 | 125 |
| 1PH8181PH822 |
| 1XB7322-P055) | 3 × M50 × 1.5 | 1 × PG 13.54) | 38 (1.50) | Фазы: 3 × M12Заземление: : 2 × крепежных элемента | 2 × 50 | 210 |
| 1PH8181PH822 |
| 1XB7422-P066) | 3 × M63 × 1.5 | 1 × PG 13.54) | 53 (2.09) | Фазы: 3 × M12Заземление: : 2 × крепежных элемента | 2 × 70 | 270 |
| 1PH8181PH822 |
| 1XB7700-P027) | 3 × M75 × 1.5 | 1 × PG 13.54) | 68 (2.68) | Фазы: 3 × 2 × M12Заземление: : 2 × крепежных элемента | 3 × 150 | 700 |
Для терминального бокса типа 1XB7, другие кабельные силовые вводы должны быть заказаны, смотри опции.
1) Зависит от дизайна ввода метрического кабеля.
2) Мощность тока основана по EN 60204-1 и IEC 60364-5-52, в ссотвтествиис типом установки C.
3) Отверстие Ø 22 мм (0.87 in), 90 ° для соединения сигналов.
4) Напротив соединения сигналов(сторона от ввода кабеля).
5) Стандартно для двигателей с номинальным током менее чем 210 A.
6) Стандартно для двигателей с номинальным током боее 210 A до 270 A.
7) Стандартно для двигателей с номинальным током более чем 270 A до 700 A.
Характеристика
| | Чертеж | | Заказные данные |
1PH8 для SINAMICS S120 для станочного применения

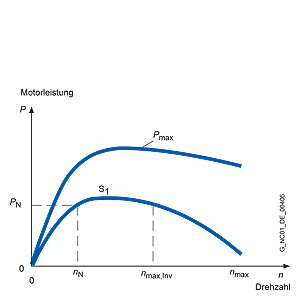

типичный график скорости/мощности для синхронного двигателя 1PH81)
График показывает типичное соотношение междук скоростью двигателя и мощностью для нагрузки S1 (постоянная нагрузка) в соответствии с IEC 60034-1.
Данные для нагрузок S2 и S6 могут быть найдены в Руководстве по двигателям 1PH8.
1) Для дальнейшей информации смотри Руководство по двигателям 1PH8.
Заказные данные
| | Чертеж | | Заказные данные |
