 | Заказные данные |
ENG: 2, 3 and 5-spindle valve manifolds DN 5 The 7MF9411-5.. 2-spindle, 3-spindle and 5-spindle valve manifolds are for pressure transmitters for absolute pressure or differential pressure.
The valve manifolds are used to shut off the differential pressure lines and to check the pressure transmitter zero.
The 2-spindle and the 5-spindle valve manifold also enable venting on the transmitter side and checking of the pressure transmitter characteristic.
Особенности
| | Заказные данные |
ENG: 2, 3 and 5-spindle valve manifolds DN 5 - Max. working pressure 420 bar
- Each available in version for oxygen
Область применения
| | Заказные данные |
ENG: 2, 3 and 5-spindle valve manifolds DN 5 The spindle valve manifolds DN 5 are designed for liquids and gases
Each is available in a version for oxygen on request
Дизайн
| | Заказные данные |
ENG: 2, 3 and 5-spindle valve manifolds DN 5 All versions of the valve manifolds have a process connection ½-14 NPT. The connection for the pressure transmitter is always designed as a flange connection to EN 61518, form B . The 2-spindle and the 5-spindle valve manifold have in addition a vent and test connection ¼-18 NPT.
The valves have an external spindle thread.
Materials used
| Component | Material | Mat. No. |
|---|---|---|
| Housing | X 2 CrNiMo 17 13 2 | 1.4404/316L |
| Cones | X 6 CrNiMoTi 17 12 2 | 1.4571/316Ti |
| Spindles | X 2 CrNiMo 18 10 | 1.4404/316L |
| Head parts | X 5 CrNiMo 18 10 | 1.4401/316 |
| Packings | PTFE | - |
Функции
| | Заказные данные |
ENG: 2, 3 and 5-spindle valve manifolds DN 5 Functions of all valve manifolds:
- Shutting off the differential pressure lines
- Checking the pressure transmitter zero
Additional functions of the 2-spindle and 5-spindle valve manifolds through the vent and test connection:
- Venting on the transmitter side
- Checking the pressure transmitter characteristic
Дополнительно
| | Заказные данные |
ENG: 2, 3 and 5-spindle valve manifolds DN 5 Accessory set for 2-, 3- and 5-spindle valve manifolds
2-spindle valve manifold DN 5
- K15: 2 screws M10x45 to DIN EN 24 014, 2 washers, 1 flat gasket
- K35: 2 screws 7/16‑20 UNF x 1¾ inch to ASME B18.2.1, 1 flat gasket
3-spindle and 5-way valve manifold DN 5
- K16: 4 screws M10x45 to DIN EN 24 014, 4 washers, 2 flat gaskets
- K36: 4 screws 7/16‑20 UNF x 1¾ inch to ASME B18.2.1, 2 flat gaskets
Washers Ø 10.5 to DIN 125
Flat gaskets made of PTFE, max. 420 bar, 80 °C
Note: Flange connection with M10 screws only permissible up to PN 160!
Mounting plate
Made of electrogalvanized sheet-steel
- M11: For wall mounting or for securing on rack (72 mm grid)Scope of delivery:
- 1 mounting plate with bolts for mounting on valve manifold
- M12: For pipe mountingScope of delivery:
- 1 mounting plate M11
- 2 pipe brackets with nuts and washers for pipes with max. Ø 60.3 mm
Valve manifold 100 bar, suitable for oxygen
- S12: For 2-way valve manifold
- S13: For 3-way valve manifold
- S13: For 5-way valve manifold
Характеристика
| | Заказные данные |
ENG: 2, 3 and 5-spindle valve manifolds DN 5

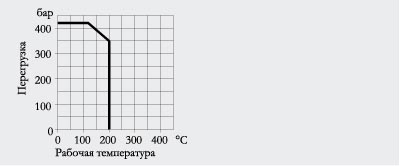

5-way valve manifold DN 5 (7MF9411-5..), permissible working overpressure as a function of the permissible working temperature
Чертеж
| | Заказные данные |
ENG: 2, 3 and 5-spindle valve manifolds DN 5

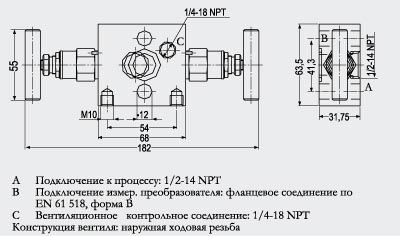

2-spindle valve manifold DN 5 (7MF9411-5A.), dimensions in mm

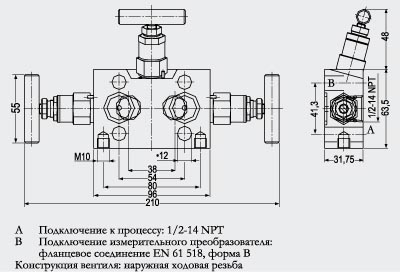

3-spindle valve manifold DN 5 (7MF9411-5B.), dimensions in mm

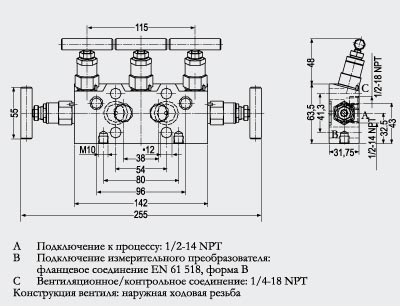

5-spindle valve manifold DN 5 (7MF9411-5C.), dimensions in mm
Mounting plate 7MF9006-6.. (M11, M12) for valve manifold, dimensions in mm
Схема подключения
| | Заказные данные |
ENG: 2, 3 and 5-spindle valve manifolds DN 5

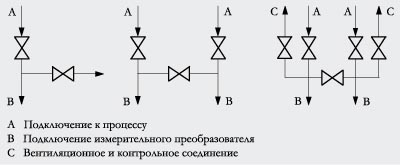

2-spindle, 3-spindle and 5-spindle valve manifold DN 5, connections
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MF9411-5A. | 807 | 7MF9411-5A - 2-х вентильный блок DN 5 для подключения преобразователя избыточного или абсолютного давления, макс. раб. давление 420 бар, | 113.42 |
| 7MF9411-5B. | 807 | 7MF9411-5B - 3-х вентильный блок DN 5 для подключения преобразователя дифференциального давления, макс. раб. давление 420 бар, | 130.38 |
| 7MF9411-5C. | 807 | 7MF9411-5C - 5-ти вентильный блок DN 5 для подключения преобразователя дифференциального давления, макс. раб. давление 420 бар, | 225.78 |
Аксессуары
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MF9000-8AB | 807 | Сертификат производителя по EN 10204-2.2 для вентильных блоков. | 60.10 |
| 7MF9000-8AD | 807 | Сертификат приёмки материала согласно EN 10204-3.1 для внтильных блоков. | 118.72 |
| 7MF9006-6EA | 807 | Монтажная панель для вентильных блоков, материал оцинкованная угл. сталь 1.0122, для монтажа на плоскую поверхность, межцентровое расстояние 72 мм. | 20.78 |
| 7MF9006-6EC | 807 | Монтажная панель для вентильных блоков, материал нерж. сталь 1.0122, для монтажа на плоскую поверхность, межцентровое расстояние 72 мм. | 37.10 |
| 7MF9006-6GA | 807 | Монтажная панель для вентильных блоков, материал оцинкованная угл. сталь 1.0122, для монтажа на плоскую поверхность, межцентровое расстояние 72 мм, 2 U-образных хомута с шайбами и гайками для монтажа на трубу. | 24.06 |
| 7MF9006-6GC | 807 | Монтажная панель для вентильных блоков, материал нерж. сталь 1.0122, для монтажа на плоскую поверхность, межцентровое расстояние 72 мм, 2 U-образных хомута с шайбами и гайками для монтажа на трубу. | 44.73 |
| 7MF9411-5DB | 807 | Крепёжный набор: 4 болта 7/16-20 UNF длиной 1 3/4 дюйма из угл. стали, 2 упл. кольца (материал PTFE) | 13.57 |
| 7MF9411-5DC | 807 | Крепёжный набор: 4 болта 7/16-20 UNF длиной 1 3/4 дюйма из нерж. стали, 2 упл. кольца (материал PTFE) | 39.33 |
| 7MF9411-6BB | 807 | Крепёжный набор: 4 болта М10*45 из угл. стали, 2 упл. кольца (материал PTFE) | 5.72 |
| 7MF9411-6BC | 807 | Крепёжный набор: 4 болта М10*45 из нерж. стали, 2 упл. кольца (материал PTFE) | 10.18 |
| 7MF9411-7BB | 807 | Крепёжный набор: 2 болта М10*45 из угл. стали, 1 упл. кольцо (материал PTFE) | 2.33 |
| 7MF9411-7BC | 807 | Крепёжный набор: 2 болта М10*45 из нерж. стали, 1 упл. кольцо (материал PTFE) | 5.72 |
| 7MF9411-7DB | 807 | Крепёжный набор: 2 болта 7/16-20 UNF длиной 1 3/4 дюйма из угл. стали, 1 упл. кольцо (материал PTFE) | 6.78 |
| 7MF9411-7DC | 807 | Крепёжный набор: 2 болта 7/16-20 UNF длиной 1 3/4 дюйма из нерж. стали, 1 упл. кольцо (материал PTFE) | 19.61 |
