Шпиндели двигателя 2SP1 ECO являются стандартными компактными шпинделями двигателя, которые могут использоваться в качестве альтернативы шпинделям с ременным приводом, как для чернового резания, так и для точной обработки. Шпиндель двигателя 2SP1 содержит все стандартные элементы шпинделя двигателя, такие как инструментальный патрон, механизм зажима и разжима инструментов, подшипники шпинделя, подходящие для поглощения усилий во время обработки, двигатели привода с водяным охлаждением, кожух шпинделя для фиксации и датчики для индексации и контроля смены инструмента. Шпиндели с приводом бывают 2 диаметров: 200 мм (7.87 дюймов) (2SP120) и 250 мм (9.84 дюймов) (2SP125) и благодаря разной градации момента и скорости подходят для соответствующего семейства фрезерных станков. Они были спроектированы специально для использования вместе с системой преобразования SIMODRIVE 611. Полный спектр изделий шпинделей двигателя 2SP1 был разработан и изготовлен совместно с компанией Weiss Spindeltechnologie GmbH.
|
Технические данные | | Шпиндели двигателя 2SP120 ECO | Напряжение питания 2SP125 ECO | | Стандартные функции | | Корпус | Гильза с фланцевым креплением
| Гильза с фланцевым креплением | | Рабочее положение | Горизонтальное/вертикальное | Горизонтальное/вертикальное | | Инструментальная оправка | HSK A63 | SK 40 для инструментов с асимметричными уплотнительными кольцами | | Механизм зажима инструмента | - Разжим с использованием пневматического цилиндра, 6 бар
- Зажим с использованием блока с гильзой и пружиной
| - Разжим с использованием пневматического цилиндра, 6 бар
- Зажим с использованием блока с гильзой и пружинной
| | Макс. частота вращения | 15,000 об/мин | 10,000 об/мин | | Смазка подшипников | Консистентная смазка, постоянная смазка | Консистентная смазка, постоянная смазка | | Уплотнение подшипника спереди | Запирающий воздух 1 ... 1.5 м3/ч, степень фильтрации 8 мкм | Запирающий воздух 1 ... 1.5 м3/ч, степень фильтрации 8 мкм | | Очистка инструментального конуса | Сжатый воздух через стержень оправки 5 ... 6 бар | Сжатый воздух через стержень оправки 5 ... 6 бар | | Изоляция обмотки статора EN 60034-1 (IEC 600034-1) | Класс нагревостойкости F для температуры охлаждающего средства +25 °C (77 °F) | Класс нагревостойкости F для температуры охлаждающего средства +25 °C (77 °F) | | Степень защиты IEC 60034-5 | IP64 (в рабочей зоне) IP53 (позади фланца шпинделя) | IP64 (в рабочей зоне) IP53 (позади фланца шпинделя) | | Рекомендуемая температура охлаждающего средства на входе, прибл. | +25 °C (77 °F) (в зависимости от окружающей температуры) | +25 °C (77 °F) (в зависимости от окружающей температуры) | | Система измерения | Система измерения с полым валом, инкрементальная, sin/cos 1 VPP 256 импульсов/оборот с нулевой меткой | Система измерения с полым валом, инкрементальная, sin/cos 1 VPP 256 импульсов/оборот с нулевой меткой | | Контроль стандартной теплоизоляции | - Термодатчик двигателя KTY84-130
- PTC для полной теплоизоляции
- NTC PT3-51F
- NTC K227
| - Термодатчик двигателя KTY84-130
- PTC для полной теплоизоляции
- NTC PT3-51F
- NTC K227
| | Контроль состояния зажима | Датчики (аналоговые) - Инструмент зажат
- Стержень оправки в позиции разжима
- Зажим без инструмента
Датчики (цифровые) - Позиция разжимающего клапана
| Датчики (цифровые) | | Водяное охлаждение | - макс. 5 бар, 10 лl/мин
- макс. 25% средства защиты от коррозииClariant Antifrogen N или Tyfocor
- Степень фильтрации 100 мкм
| - макс. 5 бар, 10 л/мин
- макс. 25% средства защиты от коррозии · Clariant Antifrogen N или Tyfocor
- Степень фильтрации 100 мкм
| | Средства подключения | | | | | | - 2 x G 1/2 (Ø 9 мм(0.35 дюйма))
| | | - 1 x G 1/8 радиальный/ Ø 5 мм осевой
| - 1 x G 1/8 (Ø 5 мм (0.20 дюйма))
| - Воздух для очистки конуса
| | | | | | | | | | | | Электрические соединения | - Питание по кабелю 1.5 м (4 фута 11 дюймов)
- Датчики через сигнальный штекер
| - Питание по кабелю 1.5 м (4 фута 11 дюймов)
- Датчики через сигнальный штекер
| | Опции | | Внутреннее охлаждение инструмента | - 50 бар, до 54 л/мин
- Степень фильтрации 50 мкм согласно -/16/13 ISO 4406
- 1 x G1/4 охлаждающее средство
- 1 x G1/8 утечка
| - 50 бар, до 54 л/мин
- Степень фильтрации 50 мкм согласно -/16/13 ISO 4406
- 1 x G1/4 охлаждающее средство
- 1 x G1/8 утечка
| | Внешнее охлаждение инструмента | - Кольцо с 6 регулируемыми форсунками
- 5 бар
- Степень фильтрации 50 мкм согласно -/16/13 ISO 4406
| | | Макс. повышенная частота вращения | 18,000 об/мин | 15000 об/мин (с HSK A63) | | Устройство зажима инструмента | - Разжим с использованием гидравлического цилиндра, 80 бар
- Зажим с использованием блока с гильзой и пружиной
- 1 x G 1/4, разжим инструмента
- 1 x G 1/4, зажим инструмента
| | | Датчики состояния зажима | | - Стержень оправки в позиции разжима
- Зажат без инструмента
| | Инструментальный патрон | | BT 40, CAT 40, HSK A63 |

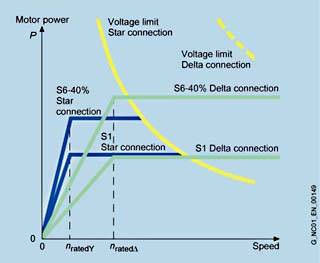

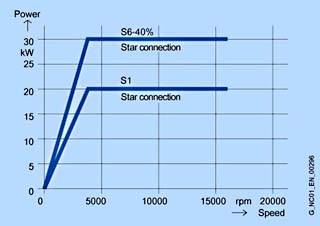

1) Для ручной смены инструментов; для автоматической смены инструментов необходимы дополнительные датчики (смотри Опции). | Диаметр шпинделя | Номинальная мощность звезда/треугольник | Номинальный момент звезда/треугольник | Номинальная частота вращения звезда/треугольник | Максимальная частота вращения | Шпиндели двигателя 2SP1 ECO Водяное охлаждение | | | P rated | M rated | | n rated | n max | Заказной номер
Стандартный тип | | | S1 | S6-40% | S1 | S6-40% | | | | | мм(дюйм) | кВт | кВт | Нм (фунт-дюйм) | Нм (фунт-дюйм) | об/мин | об/мин | | | Синхронные | | 200 (7.87) | 12.0/– | 12.0/– | 42/– (371.73/–) | 55/– (486.79/–) | 2700/- | 15000 | 2SP1202-1HA❑❑-1DF2 | | 200 (7.87) | 15.5/– | 15.5/– | 42/– (371.73/–) | 55/– (486.79/–) | 3500/- | 18000 | 2SP1202-1HB❑❑-2DF2 | | 200 (7.87) | 26.4/– | 26.4/– | 84/– (743.47/–) | 110/– (973.59/–) | 3000/- | 15000 | 2SP1204-1HA❑❑-1DF2 | | 200 (7.87) | 35.0/– | 35.0/– | 78/– (690.36/–) | 110/– (973.59/–) | 4300/- | 18000 | 2SP1204-1HB❑❑-2DF2 | | Асинхронные | | 250 (9.84) | 13.2/13.2 | 18.9/18.9 | 70/32 (619.56/283.23) | 100/45 (885.08/398.29) | 1800/4000 | 10000 | 2SP1253-8HA0❑-0❑❑2 | | 250 (9.84) | 13.2/13.2 | 18.9/18.9 | 70/32 (619.56/283.23) | 100/45 (885.08/398.29) | 1800/4000 | 15000 | 2SP1253-8HA0❑-1D❑2 | | 250 (9.84) | 11.7/11.7 | 16.7/16.7 | 140/62 (1239.11/548.75) | 200/89 (1770.16/787.72) | 800/1800 | 10000 | 2SP1255-8HA0❑-0❑❑2 | | 250 (9.84) | 11.7/11.7 | 16.7/16.7 | 140/62 (1239.11/548.75) | 200/89 (1770.16/787.72) | 800/1800 | 15000 | 2SP1255-8HA0❑-1D❑2 | | Синхронные | | 250 (9.84) | 26.0/– | 29.0/– | 100/– (885.08/–) | 130/– (1150.60/–) | 2500/- | 10000 | 2SP1253-1HA0❑-0❑❑2 | | 250 (9.84) | 35.0/– | 38.0/– | 100/– (885.08/–) | 130/– (1150.60/–) | 3300/- | 15000 | 2SP1253-1HB0❑-1D❑2 | | 250 (9.84) | 46.3/– | 55.0/– | 170/– (1504.64/–) | 236/– (2088.79/–) | 2600/- | 10000 | 2SP1255-1HA0❑-0❑❑2 | | 250 (9.84) | 53.4/– | 64.0/– | 170/– (1504.64/–) | 236/– (2088.79/–) | 3000/- | 15000 | 2SP1255-1HB0❑-1D❑2 |
| Тип двигателя(продолж.) | Момент инерции | Вес1) прибл. | Номинальный ток звезда/треугольник | Модуль защиты от перенапряжения | Силовая часть SIMODRIVE 611 Необходимый номинальный ток | | | J | m | I rated | | | I rated | Заказной номер | | | | | S1 | S6-40% | | S1 | | | | кгм2 | кг (фунт) | A | A | | A | | | Синхронные | | 2SP1202-1HA… | 0.015 | 83 | 30/- | 43/- | VPM 120 | 30 | Заказные данные смотри в разделе "Преобразователи" | | 2SP1202-1HB… | 0.015 | 83 | 42/- | 60/- | VPM 120 | 45 | | 2SP1204-1HA… | 0.023 | 101 | 60/- | 85/- | VPM 120 | 60 | | 2SP1204-1HB… | 0.023 | 101 | 79/- | 120/- | VPM 120 | 85 | | Асинхронные | | 2SP1253-8HA0.-0… | 0.037 | 130 | 28/29 | 39/39 | - | 30 | | | 2SP1253-8HA0.-1… | 0.037 | 130 | 28/29 | 39/39 | - | 30 | | | 2SP1255-8HA0.-0… | 0.055 | 165 | 30/29 | 40/37 | - | 30 | | | 2SP1255-8HA0.-1… | 0.055 | 165 | 30/29 | 40/37 | - | 30 | | | Синхронные | | 2SP1253-1HA… | 0.037 | 130 | 53/- | 75/- | VPM 120 | 60 | | | 2SP1253-1HB… | 0.037 | 130 | 68/- | 98/- | VPM 120 | 85 | | | 2SP1255-1HA… | 0.055 | 165 | 95/- | 135/- | VPM 120 | 120 | | | 2SP1255-1HB… | 0.055 | 165 | 120/- | 180/- | VPM 120 | 120 | |
1) Опции не входят.
Внутреннее охлаждение инструмента: +1 кг (2.21 фунта)
Внешнее охлаждение инструмента: +8 кг (17.64 фунтов).
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 2SP1202-1.A..-1... | ECS-МОТОР-ШПИНДЕЛЬ СИНХРОННЫЙ, 12.0 КВТ, 42 НM, 2700 ОБ/МИН, NMAX 15000 ОБ/МИН, S6-40% 55НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 200 ММ, ПОДШИПНИК С НЕПРЕРЫВНОЙ СМАЗКОЙ КОНСИСТЕНТНЫМ ВЕЩЕСТВОМ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА, ПРОДУВОЧ | 82 | по запросу (X) | 1 | | 2SP1202-1.B..-2... | ECS-МОТОР-ШПИНДЕЛЬ СИНХРОННЫЙ, 15.5 KВТ, 42 НM, 3500 ОБ/MИН, NMAX 18000 ОБ/MИН, S6-40% 55НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 200 MM, ПОДШИПНИК С НЕПРЕРЫВНОЙ СМАЗКОЙ КОНСИСТЕНТНЫМ ВЕЩЕСТВОМ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА, ПРОДУВОЧ | 82 | по запросу (X) | 1 | | 2SP1204-1.A..-1... | ECS-МОТОР-ШПИНДЕЛЬ СИНХРОННЫЙ, 26.4 KВТ, 84 НM, 3000 ОБ/МИН, NMAX 15000 ОБ/MИН, S6-40% 110НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 200 MM, ПОДШИПНИК С НЕПРЕРЫВНОЙ СМАЗКОЙ КОНСИСТЕНТНЫМ ВЕЩЕСТВОМ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА, ПРОДУВО | 100 | по запросу (X) | 1 | | 2SP1204-1.B..-2... | ECS-МОТОР-ШПИНДЕЛЬ СИНХРОННЫЙ, 35.0 KВТ, 78 НM, 4300 ОБ/МИН, NMAX 18000 ОБ/МИН, S6-40% 110НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 200 MM, ПОДШИПНИК С НЕПРЕРЫВНОЙ СМАЗКОЙ КОНСИСТЕНТНЫМ ВЕЩЕСТВОМ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА, ПРОДУВО | 100 | по запросу (X) | 1 | | 2SP1253-1.A..-0... | СИНХРОННЫЙ МОТОР-ШПИНДЕЛЬ ECO-L, 26.0 КВТ, 100 НМ, 2500 ОБ/МИН, MAX 10000 ОБ/МИН, S6-40% 130НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 250 MM, ПОДШИПНИК С НЕПРЕРЫВНОЙ КОНСИСТЕНТНОЙ СМАЗКОЙ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА,ПРОДУВОЧНОГО ВОЗПРОДУВОЧНОГО ВОЗДУХА ИНТЕРФЕЙСА ИНСТРУМЕНТА; | 128 | по запросу (X) | 1 | | 2SP1253-1.B..-1... | СИНХРОННЫЙ МОТОР-ШПИНДЕЛЬ ECO-L, 35.0 КВТ, 100 НМ, 3300 ОБ/МИН, NMAX 15000 ОБ/МИН, S6-40% 130НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 250 MM, ПОДШИПНИК С НЕПРЕРЫВНОЙ КОНСИСТЕНТНОЙ СМАЗКОЙ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА,ПРОДУВОЧНОГО ВОПРОДУВОЧНОГО ВОЗДУХА ИНТЕРФЕЙСА ИНСТРУМЕНТА; | 128 | по запросу (X) | 1 | | 2SP1253-8.A..-0... | СИНХРОННЫЙ МОТОР-ШПИНДЕЛЬ ECO-L, 13.2 КВТ, 70 НМ, 1800 ОБ/МИН, NMAX 10000 ОБ/МИН, S6-40% 100НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 250 MM, ПОДШИПНИК С НЕПРЕРЫВНОЙ КОНСИСТЕНТНОЙ СМАЗКОЙ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА,ПРОДУВОЧНОГО ВОЗПРОДУВОЧНОГО ВОЗДУХА ИНТЕРФЕЙСА ИНСТРУМЕНТА, ВОЗМОЖНОСТЬ ПЕРЕКЛЮЧЕНИЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК | 128 | по запросу (X) | 1 | | 2SP1253-8.A..-1... | СИНХРОННЫЙ МОТОР-ШПИНДЕЛЬ ECO-L, 13.2 КВТ, 70 НМ, 1800 ОБ/МИН, NMAX 15000 ОБ/МИН, S6-40% 100НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 250 MM, ПОДШИПНИК С НЕПРЕРЫВНОЙ КОНСИСТЕНТНОЙ СМАЗКОЙ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА,ПРОДУВОЧНОГО ВОЗПРОДУВОЧНОГО ВОЗДУХА ИНТЕРФЕЙСА ИНСТРУМЕНТА, ВОЗМОЖНОСТЬ ПЕРЕКЛЮЧЕНИЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК | 128 | по запросу (X) | 1 | | 2SP1255-1.A..-0... | СИНХРОННЫЙ МОТОР-ШПИНДЕЛЬ ECO-L, 46.3 КВТ, 170 НМ, 2600 ОБ/МИН, NMAX 10000 ОБ/МИН, S6-40% 236НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 250 MM, ПОДШИПНИК С НЕПРЕРЫВНОЙ КОНСИСТЕНТНОЙ СМАЗКОЙ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА,ПРОДУВОЧНОГО ВОПРОДУВОЧНОГО ВОЗДУХА ИНТЕРФЕЙСА ИНСТРУМЕНТА; | 162 | по запросу (X) | 1 | | 2SP1255-1.B..-1... | СИНХРОННЫЙ МОТОР-ШПИНДЕЛЬ ECO-L, 53.4 КВТ, 170 НМ, 3000 ОБ/МИН, NMAX 15000 ОБ/МИН, S6-40% 236НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 250 MM, ПОДШИПНИК С НЕПРЕРЫВНОЙ КОНСИСТЕНТНОЙ СМАЗКОЙ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА,ПРОДУВОЧНОГО ВОПРОДУВОЧНОГО ВОЗДУХА ИНТЕРФЕЙСА ИНСТРУМЕНТА; | 162 | по запросу (X) | 1 | | 2SP1255-8.A..-0... | СИНХРОННЫЙ МОТОР-ШПИНДЕЛЬ ECO-L, 11.7 КВТ, 140 НМ, 800 ОБ/МИН, NMAX 10000 ОБ/МИН, S6-40% 200НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 250 MM, ПОДШИПНИК С НЕПРЕРЫВНОЙ КОНСИСТЕНТНОЙ СМАЗКОЙ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА,ПРОДУВОЧНОГО ВОЗПРОДУВОЧНОГО ВОЗДУХА ИНТЕРФЕЙСА ИНСТРУМЕНТА, ВОЗМОЖНОСТЬ ПЕРЕКЛЮЧЕНИЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК | 162 | по запросу (X) | 1 | | 2SP1255-8.A..-1... | СИНХРОННЫЙ МОТОР-ШПИНДЕЛЬ ECO-L, 11.7 КВТ, 140 НМ, 800 ОБ/МИН, NMAX 15000 ОБ/МИН, S6-40% 200НM, КАРТРИДЖНОЕ ИСПОЛНЕНИЕ, ДИАМЕТР ШПИНДЕЛЯ 250 MM, ПОДШИПНИК С НЕПРЕРЫВНОЙ КОНСИСТЕНТНОЙ СМАЗКОЙ, ПОДКЛЮЧЕНИЕ ДЛЯ ЗАПИРАЮЩЕГО ВОЗДУХА ПОДШИПНИКА,ПРОДУВОЧНОГО ВОЗПРОДУВОЧНОГО ВОЗДУХА ИНТЕРФЕЙСА ИНСТРУМЕНТА, ВОЗМОЖНОСТЬ ПЕРЕКЛЮЧЕНИЯ СО ЗВЕЗДЫ НА ТРЕУГОЛЬНИК | 162 | по запросу (X) | 1 |
|
