| Тип | 30 A | 40 A |
| Заказной номер | 6EP1 437-2BA00 | 6EP1 437-2BA10 |
| Вход | Трехфазный AC | Трехфазный AC |
| Номинальное напряжение Vвх ном. | 3-ф. от 400 до 500 В широкий входной диапазон | 3-ф. от 400 до 500 В широкий входной диапазон |
| Диапазон напряжений | 3-ф. от 360 до 550 В (от 340 до 360 В для 2 с макс. или при макс. 0.9 x Iвых ном ) | 3-ф. от 360 до 550 В (от 340 до 360 В для 2 с макс. или при макс. 0.9 x Iвых ном ) |
| Крутизна всплеска | VDE 0160 ограничение кривой W1 | VDE 0160 ограничение кривой W1 |
| Буферизация перебоев в питающей цепи при Iвых ном | > 4.5 мс при Vвх =360 В | > 3 мс при Vвх =360 В |
| Номинальная частота в сети питания | 50/60 Гц; от 47 до 63 Гц | 50/60 Hz; от 47 до 63 Hz |
| Номинальный ток Iвх ном при 400 В | 1.4 A | 1.9 A |
| Предельный ток в импульсе (+25 0C) | тип. 15 A | тип. 15 A |
| I²t | < 1.0 A²с | < 1.0 A²с |
| Встроенный входной предохранитель | Нет | Нет |
| Рекомендуемый автомат защиты (IEC 898) на питающем кабеле | 3-полюсный CB с характеристикой до 25 A (6 A реком.) или для CB двигателя 3VU1300-0MJ00 или 3RV1021-1DA10, с установкой 3 A | 3-полюсный CB с характеристикой до 25 A (6 A реком.) или для CB двигателя 3VU1300-0MJ00 или 3RV1021-1DA10, с установкой 3 A |
| Выход | Регулируемый, гальваническая развязка | Регулируемый, гальваническая развязка |
| Номинальное напряжение Vвых. ном. | 24 В DC | 24 В DC |
| Общая устойчивость | ± 3 % | ± 3 % |
| Остаточная пульсация (переключающая частота примерно 50 кГц) | < 150 mVpp | < 150 mVpp |
| Всплески (ширина диапазона примерно. 20 MГц) | < 240 mVpp | < 240 mVpp |
| Устанавливаемый диапазон 1) | от 22.8 до 26.4 В | от 22.8 до 26.4 В |
| Индикатор состояния | Зеленый индикатор для 24 В OK | Зеленый индикатор для 24 В OK |
| Реакция на переключение вкл/выкл | Небольшое перерегулирование Vвых (< 2 В для 500 мс макс., мягкий старт) | Небольшое перерегулирование Vвых (< 2 В для 500 мс макс., мягкий старт) |
| Задержка запуска | - | - |
| Номинальный выходной ток Iвых ном | 30 A | 40 A |
| Диапазон тока | | |
| при +45 °C | от 0 до 30 A | от 0 до 40 A |
| при +55 °C | от 0 до 30 A | от 0 до 40 A |
| Динамика V/I для | | |
| Короткого замыкания при старте | - | - |
| Короткого замыкания при работе | 51 A для 0.9 с | 64 A для 1 с |
| Параллельное подключение для повышения мощности 1) | Да 1) | Да 1) |
| Эффективность (КПД) | | |
| Эффективность при Vвых ном, I вых ном | Примерно. 90 % | Примерно. 90 % |
| Потери энергии при Vвых ном, Iвых ном | Примерно. 80 Вт | Примерно. 107 Вт |
| Регулирование | | |
| Динамическая компенсация линии (Vвх ном ± 15%) | < 1 % | < 1 % |
| Динамическая компенсация нагрузки (Iвых: 50/100/50 %) | -4 %, +2 % | -4 %, +2 % |
| Время коррекции | | |
| Шаг нагрузки 50…100 % | < 3 мс | < 3 мс |
| Шаг нагрузки 100…50 % | < 3 мс | < 3 мс |
| Защита и контроль | | |
| Выходная защита от перенапряжения | Да, по EN 60 950 | Да, по EN 60 950 |
| Ограничение тока | тип. от 31.5 до 39 A | тип. от 42 до 52 A |
| Защита от короткого замыкания | Электронное выключение, автоперезапуск | Электронное выключение, автоперезапуск |
| Длительное короткое замыкание RMS тока | < 42 A | < 54 A |
| Индикатор перегрузка/ короткое замыкание | - | - |
| Безопасность | | |
| Изоляция первичная/ вторичная | Да, SELV выходное напряжение Vвых по EN 60950 | Да, SELV выходное напряжение Vвых по EN 60950 |
| Класс защиты (IEC 536; VDE 0106 T1) | Класс I | Класс I |
| Потери тока | < 0.78 мA (550 В/60 Гц) | < 0.78 мA (550 В/60 Гц) |
| Испытания TÜV типа | Да | Да |
| Маркировка CE | Да | Да |
| UL/cUL (CSA) одобрение | Да, UL/cUL список (UL 508, CSA 22.2) | Да, UL/cUL список (UL 508, CSA 22.2) |
| FM одобрение | Ожидается | Ожидается |
| Морской сертификат | - | - |
| Степень защиты (EN 60 529; VDE 0470 T1) | IP 20 | IP 20 |
| EMC | | |
| Помехи | EN 50 081-1, EN 55 022 Класс B | EN 50 081-1, EN 55 022 Класс B |
| Ограничение гармоник | EN 61 000-3-2 | EN 61 000-3-2 |
| Помехоустойчивость | EN 50 082-2, IEC 801 | EN 50 082-2, IEC 801 |
| Рабочие спецификации | | |
| Диапазон температуры окружающего воздуха | От 0 до +55 °C с естественной вентиляцией | От 0 до +55 °C с естественной вентиляцией |
| Диапазон температур транспортировки и хранения | От -25 до +85 °C | От -25 до +85 °C |
| Класс влажности | Климатический класс 3K3 до EN 60 721 | Климатический класс 3K3 до EN 60 721 |
| Механические характеристики | | |
| Клеммы | | |
| Входное питание L, N, PE | Клеммы под толщину от 0.5 до 2.5 мм2 для одножильного/многожильного провода | Клеммы под толщину от 0.5 до 2.5 мм2 для одножильного/многожильного провода |
| Выход L+ | 1 клемма под толщину от 0.33 до 10 мм2 | 1 клемма под толщину от 0.33 до 10 мм2 |
| Выход M (земля) | 2 клеммы под толщину от 0.33 до 10 мм2 | 2 клеммы под толщину от 0.33 до 10 мм2 |

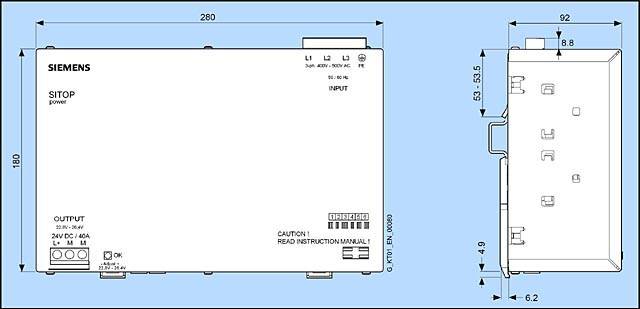

| Размеры (W x H x D) в mm | 280x180x92 | 280x180x92 |
| Область монтажа в mm | 320x280 | 320x280 |
| Вес, примерно | 3.6 кг | 3.6 кг |
| Установка | Установка на профильную шину DIN EN 50 022-35x15/7.5 | Установка на профильную шину DIN EN 50 022-35x15/7.5 |
| Аксессуары | 90° монтажный уголок: см. Аксессуары | 90° монтажный уголок: см. Аксессуары |
