Область применения

Разъединители нагрузки SENTRON  3KA и 3KE используются в качестве главных, аварийных, ремонтных выключателей и сетевых переключателей в распределительных устройствах, в жилых и общественных сооружениях, а также в промышленности. В трех- и четырехполюсном исполнении они обеспечивают включение и отключение указанного номинального тока под нагрузкой. Одновременно они выполняют защитную разделительную и разъединительную функцию во всех цепях тока низкого напряжения.

Все разъединители нагрузки 3K устойчивы к климатическим воздействиям и отвечают нормам МЭК 60947-1, МЭК 60947-3 и VDE 0660 часть 107.

Для использования в качестве предохранительного выключателя предлагаются разъединители нагрузки в типовом изолирующем корпусе 8HP (степень защиты IP65).

Все компоненты можно выбрать по каталогу „8HP-System “  (Заказной номер: 8ZX1012-0HP54-5AB1).

Дизайн

Все разъединители нагрузки 3K конструктивно имеют двойное прерывание контактов и участок разрыва. Тем самым предохранители при отключении разъединителя находятся в обесточенном состоянии.

Для установки на боковых или задних стенках электрошкафов к разъединителям нагрузки SENTRIC KA предусмотрены наборы деталей с целью использования разъединителей в качестве стандартных и аварийных выключателей.

Для использования 2-х разъединителей типа 3КЕ в качестве переключателей нагрузки существует специальный привод.

Рычажный механизм переключения повзоляет одновременно коммутировать два разъединителя нагрузки с одинаковыми или различными номинальными рабочими токами.

Одинаковые принадлежности для разъединителей нагрузки 3KA, 3KL и 3KM с предохранителями и без них упрощают ведение склада запасных частей.

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Схема подключения

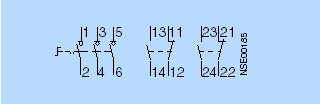

Схема 3KA

(на 3KLA50 и 3KLA51 ставится только один допконтакт; возможна установка 4го полюса)

Схема 3KE

Схема 3KE и 3KA

(допконтакт в комплект не входит) Используйте на постоянное напряжение до 440В по категории DC-23A

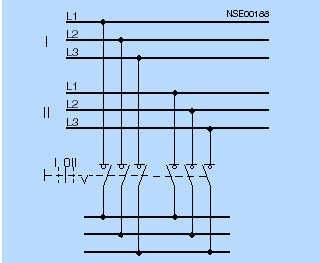

Схема подключения в качестве перекидного рубильника с нулевым положением
